电表电费怎么算多少钱（带有电流互感器的三相四线电能表）

带有电流互感器的三相四线电能表如何计算电位计算电量？有功电能表首先来了解一下电能表，单相有功电度表是用来测量单向交流电路中的有功电能，它是一种感应仪表。三相三线，三相四线交流电路的有功电度表的结构基本上与单向电表原理差不多了相同。上图所示，

带有电流互感器的三相四线电能表如何计算电位计算电量？

有功电能表

首先来了解一下电能表， 单相有功电度表是用来测量单向交流电路中的有功电能，它是一种感应仪表。三相三线，三相四线交流电路的有功电度表的结构基本上与单向电表原理差不多了相同。

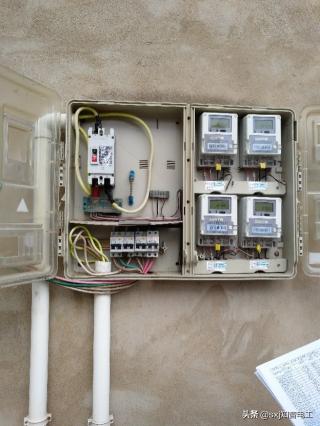

上图所示，智能电表箱，单相智能电表

电能表是现代人们家中必备用电计量仪表，电能表时刻都在累计着我们家中用电的度数，通俗讲，电表也就相当于买卖东西的一杆秤，也是我们每月交电费多少的重要依据。

我们常用的电表有，单相电能表，三相电能表，三相四线有功电能表，三相四线无功表等。

早些年使用的电表是老式机械式电度表，

现在使用的一般都是电子式智能费控电表。

上图所示，三相四线有功电能表

常用低压配电装置，与电流互感器匹配的，一般选选择1.5（6）A×3的三相四线有功电能表。

电流互感器

首先了解一下电流互感器，电流互感器实际上是一个小型变压器。

电流互感器的作用是将大电流转换成为一定比例的小电流，（一般是5A），以供仪表测量和继电保护之用。

当用电客户用电设备电流大于50A时，一般情况下选配计量时都会考滤给用户配备电流互感器，电流互感的倍率大小选择，要大于用电客户的用电总功率配置，例如，用电客户用电设备电流在70（A）左右，可选择至少是100/5（A）的电流互感器。

上图所示，低压电流互感器

因为低压电流互感器电流是5（A）的，所以配置的电表是1.5~6（A）的，

抄表时，与一般的电表读数一样，只是带有电流互感器的电表，抄见电量需要乘以电流互感器的倍率才是时际的用电电量。

提示☆常用电流互感器穿心一匝时的倍率：

50/5电流互感的倍率是：10

75/5电流互感的倍率是：15

100/5电流互感的倍率是：20

150/5电流互感的倍率是：30

200/5电流互感器倍率是：40

300/5电流互感器倍率是：60

400/5电流互感器倍率是：80

实际用电量计算：

（电表的本月抄表指示电表度数-上月抄表指电表度数）×电流互感器的倍率＝实际用电电量（Kwh）

当月电费计算：

本月应缴电费（元）＝（电表的本月抄表指示电表度数（Kwh）-上月抄表指电表度（Kwh））×电流互感器的倍率×电价（元）。
