楼宇对讲机多少钱（只需8元钱就能实现单元门禁对讲门自动开门）

自从家里门锁换成密码锁以后，忘记带单元门禁卡已成为常态，平时还好，等个十分钟左右就会有人进出，如果是半夜就麻烦了，还得去敲保安的门。家里已经安装了可视对讲门禁，如果能实现自动开门就好了[呲牙]。网络搜索了下，已经有成功的先例。先例1-智能控

自从家里门锁换成密码锁以后，忘记带单元门禁卡已成为常态，平时还好，等个十分钟左右就会有人进出，如果是半夜就麻烦了，还得去敲保安的门。家里已经安装了可视对讲门禁，如果能实现自动开门就好了[呲牙]。

网络搜索了下，已经有成功的先例。

先例1-智能控制法:找出开锁按钮，焊出接线。小米智能插座上插一个usb电源，usb输出接一个继电器，继电器连接门禁开锁按钮。对讲门铃呼叫后，通过小爱同学打开智能开关，接通继电器，继电器吸合后，等同于按下开锁按钮，门打开。同理还可以使用8266等单片机通过点灯科技mqtt等方式实现智能控制。

先例2-自动控制法:利用门禁接通工作后喇叭响起的特性，将喇叭接入光耦的输入端，开锁按钮接入光耦输出端。当有呼叫时自动接通按钮。

还有大神通过接入喇叭，实现分析键盘输入的DTMF信号，实现密码开锁，过程太复杂，且不具备通用性。看来先例2最简单，就从这方面着手吧

一、光耦法实验

光耦通常推荐是PC817这个型号，应用电路非常简单

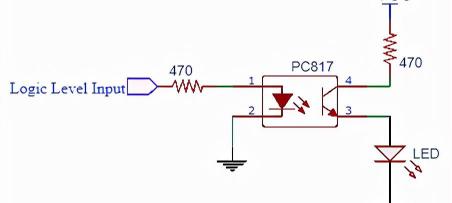

PC817光耦典型应用电路

打开门禁，找到喇叭线，焊接出两根线，连接光耦1、2脚，找到开关按钮，发现两端分别是入户线的3、1线，也对应引出，连接到光耦3、4脚。到单元门处做测试发现系统提示“用户线短路”，应该是呼叫后光耦立刻导通，系统判断是开关按钮始终处于闭合状态，不予开锁，看来只能是改别的办法了

二、继电器延迟电路法

目前的思路是在对讲功能启动后，延迟几秒钟后，再模拟按下开锁键，采用上电延迟模块。首先要找到稳定的供电，还是从喇叭入手，找到喇叭的功放电路，使用功放电路的电源作为继电器的信号端。

功放电路为BL34118,声控切换话筒扬声器控制电路，其引脚图如下：

4脚为Vcc,电压为3.0到6.5v,一般能驱动5V的继电器电路，马云家下单买了一款“上电延时接通继电器模块”，7.6元，电压选5V

先焊接引线，电源正极为BL34118的4脚（为尽量避免破坏原电路，实际操作中通过万用表找到与4脚直接连接的空焊盘），开锁线也是找到与开锁按钮相联通的空焊盘，地线同理接线。

电源线和地线连接到延迟电路的输入，开锁线和地线连接到延迟电路的输出。把延迟电路用双面胶贴到空闲处（我安装在显示屏背后，注意绝缘，下面垫个塑料片）

把外壳装配好，把对讲机装回原位，下楼实验，呼叫成功后，等待三秒，系统自动开门并挂机，试验成功。

延迟上电模块7.6元包邮，各类线材也就几毛钱，总成本不足8元
