电流互感器是电力系统中重要的二次设备，在计量、测量、继电保护等二次回路中广泛运用，在大电流或者高电压的场合我们无法直接用电流表来测量回路的电流大小，只能通过电流互感器的二次侧去测量，这样才会安全，那么对于电流互感器的参数，0.5级、1.0级以及10P20、5P20是什么意思呢？我们如何去选择使用呢？下面会为大家仔细讲解：

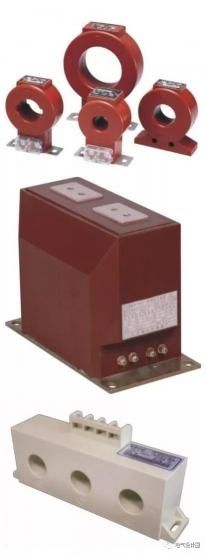

电流互感器的样式
一、电流互感器的原理
电流互感器 和变压器一样是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中。二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器的种类
根据用途可分为：
计量用电流互感器：结算电费用
测量用电流互感器：测量电流、计算电度等，精度一般低于机两用互感器，不作为结算用。
保护用电流互感器：电流速度保护、过电流保、过载保护等；
电流互感器的精度
互感器精度
1. 校验用电流互感器精度：0.1S级。误差0.1%，常用于校验计量级电流互感器的准确度。
2. 计量用电流互感器精度：0.2S 0.5级。误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级
3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。
5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级,0.05级等，使用场合较少。
电流互感器型号及选型
型号含义及精度表
