编辑：小咸鱼好困【新智元导读】高通骁龙8Gen1芯片正式发布！采用三星4nm工艺，CPU性能提升20%，GPU提升30%，AI性能暴涨4倍，搭载全新X65基带。高通表示，骁龙8Gen1是对骁龙888的全方位升级。11月26号，在AnTuTu
编辑：小咸鱼 好困
【新智元导读】高通骁龙 8 Gen 1芯片正式发布！采用三星4nm工艺，CPU 性能提升20%，GPU提升30%，AI性能暴涨4倍，搭载全新X65基带。高通表示，骁龙8 Gen 1是对骁龙888的全方位升级。

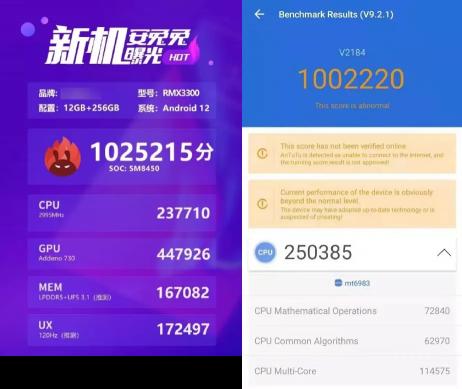

11月26号，在AnTuTu评测平台上，又有一款安卓手机芯片，综合跑分达到1025215分，超过了100万大关，也超过了此前联发科公司的最强旗舰芯片天玑9000！
这款手机芯片代号为「SM8450」，正是网上预热已久的高通骁龙（Snapdragon）公司旗下的旗舰手机芯片。
只不过继去年的骁龙888之后，高通希望通过使用一个新的命名方案以及一系列新的特性和功能，将其旗舰移动芯片与前几代产品区分开来。
关于今年的新一代高通骁龙的芯片起名，一度在网上引发很多猜测。
今天，答案揭晓！
12月1号上午，高通骁龙正式发布旗舰SoC高通骁龙8 Gen 1!
新皇加冕
高通为了凸显自家旗舰芯片的重要性，今年特意改名骁龙8 Gen 1。
新「官」上任三把火，顶级的参数配置自然是跑不了，再加上高通骁龙芯片近几年一直较稳定的实际体验，这把可以说是「逆天」了。
先来一波热乎的详细参数：
SoC | 8 Gen 1 | 888 |
CPU | 1x Cortex-X2 @ 3.0GHz 1x1024KB pL2 3x Cortex-A710 @ 2.5GHz 3x512KB pL2 4x Cortex-A510 @ 1.80GHz 2x??KB sL2 6MB sL3 | 1x Cortex-X1 @ 2.84GHz 1x1024KB pL2 3x Cortex-A78 @ 2.42GHz 3x512KB pL2 4x Cortex-A55 @ 1.80GHz 4x128KB pL2 4MB sL3 |
GPU | Adreno | Adreno 660 @ 840MHz |
DSP / NPU | Hexagon 融合AI加速器架构 | Hexagon 780 26 TOPS AI (CPU+GPU+HVX+Tensor) |
内存控制器 | 4x 16-bit @ 3200MHz LPDDR5 / 51.2GB/s 4MB 系统级缓存 | |
ISP/相机 | 三重 18-bit Spectra ISP 8K HDR 视频 | 三重 14-bit Spectra 580 ISP 4K 视频 |
编码/解码 | 8K30 / 4K120 10-bit H.265 Dolby Vision, HDR10+, HDR10, HLG | |
基带 | X65 (5G NR Sub-6 + mmWave) DL = 10000 Mbps UL = 3000 Mbps | X60 (5G NR Sub-6 + mmWave) DL = 7500 Mbps UL = 3000 Mbps |
代工 | 三星 4nm | 三星 5nm (5LPE) |
高通骁龙8 Gen 1示意图
CPU：Cortex-X2+Armv9系列
新的高通骁龙 8 Gen 1采用采用三星4nm工艺制程。
全新Kyro CPU采用Armv9架构，继续沿用「1+3+4」三丛集设计，1个Cortex-X2超大核（3.0Ghz），3个Cortex-A710大核（2.5GHz），4个Cortex-A510小核（1.8Ghz）。
CPU性能提升20%，能耗减少30%。
三星表示5nm到4nm节点的功耗降低16%，显然30%的优化明显优于工艺节点方面的提升。
此外，新芯片的Cortex-X2核心频率为3.0GHz（确切的说是2.995 GHz），比骁龙888上X1核心的2.84GHz频率略高，而竞争对手联发科天玑9000在其X2核心上实现了3.05GHz。
Kyro CPU的X2核心配置了1MB的二级缓存，而三个Cortex-X710核心分别有512KB。
高通这次还采用了Arm新微架构的 「合并核心」方法，可以实现更好的面积效率。在日常使用情况下，由于活跃的线程较少，两个核心可以共享的更大的二级缓存，带来更好的性能和效率。
不过，相比起来，天玑9000的CPU拥有高达14MB的共享缓存，而骁龙8代只有6MB。
GPU：没有型号的Adreno架构
Adreno GPU架构也有大升级。
性能方面，相比于骁龙888，8 Gen 1的GPU峰值性能提高了30%，相同性能下功耗则可以降低25%。
更夸张的是，GPU在Vulkan API下提升60%，真是「先有天玑后有天，高通骁龙还在前」！
一直以来，高通不同的GPU架构之间很容易区分，从之前的400、500系列，到几年前骁龙845开始的600系列（Adreno 630），直到骁龙888。
但是，8 Gen 1完全颠覆了这一命名方式，全新的GPU没有任何型号。
高通表示，新的GPU可能看起来与前几代相似，但是囊括了大量的架构变化，同时提高了性能和效率。
比如并发处理方面的优化会为现实的工作负载提供强大的性能提升，而这些可能不会直接在基准测试中显示出来。
新的Adreno GPU还支持两大游戏引擎：Unity和虚幻引擎，支持VRS，和GPU控制面板。
Adreno GPU搭配Snapdragon elite gaming可带来50多种极佳的游戏增强体验，身临其境不再是空谈。
不过，根据anandtech的分析，由于性能和功率曲线相关的问题，即使在类似骁龙888的性能下功率下降25%，新的骁龙8 Gen 1可能仍然无法与苹果的A14或A15芯片竞争。
联发科的天玑9000在同等性能水平下也应该比新的骁龙8 Gen1芯片更有效率，因为即使是三星新的4纳米工艺节点，也不会缩小与台积电4nm工艺的差距。
AI：全新Hexagon也没有姓名
高通骁龙8 Gen 1的Hexagon处理器也做了重大的革新。
张量加速器性能提升2倍，共享内存提升2倍。
还有第三代低功耗AI模块Sensing Hub，新增Always-on功能，可以让摄像头实时在线，增强扫码识别等能力。
总体来讲，全新Hexagon处理器，搭配Kyro CPU，Adreno GPU和Sensing Hub，AI峰值性能较前代再次大幅提升4倍。
运行一些常规的AI模型，速度也是快了不少。
并且在每瓦性能上，比上一代骁龙888最高提升1.7倍。
软件方面，8 Gen 1支持全部8位整数、16位整数、16位浮点小数的计算，以及8位和16位整数混合精度。
影像处理
ISP方面，去年的高通骁龙888就拿下8个世界第一，支持10bit HEIF和4K HDR拍摄。
高通骁龙888也支持恐怖的3路ISP。
而今年，高通骁龙8 Gen1的ISP再次跃升，3路ISP从14bit色深升级为18bit色深。
更支持8K HDR视频拍摄，处理能力可达到32亿像素/秒。
这个吞吐量只能说「杀疯了」。
同时，高通也积极推进图像处理ISP和AI计算的融合。
比如，高通骁龙8 Gen1的ISP在拍摄人像时，会自动进行AI人脸检测，在超广角模式下可以大幅度提升对焦能力。
而且，新的超广角引擎不但可以纠正畸变，还可以纠正边缘色彩。
通信模块
高通骁龙在通信连接领域也一直处于领先地位。
这一次，高通骁龙8 Gen 1首发世界最先进的WiFi 6和WiFi 6E体验，还实现了最棒的蓝牙音频技术，音乐党有福了。
这次，高通骁龙8 Gen 1的5G功能不仅新支持了41GHz毫米波，更是支持全球185个运营商，在70多个国家都可以使用，可以说是带着5G走遍世界了。
高通骁龙8 Gen 1第4代5G+毫米波技术可以让5G的下载速度达到惊人的10Gbps，而首发R16 5G技术也让高通骁龙8 Gen1的5G上传速率大幅提升。
面对如此「挤爆牙膏」的高通骁龙8 Gen 1，国内各大手机厂商已经跃跃欲试。
不过，有了「火龙」888的前车之鉴，还是希望明年搭载高通骁龙8 Gen 1的旗舰手机不要太烫。
参考资料：
https://www.anandtech.com/show/17091/qualcomm-announces-snapdragon-8-gen-1-flagship-soc-for-2022-devices
https://gizmodo.com/qualcomm-aims-to-kick-off-a-new-era-of-mobile-computing-1848133087
https://techcrunch.com/2021/11/30/qualcomms-new-mobile-flagship-snapdragon-8-gen-1-arriving-on-devices-this-year/
https://www.youtube.com/watch?v=3H6tfcZLHfg
