前言

众所周知华为的很多款原装充电器都非常的抢手，除了能给华为系手机进行超级快充外，一流的用料做工也是很多用户愿意选择官方充电器的一大原因。华为充电器所选用的器件，其对应厂商的实力都不一般。

此前充电头网拆解过华为一款100W超级快充充电器，为保证充电器能够稳定供应，其内部的关键元器件会由多家厂商提供。本次要拆解的这款，其使用的高压MOS管全部由上海维安电子有限公司提供。

华为100W超级快充开箱

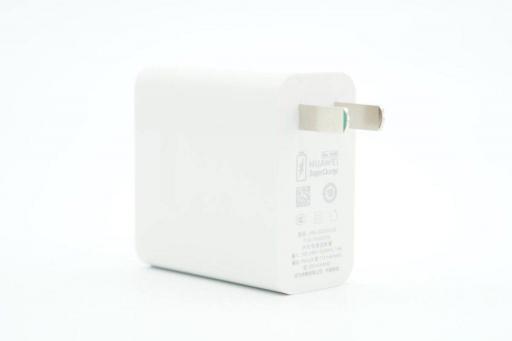

充电器延续家族快充外观设计，机身通体白色，外壳高光亮面处理，上下端均为平直切面设计，采用固定式国标插脚，一侧布局方便插拔。

充电器型号为HW-200500C00，支持100-240V~50/60HZ 1.6A输入，以及5V2A、11V6A、20V5A输出，已经通过了CCC安规认证。

机身正背面有经典小凹面设计，方便用户插拔使用。

顶部配有单USB-A接口，橘红色胶芯。接口旁还有100W和HUAWEI SuperCharge字样。

测得充电器机身高度为54.87mm。

宽度为54.65mm。

厚度为27.84mm。通过三维算得充电器体积约为83.48cm³，功率密度为1.2W/cm³。

和自家66W超级快充对比，功率攀升了不少但整体只大了一点，体积控制得相当不错。

而和苹果96W充电器对比，华为这款充电器体积优势非常明显。

充电器拿在手上的直观大小感受。

净重约为135g。

使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A、DCP协议，以及QC2.0、FCP、SCP快充协议。

使用这款充电器给华为Mate 40手机充电，通过ChargerLAB POWER-Z KM002C测得充电功率为9.37V 6.15A 57.55W。

华为100W超级快充拆解

对华为这款100W超级快充有了基本了解后，下面继续对其进行拆解，看看内部实际用料做工如何。

暴力切割外壳取出PCBA模块，模块与插脚通过金属弹片接触式通电，方便组装。

PCBA模块采用导热胶灌封填充，显著提升充电器的散热性能，并提高耐候性。与此对应的就是需要使用切割机切开外壳才能取出PCBA模块。

电容上贴有白色海绵保护。

PFC升压电感与小板间、高压滤波电容和低压固态电容间均设有塑料隔离板进行绝缘。

板子背面中间区域覆盖绝缘板和散热片。

散热片下MOS管等器件打胶帮助散热。

测得模块长度为50.61mm。

宽度为50mm。

厚度为23.03mm。

将模块清理干净，元器件布局十分紧凑有序，电解电容横置焊接在一块小板上。

板子背面一览，PFC开关管和反激开关管均为上海维安的产品。

通过观察发现，这款充电器采用PFC+ZVS反激开关电源架构设计，协议芯片控制接口输出电压。下面我们从输入端开始了解各器件。

输入端一览，从左到右依次设有延时保险丝、压敏电阻、安规X电容、NTC浪涌抑制电阻以及共模电感，部分器件外套绝缘管保护。

接通电源电流首先经过保险丝，超过额定值便会熔断保护电路。延时保险丝来自华德，3.15A 250V。

还设有一颗SET SFV100471K压敏电阻进行过压保护。

设有一颗NTC热敏电阻用于抑制插电时的冲击电流，减小插电的火花，正常工作时温度上升，电阻降低，降低损耗。

一颗安规X电容，用来抑制差模干扰。安规X电容来自STE松田电子，容量0.47μF。

再经过共模电感滤除EMI干扰，共模电感下方使用绝缘支架固定。

经过EMI电路过滤后，由ABMR510整流桥将交流电转换为脉动直流电。

板子一侧设有滤波电感、两颗薄膜电容以及PFC升压电感。脉动直流电经过滤波电感和滤波电容滤波成直流电，为PFC升压电路供电。

拆掉滤波电感、滤波电容后，可以看到该器件对应下方区域设有PFC升压控制器。

PFC电路用于提高功率因数，减小大功率充电器中大容量电解电容充电时的冲击电流，避免冲击电流对电网波形的影响。同时PFC通过升压还可以减小初级电解电容的容量，减小充电器的体积。

滤波电感特写。

两颗薄膜滤波电容来自CARLI凯励，MPH系列产品，105K450V。

PFC升压控制器采用昂宝OB6560，是一颗准谐振DCM模式PFC控制器，使用谷底开通降低开关损耗，内置图腾柱驱动输出，芯片内置全面的保护功能，采用SOP8封装。

PFC升压开关管采用上海维安WMZ26N65C4，这是一颗超结MOSFET，耐压650V，导阻0.16Ω，DFN8*8封装。

上海维安WMZ26N65C4资料信息。

充电头网通过拆解了解到，维安的产品还被华为50W超级快充无线车充、小米20W PD快充、三星原装25W PD快充充电器、DIGIFORCE 65W 1A1C氮化镓充电器、傲基65W 2C1A超级硅充电器、倍思100W 2C2A氮化镓二代快充等快充采用过。

旁边设有一颗二极管用于PFC升压整流。

PFC升压电感包裹铜箔。

高压滤波电解电容所在区域器件分上下层设计，下方是平面变压器，之间有塑料壳进行绝缘隔离。

五颗电容焊接在同一小板上，来自Chang常州华威电子和CapXon丰宾，两侧的小电容用于给开关电源PWM控制器供电。

三颗高压滤波电解电容用于将PFC升压整流输出的脉动直流电转换为直流电，规格都是420V 27μF，TC系列高可靠产品，耐热115℃。

其中一颗小电容规格为50V 10μF。

另一颗小电容来自丰宾，规格为100V 12μF。

开关电源PWM控制器采用dialog iW9802，是一颗高性能的数字化开关电源反激控制器，支持零电压开关和自适应的多模式控制运行，搭配次级控制器可实现高功率密度和高输出精度的设计。iW9802可搭配Dialog的次级侧控制器共同使用，提供低于20mW的空载功耗。

初级开关MOS管也是采用上海维安WMZ26N65C4，足见上海维安产品性能已经达到领先水平。

丝印SN2的辅助开关管，配合变压器的辅助绕组，由iW9802控制，从而实现主开关管的零电压开关。

平面变压器一览，与电路板之间有塑料支架绝缘。

将平面变压器敲碎。

从丝印可以看出平面变压器小板来自JOVE中富电路，上市公司。

两颗V1018光耦，用于输出电压反馈以及电路保护。

输出端一览，右侧设有两颗输出滤波固态电容。

与iW9802初级控制器搭配的次级协议芯片同样来自Dialog，丝印72051C，芯片内置同步整流驱动信号输出和VBUS开关管驱动，集成协议，内置放电MOS管及输出电流传感等功能。

同步整流管来自华润微，CRSM043N10N4，NMOS，耐压100V，导阻3.8mΩ，采用DFN5*6封装。

丰宾固态滤波电容，560μF 25V，PT系列125℃耐热，两颗并联，用于将同步整流输出脉动直流电滤波成直流电。

输出VBUS开关管丝印L0302A，采用DFN3*3封装。

USB-A母座外套塑料壳防尘加固。

全部拆解完毕，来张全家福。

充电头网拆解总结

华为100W超级快充充电器仅有一个USB-A口，支持华为FCP和SCP，属于华为专用的充电器。充电器输出支持5V2A、11V6A、20V5A输出，并支持华为66W超级快充，非常适合华为手机的快充使用。

充电头网通过拆解发现，华为100W充电器采用PFC+ZVS反激开关电源架构，PFC控制器为昂宝OB6560，初级控制器及协议芯片来自Dialog，PFC升压开关管与初级开关管均来自上海维安。充电器内部采用平面变压器，与电解电容堆叠布置，空间利用率高。充电器内置华威和丰宾电容，内部用料均来自知名厂商，做工扎实。

上海维安电子有限公司于1996年创立，是全球电路保护及功率半导体产品提供商。电路保护产品主要包括：PTC、FUSE、SCF、ESD&EOS、PTVS及TSS；功率半导体产品包括：超结 MOSFET、中低压MOSFET及二三极管；混合信号类IC产品包括：保护IC产品OCP、OVP、OTP、Type-C综合保护IC、E-Fuse，电源管理IC产品LDO、DC/DC、 Charge IC及PMIC，信号链IC产品CAN、RS485收发器。产品应用领域涵盖通讯、充电电池、IT设备、汽车小功率电机和汽车电子、工业设备和消费电子。
