苹果在最近的新品发布会上推出了全新升级的MacBookPro2021，分为14英寸和16英寸两个规格，同时苹果也专门分别为其开发了两套全新的电源，其中16英寸MacBookPro标配140W氮化镓快充电源，这也是入局氮化镓快充的首秀；14英

苹果在最近的新品发布会上推出了全新升级的MacBook Pro2021，分为14英寸和16英寸两个规格，同时苹果也专门分别为其开发了两套全新的电源，其中16英寸MacBook Pro标配140W氮化镓快充电源，这也是入局氮化镓快充的首秀；14英寸的MacBook Pro则标配了一款67W USB PD快充充电器。

据统计，此前苹果旗下已有5W、10W、12W三款基于USB-A口的充电器，以及18W、20W、29W、30W、61W、87W、96W等多款USB PD快充充电器。就功率而言，67W充电器相较61W而言并没有太大提升，并且往上还有87W和96W两款充电器，新款67W充电器会不会成为61W的替代品，目前还未可知。

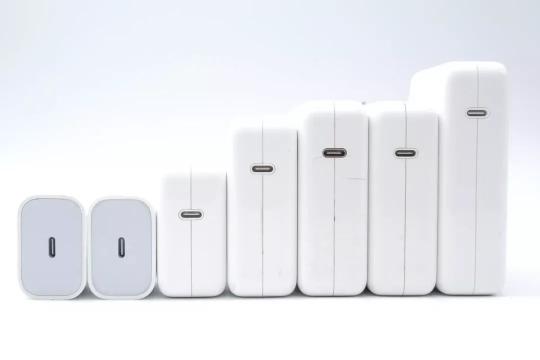

通过充电头网整理的这个表格，大家可以基本掌握苹果USB PD快充充电器家族的发展史。目前苹果PD快充已经覆盖了18W到140W的功率范围，并且是直接从原来的USB PD2.0快充升级到了USB PD3.1快充。

今天这篇文章主要跟大家分享苹果最新67W PD快充充电器的拆解，一起来看看这款新品电源配件的做工和用料。

一、苹果原装67W PD快充充电器外观

包装方面保持苹果家族传统，白色外壳正面印着充电器外观图片，左上角为苹果logo和USB-C 67W Power Adapter字样。

包装盒背面一览。

包装内附带电源插头，侧面建议：搭配13英寸和14英寸的MacBook Pro使用。

另一面的贴纸上印有产品型号A2518，以及输入输出参数。

包装盒除了充电器之外，还有三份使用说明书。

充电器为白色亮面外壳，方正造型，输入端为可折叠插脚，可拆卸设计。

充电器边边角角都是圆滑过渡设计，插脚两侧有双翼支撑，插在插座上更加稳固。

输出端单口USB-C设计。

插脚侧印着详细的规格参数。67W USB-C充电器，型号：A2518，制造商：光宝科技股份有限公司。

另外一侧为详细的参数信息，输入：100-240V~50/60Hz 1.65A；输出：5.2V3A、9V3A、15V3A、20.3V3.3A，充电器已经通过了CCC、KC认证。

与苹果61W充电器相比，二者体积完全一致。

拿在手中，与同功率其他品牌充电器相比，不能说很小巧。

实测充电器的长度约为74.1mm。

宽度同样约为74.1mm。

厚度约为28.6mm。

充电器的净重在205.5g左右。

拔下插头，可见充电器插孔内部标有一串数字，也就是苹果充电器特有的17位序列号：C06140609BS06NMAG，序列号就好比身份证号，每一个苹果充电器都是唯一的，并且已经被烧录到芯片内部，通过专用的测试设备可以读取。

使用ChargerLAB POWER-Z MF001检测这款充电器的相关信息，显示其序列号同样为C06140609BS06NMAG，与外壳上的完全一致，说明这款充电器是官方原装产品。

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP、PD3.0协议，显示的PD输出的功率为65W。

与苹果140W氮化镓快充不同的是，苹果这款67W充电器依然为USB PD2.0快充协议，PDO报文显示支持5V3A、9V3A、15V3A、20V3.27A四组固定电压档位。

二、苹果原装67W PD快充充电器拆解

沿着充电器外壳中缝切开，掏出内部电源模块。打开外壳可见内部模块周身包裹了散热铜片，壳体内部居中均有一个环形胶带。同时在电源模块和外壳之间都采用注胶处理，起到固定的作用。

电源模块与插脚母座之间除了火线和零线之外，还额外连接了一根地线。

输出端的USB-C接口通过排线与主板连接。

电源模块的长度约为68.2mm。

宽度约为67.2mm。

厚度约为24.7mm。

继续将电源模块拆分开来，中间为电源主板，两边是塑料壳体，装配后形成一个绝缘的腔体，外围再加上散热铜片。

绝缘壳体采用两根支撑柱固定。

电源主板正面是体积较大的插件元器件，包括了电容、变压器、整流桥等，元器件之间都采用黑胶填充，侧面还使用了一块L型金属散热片。

PCB板背面是贴片元器件，同样是采用了注胶处理。

将元器件之间的注胶清理干净，正面可分为三部分，上面是输入整流滤波，中间是变压器、下方是输出滤波和协议识别部分。

PCB板背面一览。上方为初级侧，设有一颗初级芯片，中间两颗光耦，左下方是同步整流控制器。

输入端保险丝套有热缩管，下面塑料外壳里面是一颗共模电感，此外还设有一颗大号的共模电感线圈和一个安规X电容。

同时还用了插件式整流桥，充分利用立体空间。整流桥旁边热缩管里面是压敏电阻。

另一侧是一颗初级开关MOS管，前面提到的L型金属散热片就是通过螺丝与初级MOS固定，起到辅助散热的作用。

次级侧设有一块协议小板。

拆下保险丝。

共模电感特写。

两级共模电感，滤除EMI干扰。

安规X2电容特写。

丝印TVR10561M 压敏电阻，用于防止输入异常浪涌。

输入整流桥 GBL408，采用光宝自家产品，4A电流，耐压800V。

初级电解电容来自Rubycon红宝石，CXW系列，开关电源专用，5K小时寿命，规格400V 150μF。

两颗小的电解电容均来自红宝石，规格分别为50V 22μF和100V 68μF。

初级PWM控制器，安森美NCP1340，采用SOIC-8封装。这是一款高度集成的准谐振反激式控制器，适用于设计高性能离线式电源转换器。凭借集成的有源X2电容放电功能，NCP1340可实现低于30mW的空载功耗。

初级MOS管来自英飞凌，IPA80R450P7，耐压800V，导阻0.45Ω。

变压器侧面贴有标签贴纸。

两颗光耦，用于输出电压反馈和保护功能。

用于反激RCD吸收电路的二极管。

两颗Y电容，用于输出抗干扰。

另外一颗Y电容。

次级同步整流控制器采用安森美NCP4305。该芯片支持高达1 MHz的工作频率，提供大电流门驱动器及高速逻辑电路，用于为同步整流MOSFET提供时序恰当的驱动信号。适用于Flyback、LLC、Forward等大多数主流拓扑，以及QR、DCM、CCM等多种工作模式，提供强大的8A/4A汲极/源极驱动能力，更短的导通延迟和提前关断，而且导通和关断门限可调，有效提升系统能效。

背面对应的位置是一颗东芝的同步整流MOS管，型号TPH4R10ANL，100V，3.3mΩ导阻。

输出端设有一颗固态滤波电容，规格为390μF 25V。

另外一颗来自TAICON台容的电解电容。

规格为25V 820μF。

次级侧的协议小板，上面设有一颗协议芯片。

协议芯片来自英飞凌，型号CYPD3135，属于CCG3系列，负责USB PD的通讯，这也是一颗专为苹果定制的型号。

协议小板上设有一颗六角芯片。

输出端设有一颗VBUS开关管，安森美 NTMFS4C022N，导阻超低，有助于提高充电器能效。

USB-C接口特写。

苹果67W充电器全部拆解完毕。

充电头网总结

如果大家之前有看过新款苹果原装61W充电器拆解，那么就会明显感觉到，苹果这款67W充电器，无论是外观尺寸还是内部电路布局、元器件用料几乎没有升级和更新。不免让人想到这就是在原有61W的方案上，仅对协议芯片的固件进行更新，使其能够在20V电压下输出3.3A电流，毕竟苹果充电器的余量一向都是很充足。

充电器内部采用的是全套安森美控制器，初级功率器件来自英飞凌，同步整流MOS由东芝提供，协议芯片依然保持英飞凌CYPD3135没有变，输出仅支持PD2.0协议，内部的电容也都是日系、台系品牌，整体用料还是相当扎实的。不过从产品的拆解来看，与其说67W是一款新品，倒不如说是61W充电器迭代品来得贴切。
