家居居民生活用电，220v电度表，插座，灯泡灯座接线方式简介

对于家居居民生活用电，220v电度表，插座，灯泡灯座接线方式

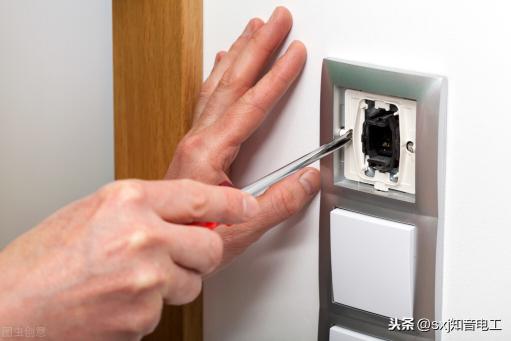

上图所示：安装墙壁开关。

我们首先要仔细看一下一般家居生活用电，交流220v电路，频率50Hz接线电路原理图。

根据上图所示：这是一个典型的居民家庭生活用电，220伏（V）交流电路接线图

从上电路接线图中，我们可以清晰读到的电路接线方式及电路电工材料有：

电表出线以后的插座接线，灯泡接线方式均为并联电路。

使用的电工电料有：

①单相交流220v，频率50Hz计量电费用的电度表一只。

②闸刀开关一个（断路器，负荷开关，双P，剩余电流动作保护器）。

③交流电路单相电源插座一个（一般情况下，居民生活中，常用的电源插座有，10A单相2孔插座，10A单相3孔插座，10单相5孔插座，10A单相多孔插排（插座）。

电热水器，空调等大功率电源16A单相3孔插座等）。

④有两个单控照明电路，使用的两只电灯单联开关和两个照明灯头及灯泡。

⑤粉色红色，蓝色绝缘铜芯电线（导线）若干米长。

⑥照明灯泡控制开关2只，一般来讲，家庭生活用电使用的是墙壁暗敷开关。

家庭插座电路及照明灯泡怎么接线？

依照上图所示：从左向右看图接线，从室外低压电源线路上选取零线，与三相四线制低压线路中的任意一个火线配合，即可以组成一个交流电压220V，频率50Hz的，交流生活照明电源电路。

①图中的红色电线是火线（L），

图中的蓝色电线是零线（N）。

②，将红色的电源火线接入电能表的表尾标识为①的接线端子孔内，将蓝色的电源线零线接入电能表表尾标识为③的接线端子孔内。

③将断路器上的进线侧标有lL的火线接电表的表尾标示为②接线端子孔内，将断路器上的进线侧标有N的零线接入电表表尾标是有④的接线端子孔内。

断路器的出线侧，接出来的零线（N），火线（L）就是接插座，以及灯泡，开关的备用电源线了。

④交流电220伏（V）单相插座接线规范，面向插座面板，一般情况下，单相②孔插座以左零右火的接线方式进行接线。

如果是单相③孔插座接线为左接零线右接火线中间接地线。进行连接用电插座。

使用使用带有接地线的插座，要检查连接接地线要接地牢固可靠，接地电阻符合相关接地规定要求。

具体接线方法，卸开插座，从后面可以看到如下图：

上图所示：电源插座接线标示图

图中L接火线，N接零线，⊥式PE的接接地线。

⑤灯泡照明电路的连接。图中一共有两个照明灯泡连接线路，我们就先以一个土地的照明电路为例说明。

照明灯泡以及灯泡开关的连接，从接线图上可以看到，红色的电源线从经过开关S连接到灯头EL（灯座）内，零线是从电源线（N）上直接接到灯座內的，在一个照明电路中，当电源电路的零线（N）火线（L）并联连接好后，点按闭合开关S，灯泡EL里钨丝就会有电流通过，从而点点亮电灯泡。

友情提示

①安装灯泡电路，安装前：应先将上一级的电源的总开关拉闸停电。切记要先停电后，才可以接线接火。

停电后，并且要用测电笔进行测试，火线零线是否还带有电压，在确定确无电压后，方可进行接线安装插座及灯头（灯座）工作。

②安装灯座接线时，火线要计入灯座的中心点接线端子上零线安装在外边的接线端子上，切勿接反，有的家用电器，如果电源插座零线火线插座位置接反，当家用电器插入插座使用时，可引起家中的漏电保护器动作跳闸停电。

③安装插座时要认清零线火线进行安装，将接触点拧紧压实，避免因接头接线松动而引起接触不良。
