利用太阳能热水器和燃气热水器配合供热水，并做成热水循环系统，做到即开即有热水，既十分节能环保，又舒适方便。要达到这个效果，利用一个专利产品：恒尔暖自控中心-太阳能+燃气热水器配合供热水智能控制装置就可以轻松做到。下面我来介绍一下这个太阳能+

利用太阳能热水器和燃气热水器配合供热水，并做成热水循环系统，做到即开即有热水，既十分节能环保，又舒适方便。要达到这个效果，利用一个专利产品：恒尔暖自控中心-太阳能+燃气热水器配合供热水智能控制装置就可以轻松做到。

下面我来介绍一下这个太阳能+燃气热水器+自控中心热水循环系统如何做。

恒尔暖自控中心简介

恒尔暖自控中心，是合肥恒暖暖通设备有限公司发明的二种能源热水器配合供热水的自动控制装置。根据设定水温与实际水温的对比，自动切换太阳能热水器与快速式热水器（如燃气热水器），在太阳能热水器的出水温度能够达到设定温度时，不开启快速式热水器，当太阳能水箱的出水温度达不到设定温度时，水流经过快速式热水器，快速式热水器自动开启进行二次加热。

恒尔暖自控中心的作用

这样既避免了太阳能热水器和燃气热水器两边都安装阀门和每次手动切换的麻烦，又能在太阳能出水温度不够时进行二次加热，减少直接用自来水加热的能源浪费。自动控制，方便，舒适，节能。

自控中心的结构

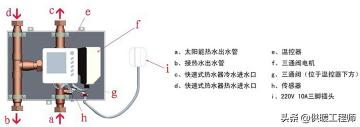

本自控中心由电动三通阀、温度传感器、控制器、连接铜管、管件和外壳等组成，水温传感器直接插入水中，使测量的温度更精确，控制器的液晶显示屏可以显示设定温度、实际温度、工作模式、工作状态、日期和时间等。

（恒尔暖自控中心结构图）

阳台壁挂太阳能和燃气热水器如何配套做成热水循环系统

（太阳能+燃气热水器+恒尔暖自控中心+热水循环泵+循环泵控制器热水循环系统图）

详见上面的热水系统图，这个热水循环系统由：太阳能热水器、燃气热水器、恒尔暖自控中心、热水循环泵和循环泵周编程控制器组成。自控中心安装在燃气热水器下方，从太阳能水箱出水口到自控中心右下水口之间布置一根热水管，中间不要有用水点，从自控中心左下水口布置热水管依次经过各个用水点，最后回到太阳能水箱入水口处，和自来水一起用三通合并在一起与水箱入水口连接，循环泵安装在最后一个用水点和水箱入水口之间，并配套安装上循环泵控制器；自控中心右上水口与燃气热水器冷水入口连接，左上水口与燃气热水器热水出口连接，这样整个即开即有热水的热水循环系统就做好了。

在这样一个热水循环系统中，太阳能热水器作为主热水器，太阳能水箱作为储能水箱，燃气热水器作为辅助热水器，恒尔暖自控中心用于两种热水器的配合供热水的自动控制，循环泵提供热水循环的动力，循环泵智能控制器具有周编程、定时、定温开关开关机功能，从而实现分时段热水循环，在用水期间，当水温达到设定值时停止循环，既节能又方便。当太阳能热水器出水温度达到自控中心设定的水温时，直接进入各用水点，水流不通过燃气热水器，燃气热水器不启动。当太阳能热水器出水温度达不到设定的水温时，自控中心打开流向燃气热水器的水流阀门，太阳能的出水经燃气热水器再加热后，流向用水点，不仅方便，而且还可以在太阳能热水器出水温度的基础上加热，这样更省气、节能。此外，自动控制中心也具有周编程智能开关机功能，防止在不需要热水时水流通过燃气热水器。在设定每次开启的时间点时，如果循环泵控制器比自控中心提前15分钟开启，只要太阳能水箱水温高于自控中心设定的水温，燃气热水器就不会开启，减少其开启和停止次数，延长其使用寿命。

在该设计方案中，自控中心右下口到太阳能水箱出水口之间的管道不要有用水点。如果太阳能水箱只有两个进出水口，没有回水口，热水循环管经过最后一个水点后，和自来水管一起通过三通与太阳能水箱的冷水进口连接，在热水管和三通之间安装止回阀，防止自来水流到热水管。

（太阳能水箱下连接管示意图）

下面是一个客户热水循环系统实际施工的平面图，供大家参考。

（阳台壁挂炉太阳能+燃气热水器+恒尔暖自控中心热水循环系统施工图）

这个配套了恒尔暖自控中心的热水循环系统还有以下2个特点：

一、具有低温防冻功能

恒尔暖自控中心和循环泵配置的恒尔暖循环泵控制器具有低温防冻功能。当水温低于5℃时，自动开启低温保护，自控中心和循环泵开启工作；直到水温达到15℃后，自控中心和循环泵关闭。备注：要保证此功能起作用，必须确保燃气热水器的电源和燃气接通，即燃气热水器可以正常工作。

（恒尔暖自控中心低温防冻功能效果图）

二、具有周编程智能开关机功能

在本热水系统中，恒尔暖自控中心和循环泵控制器都具有手动开关机和周编程智能开关机二种模式，手动模式下，通过按键“▲”增加温度，通过按键“▼”减少温度，操作十分简便；

周编程智能开关机模式，把每天分为六个时间段，每个时间段可设定不同的水温，模式设定后，自控中心和循环泵按照所设定的时间和水温，有规律地自动开机和关机，既节能又方便，提高生活舒适度，同时又延长自控中心和循环泵的使用寿命。

总结

这个利用太阳能、燃气热水器和恒尔暖自控中心设计的热水循环系统，既达到了利用清洁自然能源太阳能的节能环保作用，又在太阳能水温不够时，自动利用燃气热水器进行二次加热， 十分方便舒适，同时又能即开即有热水，不浪费冷水，也不用等待时间，是十分理想的热水循环系统设计方案。
