本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：雨淋潇潇

创作立场声明：本系列文章均是个人在家庭组网中折腾心得体会分享，然而每个人站在不同立场，内容就会有所偏重，客观与否还请大家指正，期待深入探讨交流。

布线工作：

继续布线篇文章，选择布线方案后，在水电阶段按照预定规划实施完成布线工作。

PS:上篇文章默认选中匿名发布，发布后也没法修改。。。

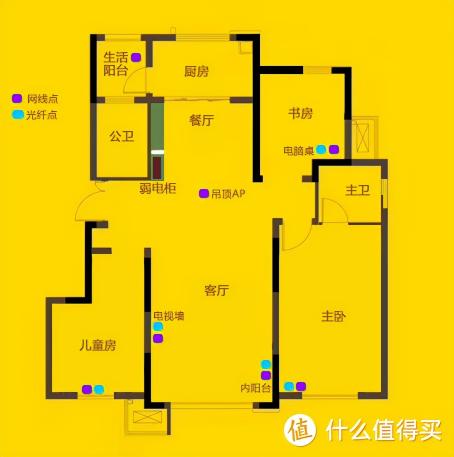

网线和光纤插座点位规划

布线说明：

1、所有房间、客厅、生活阳台、吊顶AP网络点最终汇聚在餐边柜的弱电柜中

2、通过弱电柜中交换机和光纤终端盒分配指定线路，并制作对应标签

3、弱电柜是统一控制各个网络节点的中枢。

4、初步想法无线通过AC+AP覆盖方案。生活阳台和客厅过道都在吊顶上安装吸顶AP，每个房间如果无线覆盖差可按需增加AP。毕竟网线都是预留好了的。

5、从强电箱中单独拉一回路4平方线到弱电柜中。

Q:至于为啥是4平方？

A:刚好有剩余的4平方电线,同时也为设备后期稳定运行提供强有力保障。

Q:为啥又单独拉一回路电线？

A: 为了长时间不在家（最小化供电，将其他不必要电断开），弱电柜能单独提供服务，如家里的监控等等之类的设备。

布线总结：

网线终端点一共12个点（分别为：儿童房2个，电视墙2个，内阳台2个，主卧2个，书房2个，过道吊顶AP1个，生活阳台吊顶AP1个）；

光纤终端点一共10个（分别为：儿童房2个，电视墙2个，内阳台2个，主卧2个，书房2个）。选择的交换机要保证设备最低满足当前终端上网需求。

当前弱电柜设备：

截至到发稿时间，弱电柜当前设备如下：

弱电柜设备一览图

设备选购原则：选择合适的，不求贵的。（其实就是看有没有垃圾可以捡到！）

软路由选择：

硬件描述：暴风酷播机箱，2*3.5盘位；EITX-7580 Intel H110主板；i3 6100T 3.20 GHz 2C4T；8G DDR4内存；5*i211千兆网口；1*PCIe x16；64G mSATA，120G SATA SSD；4*USB3.0,6*USB2.0；240W电源,散热器。

这套配置下来总共花费不到1.4K，淘宝同等价格情况下只能选择赛扬、奔腾低功耗U的软路由主机。性能可以秒杀i5 7200U系列软路由。

软路由主板图

暴风机箱金色版

暴风机箱侧面图

这个板子和暴风酷播机箱也是满匹配的，主板上有两个SATA,一个mSATA，其中mSATA安装系统，两个SATA可以做RAID1或者单盘当作数据存储使用。缺点：无法使用扩展卡。

另外还有个选择是机箱图二，可以说第二个机箱根暴风酷播机箱反着的。有更好扩展性但没较好的硬盘位。

机箱正面图

机箱侧面图

机箱主板IO图

机箱主板侧面图

当前需求不太明确，为了取舍那个更好，我两个都买了，给大家踩踩路。结论如果暂时没有上扩展卡需求（千兆网卡或者万兆网卡）就暴风影音机箱，否则就选择第二款机箱。老实说第二个机箱散热稍微有点儿捉急，很容易闷罐，我在夏天使用的时候都是把顶盖拆了，后续还是需要再改装下散热。

交换机选择：

在交换机选择上确实蛮纠结的，共同点都是受限柜子进深，交换机进深小于250mm二/三层带网管交换机，首先满足当前电口需求，其次在有限资金情况下可以选择带万兆光口。在备选的有两个种POE交换机和非POE交换机。

带POE交换机

H3C S5110 10P PWR（8个10/100/1000base-T PoE+以太网电口，2个1000base-X以太网光口）。

H3C S5110 10P PWR

不带POE千兆交换机

S5120-28P-SI（24个10/100/1000base-T以太网电口，4个1000/1000base-X以太网光口）

S5120-28P-SI

万兆交换机S5720S-28X-LI-AC/S5320S-28X-LI-AC（24个10/100/1000base-T以太网电口，4个1000/10000base-X以太网光口）

S5720S-28X-LI-AC

全万兆交换机Unifi US-16-XG（16个1000/10000base-X以太网光口,4个1000/10000base-T电口）

Unifi US-16-XG

本来理想选择的是S5320S-28X-LI-AC，在2020年10月的时候最低价格可以750入手，当时都跟店家谈好了，后面想着反正都是老型号的产品，等装修完再说。结果现在是我错误判断了。不仅价格上涨了一半还没货，更新的产品型号也是贵的一批。华为的产品现在是太稀罕了。

终究最后败给了现实，看到机柜图大家也都知道，最后选择了H3C S5120-28P-SI用垃圾价格凑合用也不是不行。

AP：

UBNT优倍快UniFi UAP-AC-PRO 千兆双频无线AP增强版大功率吸顶AP。我目前的终端均是wifi5设备，最后发现光一个吸顶AP就能覆盖全屋效果还不错，等后期需求上来再进行扩容。选择UniFi产品就是颜值不错，RF性能优化上网体验大幅提升, 打破传统硬件控制器限制。光是AC这个功能已经节省了很大一笔费用。

UniFi UAP-AC-PRO 正面

UniFi UAP-AC-PRO 背面

网络PDU：

作用：通过IP网络管理PDU可以打开或关闭插座并控制负载状态。

当时拿到这货时什么资料都没有就一个PDU硬件，看铭牌贴纸是台湾省出品的，问了店家也不清楚具体网络怎么使用，只管当前插座能用。Google识图也没找到对应厂家。最后通过拆盖查看供应链的芯片，根据供应链芯片找到同类产品，在同类产品中找到设备官网，最后才把所有资料找齐。

网络PDU

PDU产品规格信息

供应商是一个德国的厂家，资料还是13年前的。

功能特性：

内置web服务器，manager可以实时监控当前的数据消耗电源板。

内置真有效值电流表。

设置容易，仪表可以直接读取IP地址。

主页支持SSL。

当功耗超过警告阈值时，提供声音警报，并超载。

当功耗超过的触发值时发送电子邮件和陷阱PDU出现警告或过载。

提供实用程序，可同时监控大量PDU。

支持SNMP并为NMS监控的PDU提供MIB。

通过断路器提供每个出口的电源保护。

实时控制PDU的出口。

用LED指示插座状态。

支持开机顺序。

可选配件可支持温度和湿度检测。

电源线：

PDU电源线，供电给软路由和交换机等设备，至于为啥没选择国标电饭煲线。主要还是觉得这个好理线点没有那么相比起来占用空间少。

欢迎大家在评论区交流，下一步准备分享家庭网络组网流程。
