游标卡尺的使用方法 0.02游标卡尺看法图解

相信作为工程师的你，最常打交道的工具就是游标卡尺了，特别是在制造行业。

如果你是非行业人员，又需要经常用游标卡尺来测量数据，那我来给你讲讲游标卡尺的用法。

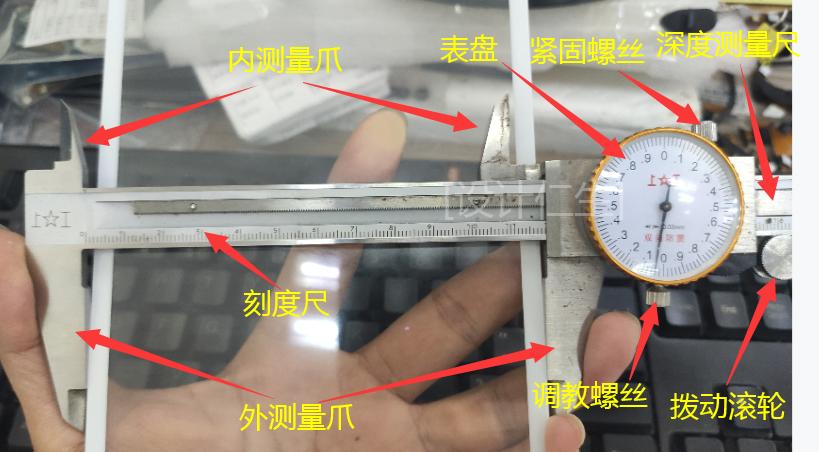

首先我们看游标卡尺的组成部分：内测量爪、外测量爪、表盘、紧固螺丝、调教螺丝、手拨滚轮、刻度尺和深度测量尺。参考下面的图片：

内测量爪可以伸进有一定深度的物体，测量内部的距离尺寸，如下图这个胶带的内径：

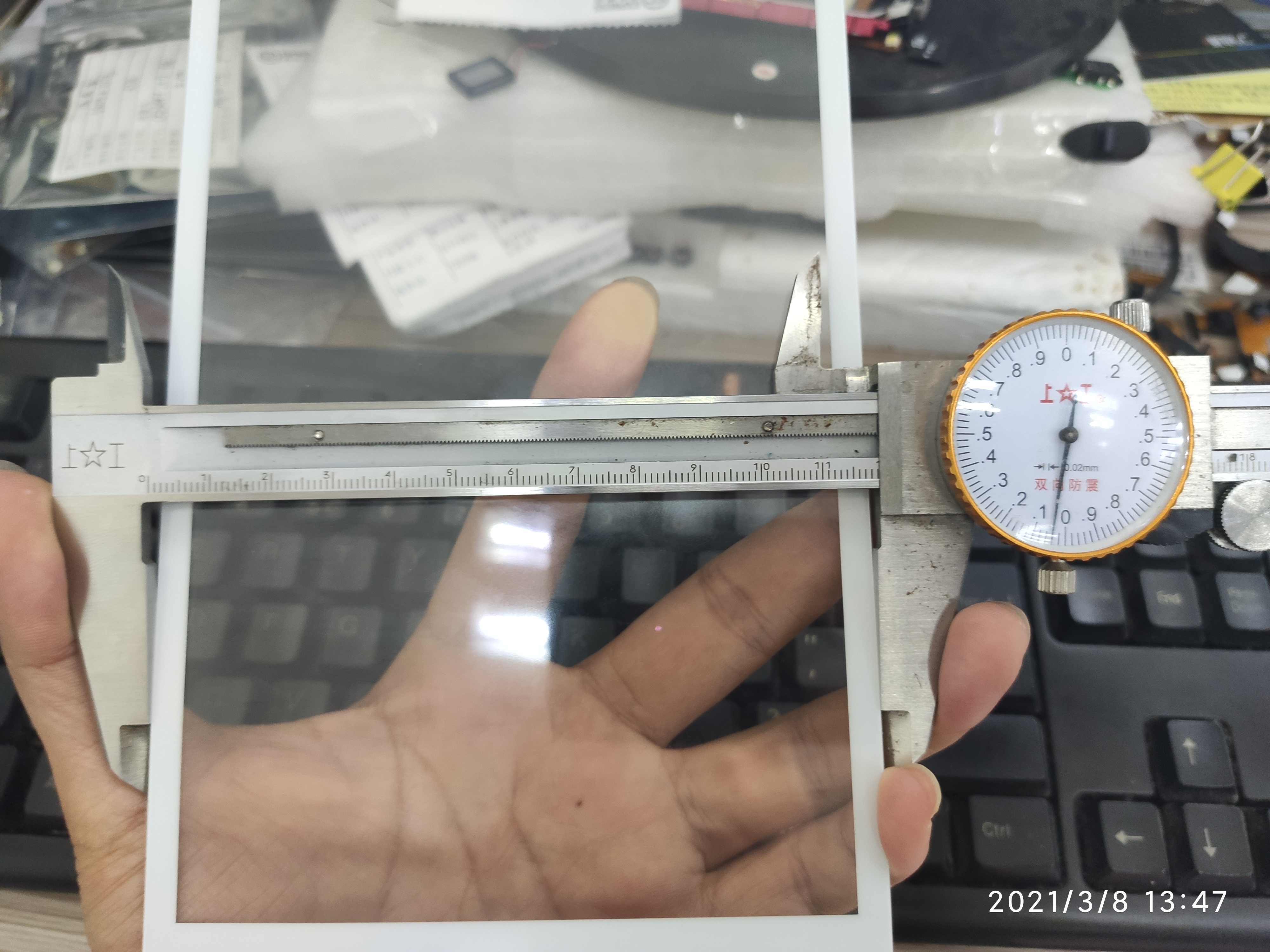

外测量爪呢，是用得最多的，测量的时候稍微用力夹紧被测的物体，就可以知道物体的长度尺寸了，如下图：

表盘部分，是来显示数据的不满整数部分。根据不同精度的卡尺，表盘的类型不一样。图中这个卡尺表盘一整圈是2mm，总共有100个刻度，每个刻度表示0.02mm。有些精度高的卡尺，表盘的一圈是1mm，每个刻度代表0.01mm。

紧固螺丝，是用来将滑动尺固定的，螺丝拧紧后，卡尺的读数不会变化。正常使用的时候，需要将紧固螺丝松开。

调教螺丝，当你的卡尺用一段时间后， 可能读数不准。怎么判断准不准，首先将卡尺归0，也就是将滑动部分推到最左边，保证两头的内爪和外爪都分别挨到一起了，这时候看你的表盘，指针是否正好指在表盘上的0刻度位置。如果指针没有正对0刻度位置，这时候就将调教螺丝松开，用手转动表盘上半部分，直到指针正对到表盘的0刻度位置。然后将调教螺丝再次拧紧。这样卡尺就校准了。

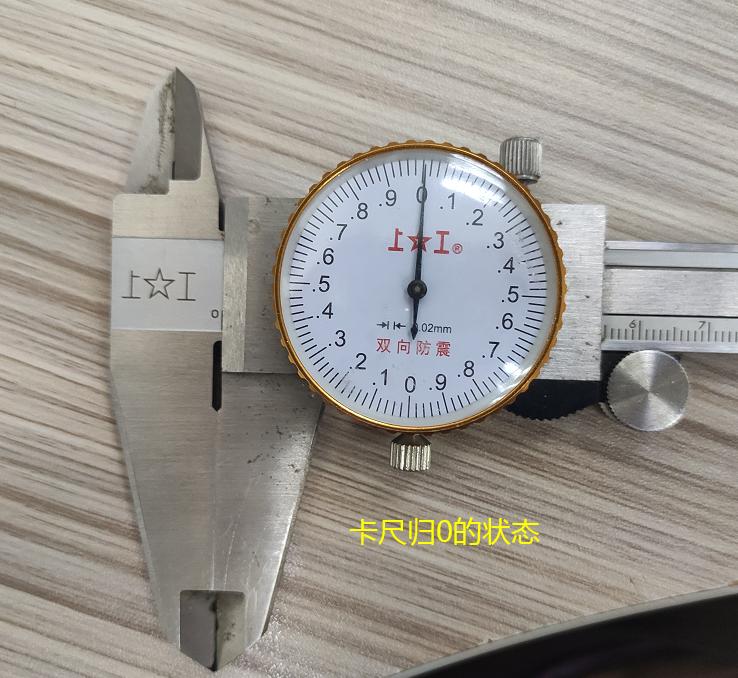

上面图片中的指针就是正好对准0刻度位置。

手拨滚轮的作用就是我们在测量物体的时候，拇指推动用力的地方，滚轮上一般设计有凹槽，保证一定的摩擦力。

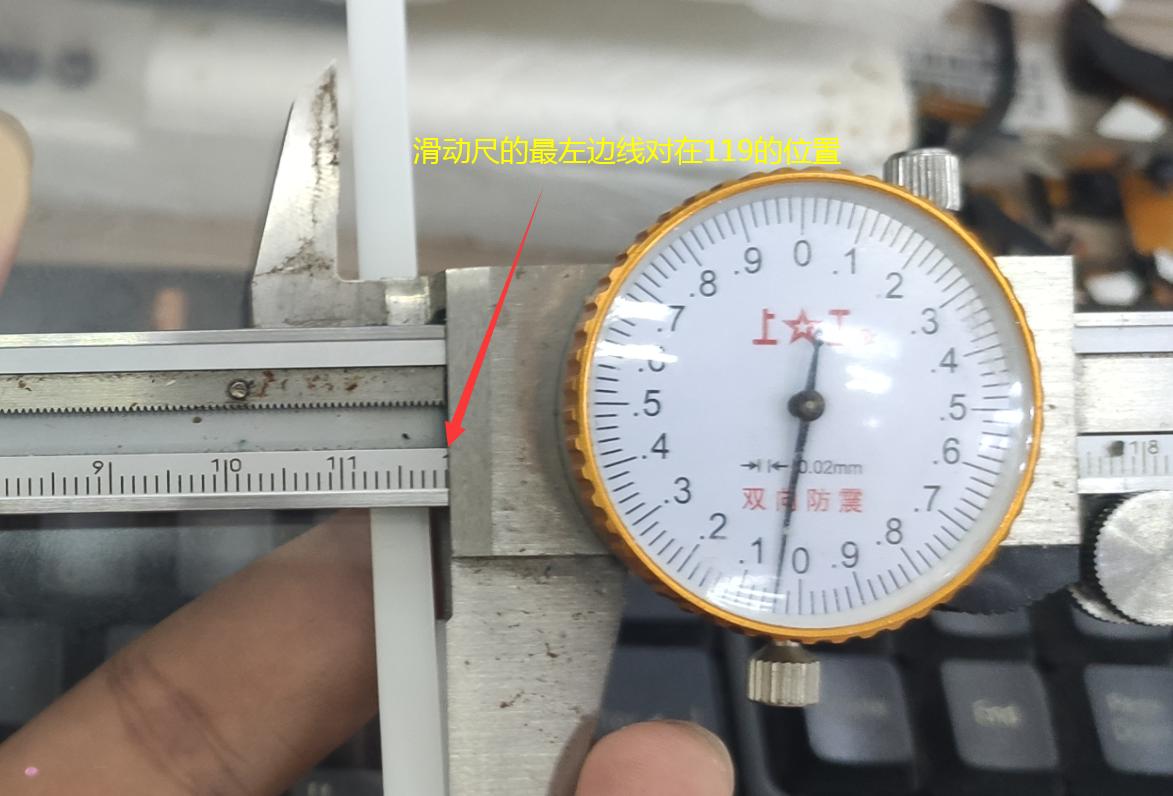

刻度尺，就是我们测量的时候读数的整数部分。当我们将尺子滑动一定距离后，观察滑动尺的左边线对准在刻度尺上的什么位置，这时候读数的整数部分就是多少。再将表盘上的小数部分相加，就是测量结果。用下面图片举例，我们看到滑动尺最左边对在了刻度尺上的119的位置，这时候数据非常接近119，我们再看表盘上的指针，对在了2个最小刻度的位置，也就是2个0.02mm，即0.04mm。那么我们将2者相加，就是119.04mm。如果这时候表盘上的指针没有到0的位置，在0的右边2个刻度，那么我们读数就是119-0.04=118.96mm了 。

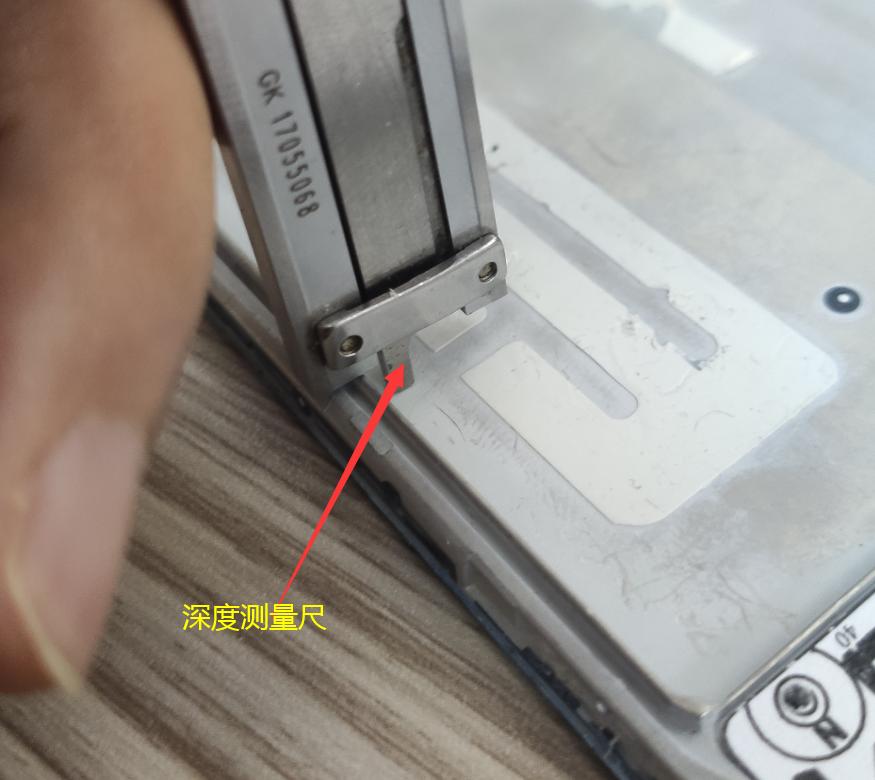

最后，我们再看下深度测量尺。当我们把卡尺向右滑动一段距离后，右边尾巴上露出来那一部分就是可以用来测量深度的，我们把它叫深度测量尺。如下图所示。测量深度的时候，读数的方法和上面讲的一样，也是将刻度尺上的整数部分加上表盘上的小数部分。这里要提醒的是：测量深度的时候，我们一定要将被测物体放在平整的桌面上，卡尺也要尽量垂直，这样测量的结果才比较准确。当然能用夹持的方式测量就尽量不要用深度的方式测量。

你学会了吗？欢迎留言或评论！
