職长是在日华人电工，在东京从事建筑电气安装和室内装修电工多年。本期原本打算介绍日本电工在接线盒内，连接电缆的方法和使用的工具。考虑到接线盒的开孔和安装的过程，内容也很丰富。本期就重点介绍一些接线前的准备工作，下一期在聊电缆连接的过程和方法，

職长是在日华人电工，在东京从事建筑电气安装和室内装修电工多年。本期原本打算介绍日本电工在接线盒内，连接电缆的方法和使用的工具。

考虑到接线盒的开孔和安装的过程，内容也很丰富。本期就重点介绍一些接线前的准备工作，下一期在聊电缆连接的过程和方法，包括使用的一些工具。

下期是接着今天的内容来展开的，建议您点击右上角的『+关注』来订阅職长的头条号。

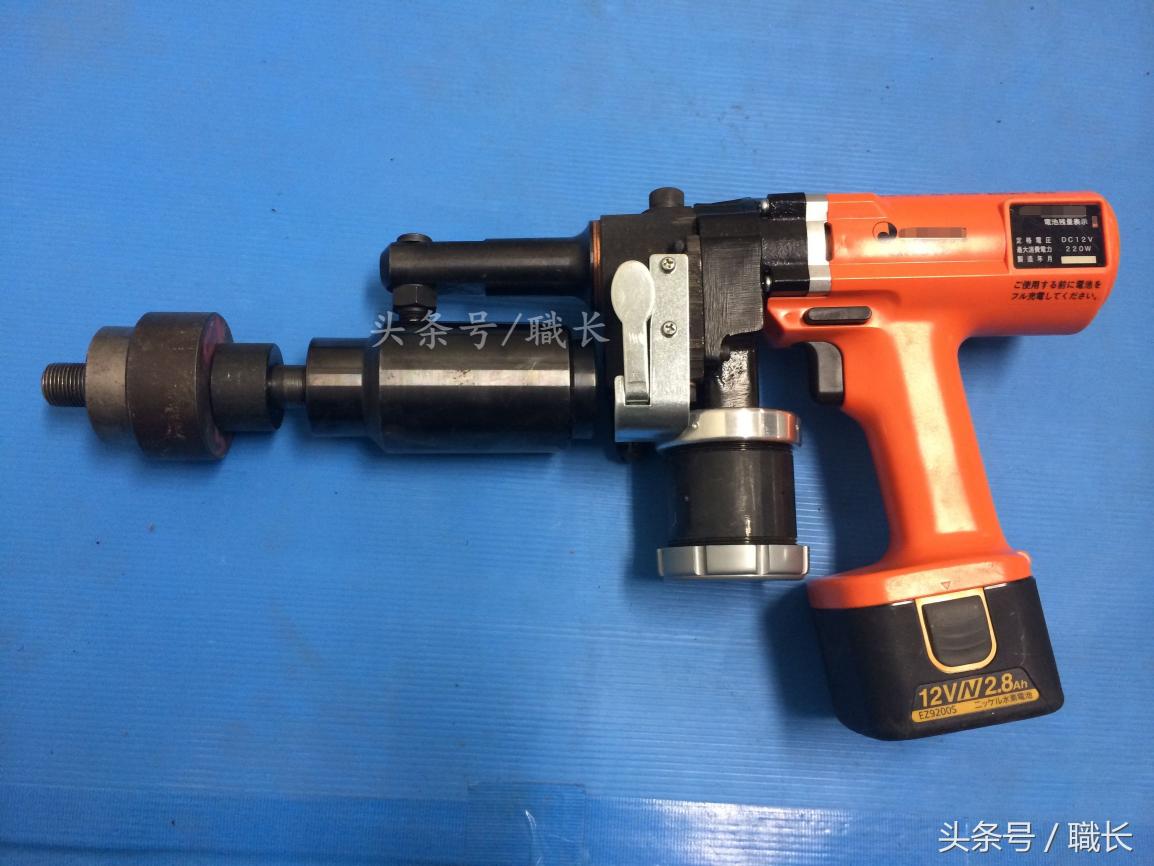

12V的充电式油压开孔器

工作内容是居民楼道内，安装接线盒并且进行电缆连接。在这之前需要进行接线盒的加工。

接线盒，做家居装修时会经常用得到，但我们用的这个属于大号的，通常建筑安装电工能长用到吧。

根据使用环境，接线盒可以订制不同的尺寸，比如图中左侧和右侧的厚度就不一样。

手动式的液压开孔器，应该和国内使用的差不多，只不过开孔的尺寸会不同，日本常用的是22Φ-75Φ。特别大的孔需要液压式的开孔机来完成。

接线盒开孔步骤

1. 金属接线盒固定在墙壁时需要四点固定，接线盒子的四个角，内侧30mm的位置为中心点开孔15Φ。

2. 接线盒肯定是要进电线或电缆了，根据金属线管的大小测量好相应的位置，用铅笔画好印记。

3. 在中心点钻开19Φ引道孔，分别放入液压开孔器的螺纹杆和凸凹模。用手旋转拧紧至刀口贴合。

4. 顺时针拧紧油阀，用手反复的下压，不一会孔就开了。刀口拆卸前要先将油阀松开。

下压的过程中眼睛要盯着开孔处，最后掉下来前要托着点凹凸模，否者很重掉下来会摔坏工具。

12V充电式油压开孔器，前边可以随意旋转，它与手动油压开孔器比较，更便于携带和操作。

建筑电工一个人拿着它，按钮按下去三秒左右，在较高的位置可以很轻松完成开孔。便携，省力，快速是它的优点。

反过来拍了一张，为了避嫌，将型号打了马赛克。图片中的凹凸模刀口是51mm的。

本次的接线盒放置位置，在走廊的一个小屋子里，电缆是裸线不穿电线管。

接线盒的开孔处周围要喷防锈喷剂，就是白色的那一层。

夏天二十秒左右晾干后套上塑料的卡子，防止伤到电线。

这个就是在日本建筑业内应用最广泛的一种防锈的喷雾剂。

300V以下属于D种接地，接线盒出厂时里边安有接地端子，用一根2mm的铜线链接即可。

C型角铁，是日本电工界最长用的材料，切割后要用用锉刀将毛边弄干净，手指摸上去不划手程度即可，也要喷防锈喷剂。

C型角铁上面的小圆孔可以用手电钻，配合钻头来开孔。但是开孔会留下毛边。

它也应该叫开孔器吧，角铁放进去往下一压，直接在角铁上就打了20mm的孔。

这么压下去不会留下金属毛边。大批量的小开孔用它很适合，很快。

但是携带不方便，数量不多时还是手电钻方便。

机械式的开孔器中的凹凸刀摸也可以更换的。用内六角可以拧开。

加工好的接线盒，角铁，螺丝杆，放在休息室等待安装。为了防止相互摩擦掉漆，中间放入了纸壳。并将接线盒的盖子，统一放在其他位置保管。

下期预告：下一期是本期的延续，介绍接线盒的安装，电缆接线，使用的P型端子，和电动压接钳等信息。
