案例分享：

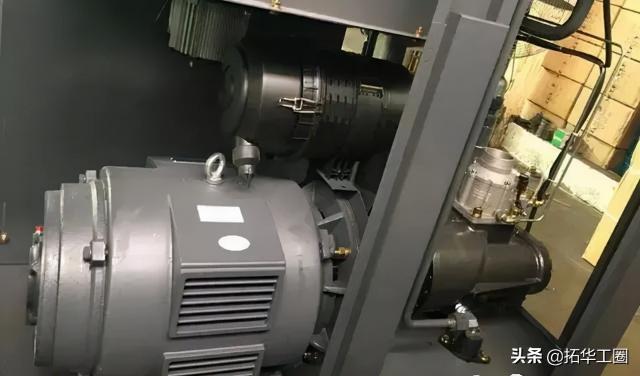

由于外出施工的需要，单位购买了一台75kW螺杆空压机，属于国内一线名牌，配上一个2立方米的气包。
在选择电缆的过程中，做了以下计算：
每1KW，2个电流，75KW，应该在150个电流。铜线的载流量为每平方4A，因此选3X37.5平方电缆。
打电话咨询生产厂家，对方说没有这个规格的电缆，有3X35+1X16的，每米90元，购线150米，国标线就是重，大约600公斤，收放线不好处理，忽然想到电力工程施工现场收放电缆的铰盘，于是专门下料、车轴、卷圆焊制了一个铰盘，使用起来确实方便。
到达甲方施工现场，甲方主管安排专门电工进行线缆布局。全部架空并完成接线仔细检查后，由甲方电工安排接火，推闸送电，起动，75KW空压机成功送风。气压正常！拿出钳型表测量三相电流：126A、125A、127A！
运行半个小时后，手触电缆外皮温度无明显变化：电缆线径选择到位，这套设备外出施工，在甲方气压低或者无压缩空气的场合，创造了300吨物料10天完成顺利施工的重任。
空压机外接电缆线建议选用规格
功率（kW） | 380V（铜芯）（mm²） | 电缆外径（mm） | 380V 断路器（A） |
11 | 3*6+6 | 16.2-22 | 63 |
15 | 3*10+10 | 21.5-28 | 63 |
18.5 | 3*16+16 | 24.5-32 | 100 |
22 | 3*16+16 | 24.5-32 | 100 |
30 | 3*25+16 | 29.5-37.5 | 125 |
37 | 3*25+16 | 29.5-37.5 | 160 |
45 | 3*35+16 | 33-42 | 200 |
55 | 3*50+25 | 38-48 | 315 |
75 | 3*70+35 | 43-54.5 | 350 |
90 | 3*70+35 | 43-54.5 | 350 |
110 | 3*95+50 | 49-60.5 | 400 |
132 | 3*150+70 | 58.5-74 | 400 |
160 | 3*185+70 | 80 | 630 |
185 | 3*185+95 | 80 | 630 |
200 | 3*240+120 | 95 | 630 |
220 | 3*（2*150）+（2*75） | 117-148 | 1000 |
250 | 3*（2*185）+（2*95） | 160 | 1000 |
280 | 3*（2*185）+（2*95） | 160 | 1000 |
315 | 3*（2*240）+（2*120） | 190 | 1200 |
355 | 3*（2*325）+（2*150） | 1200 | |
400 | 3*（2*325）+（2*150） | 1200 |
注意：1.当为变频螺杆机时最好选择 D 型断路器
关于变压器的选型：
1 .一般星三角启动，变压器容量为 3 倍以上电动机额定功率；
2 .使用软启动时，变压器容量为 2.5 倍以上额定功率；
3 .使用变频器时，变压器容量为 1.5 倍以上电机额定功率；
4 .使用直接启动时，变压器容量为 5 倍以上电机额定功率。
