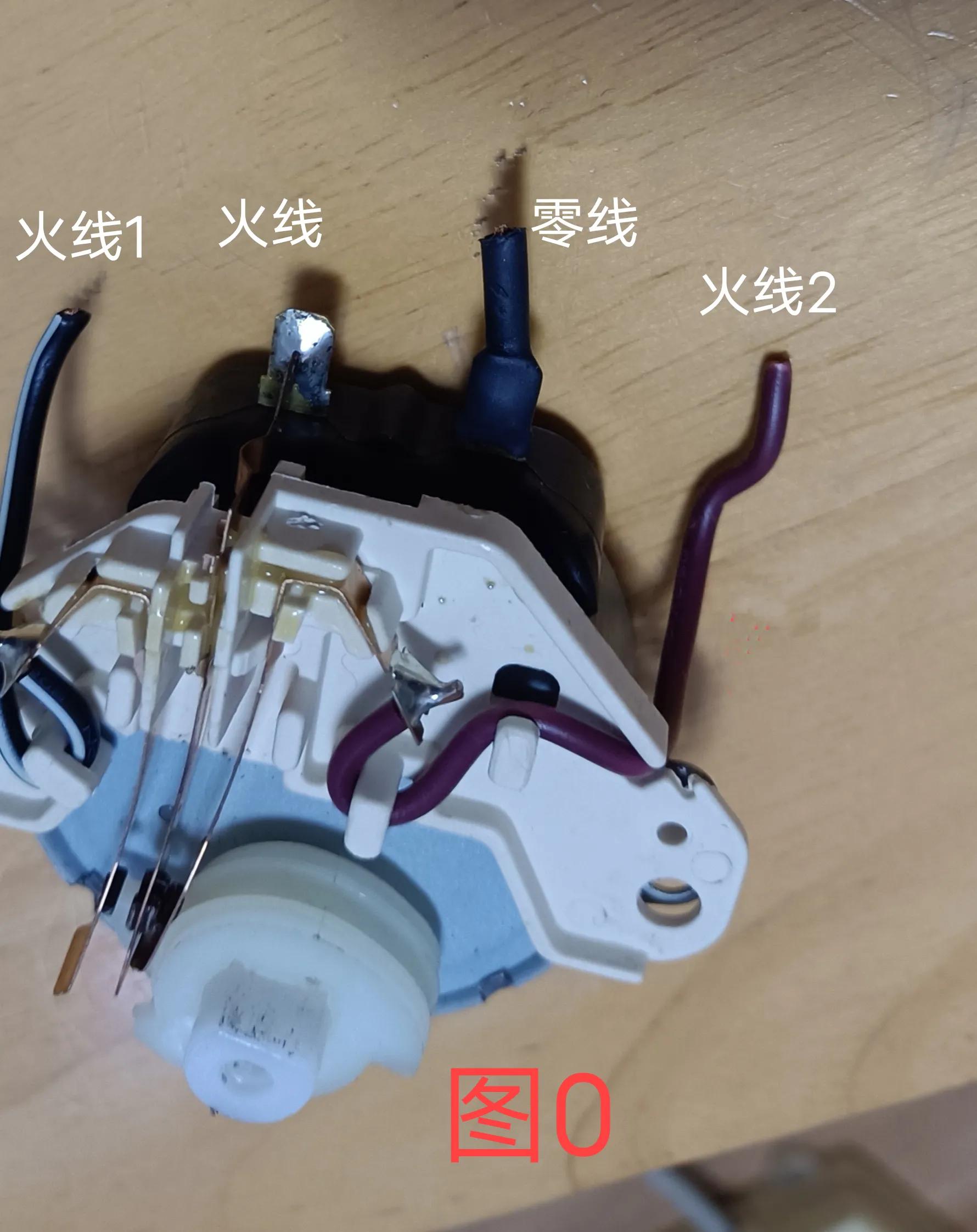

图0是电机的接线图，其中零线直接接通，火线则由火线1、火线2分时接通。

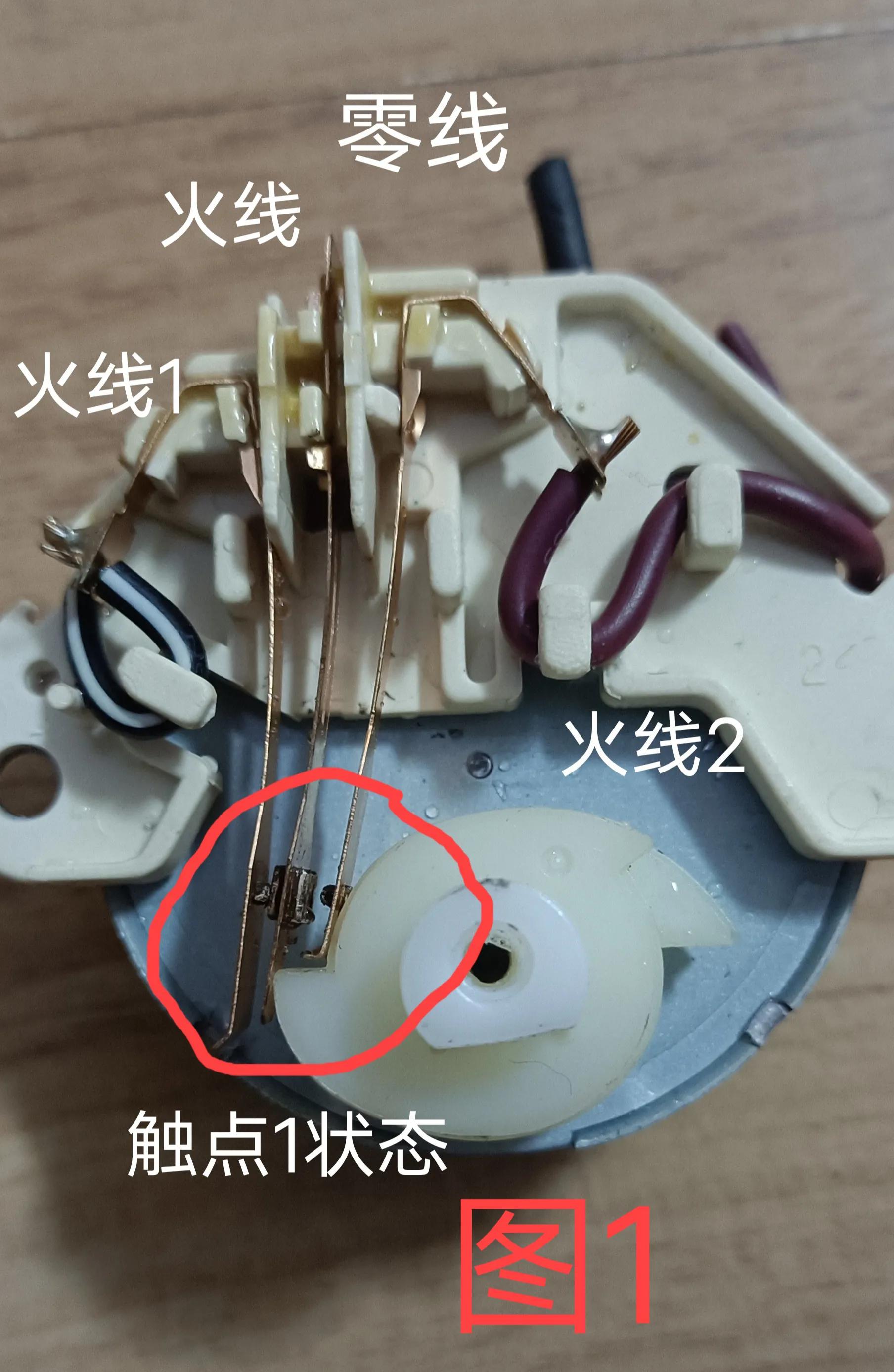

图1中，触点1状态时，火线2断开。此时洗衣机的电源板继电器接通火线1时，电机才工作。

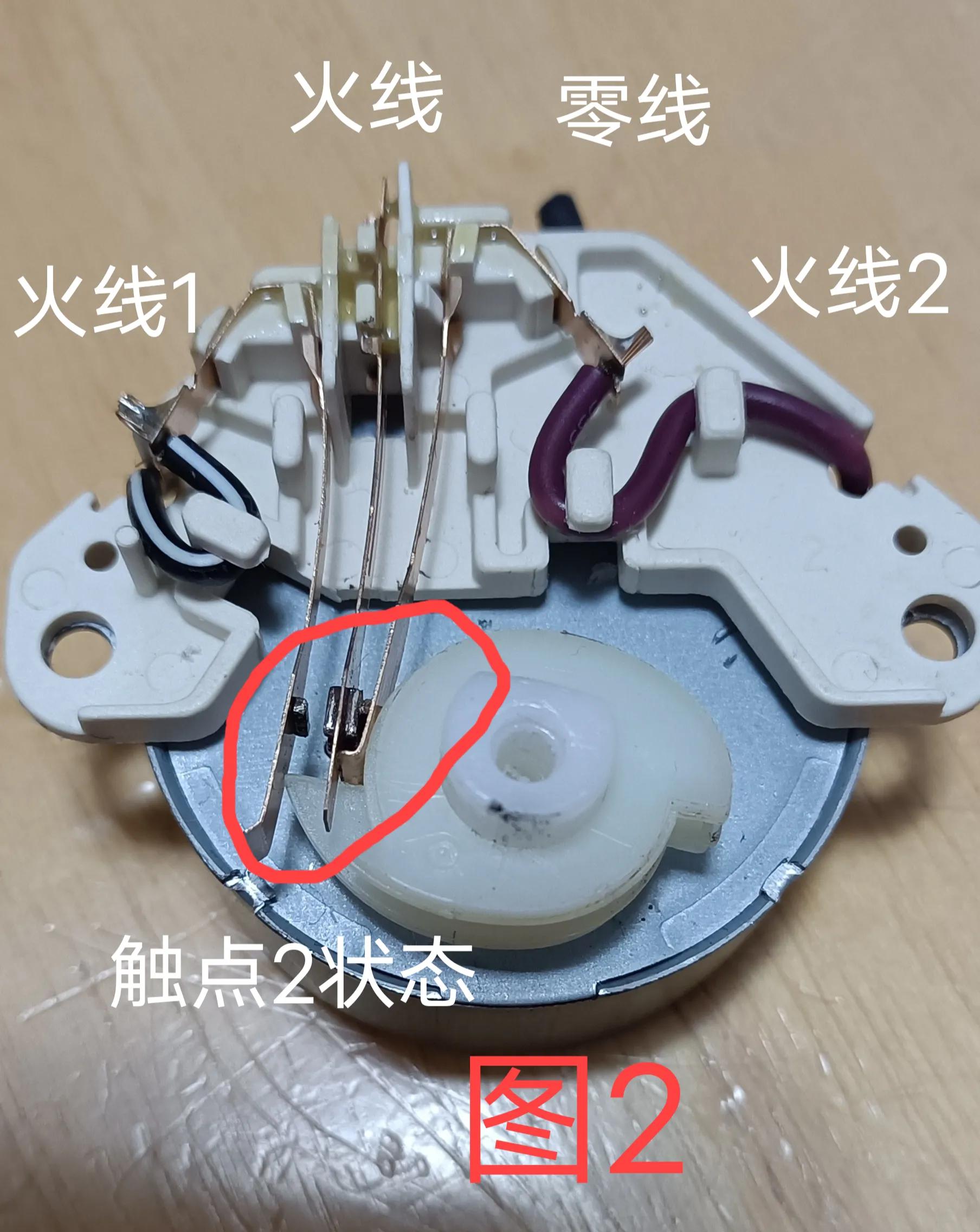

图2中，触点2状态时，火线1断开。此时，洗衣机电源板继电器接通火线2时，电机才工作。
排水电机内部触点状态1、触点状态2，对应控制着排水阀的打开与关闭。出现排水故障时，首先判断水位传感器是否良好（故障时，排水过程采集不到水位信号，直到超时……），检查电源板继电器到排水电机连接线是否良好，然后排除排水电机是否故障，排除电源板疑问，最后就是显示板了（控制器在显示板伤）……
马夕林
