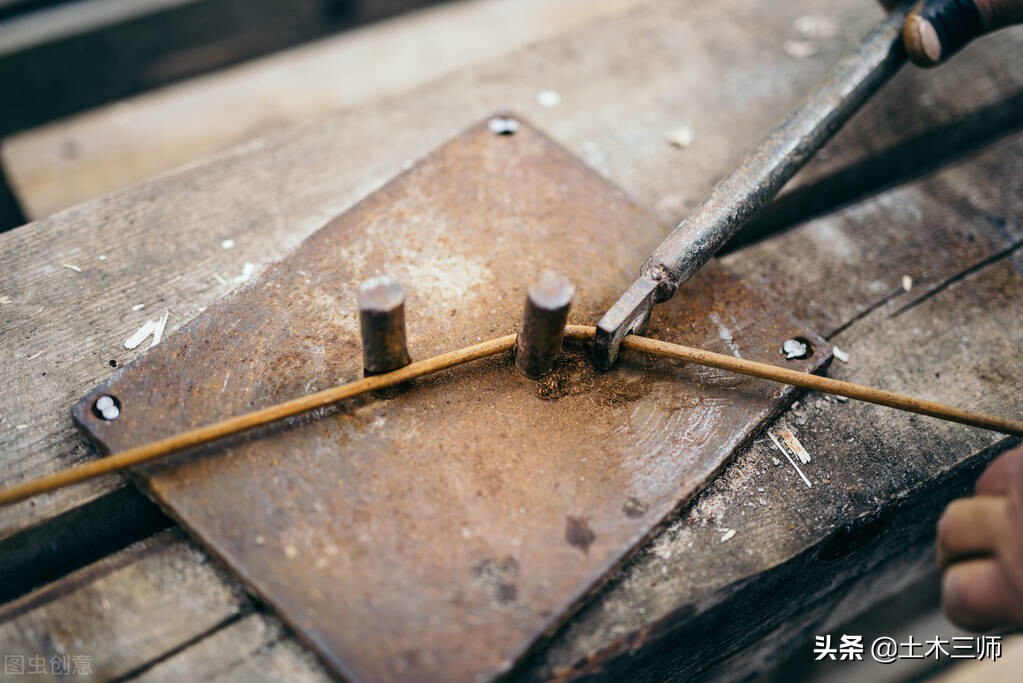

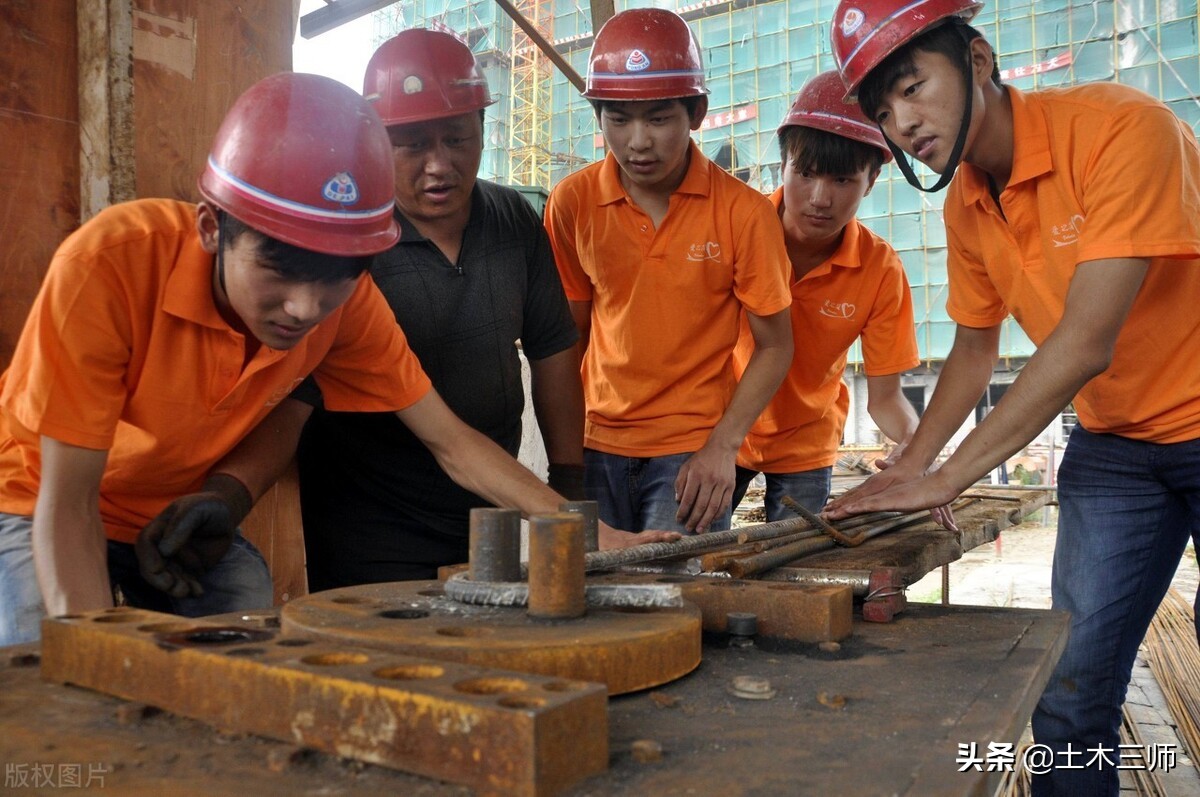

钢筋加工中，经常需要对钢筋进行各种角度的弯折。钢筋弯折处的弯弧内直径（半径），也叫弯心直径（半径）。
根据生活经验就知道，慢弯和急弯是有区别的，对钢筋来说，急弯可能会产生不良后果。所以，有关规范、图集对钢筋弯折处的弯弧内直径（半径）有明确的要求。
本文根据现行《混凝土结构工程施工质量验收规范》（GB 50204-2015）、《混凝土结构工程施工规范》（GB 50666-2011）、平法图集等要求对此做个提醒，以供工程人朋友有则改之无则加勉。
两大规范规定钢筋弯曲处的弯心直径应符合下列规定：
对于光圆钢筋，不应小于钢筋直径的2.5倍；
对于335、400级带肋钢筋，不应小于钢筋直径的4倍；
对于500级带肋钢筋，直径28以下的不应小于6倍直径，28及以上的不应小于7倍直径；
对于框架顶层端节点处的梁上铁和柱外侧纵筋，在节点角部弯折处，直径28以下的不宜小于12倍直径，28及以上的不宜小于16倍直径；
箍筋弯折处尚不应小于纵筋直径，当纵筋搭接或并筋时，应按钢筋实际排布确定箍筋的弯心直径。
还需注意的是，有时也有用弯心半径表达的，如平法系列图集里就有这种情况。直径符号为D或d，是diameter的首字母，半径符号为R或r，是radius的首字母。
更需要注意的是，规范和图集的规定竟然不完全统一！你说气人不？
对于钢筋弯心直径（半径）的这些规定，你注意到了吗？
当相关规定不统一时，你是怎么执行的呢？
尤其是顶层端节点的要求经常被忽视，你做对了吗？
你敢不敢在评论区实话实说？
