扣件式钢管脚手架(承插型轮扣式钢管脚手架)

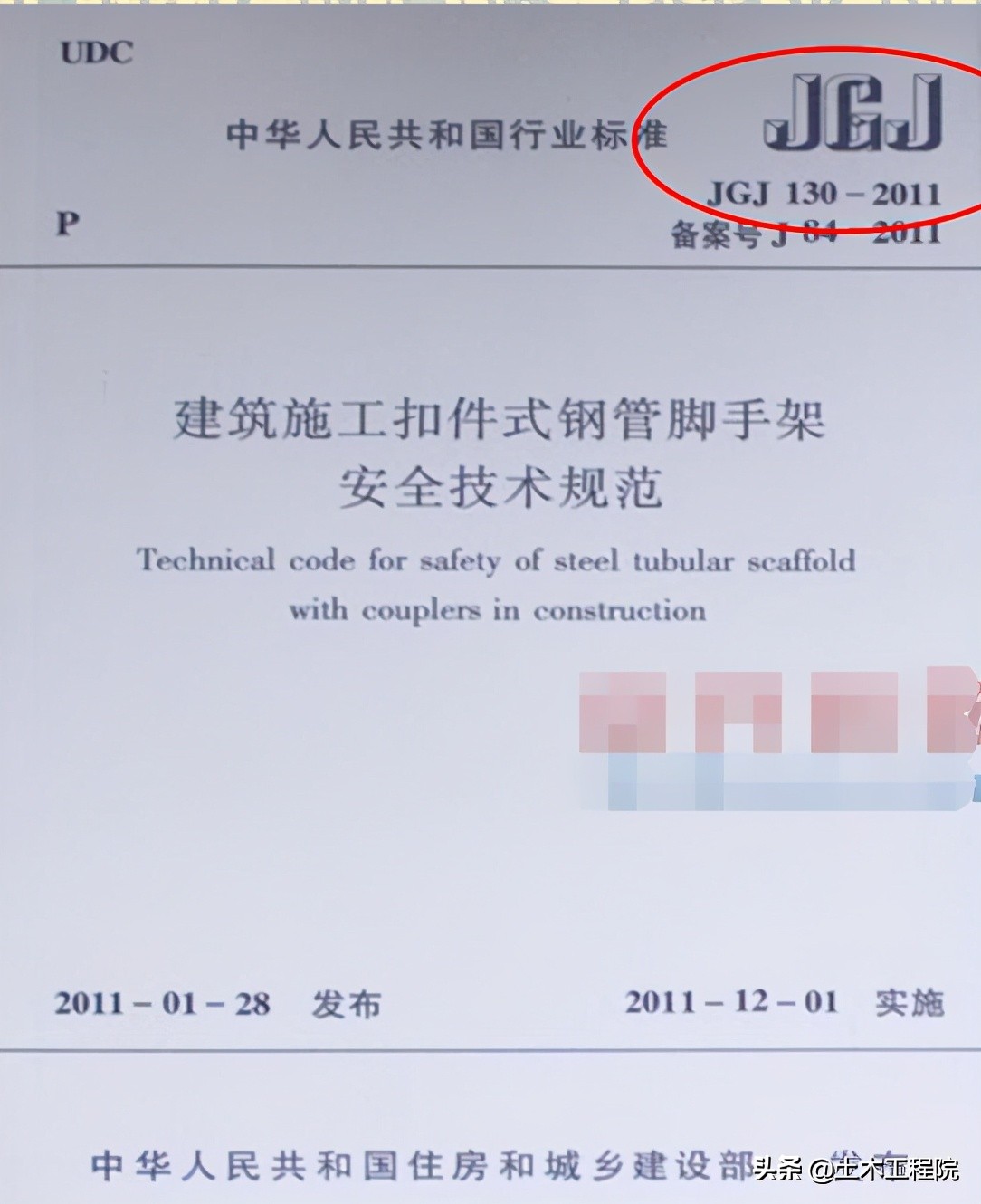

检查的依据和标准：

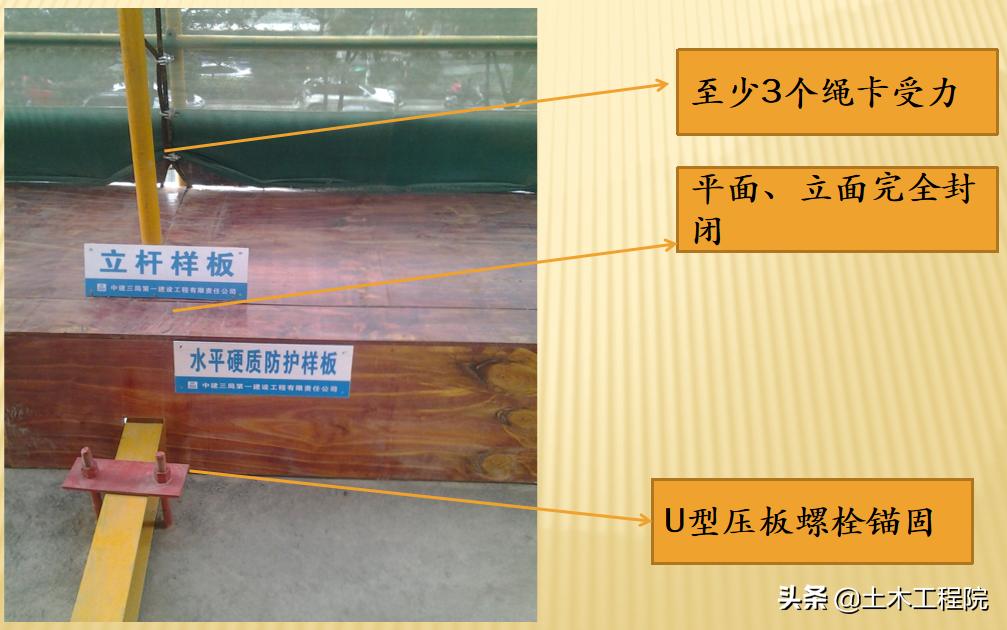

正确的钢丝绳拉结紧固方式：

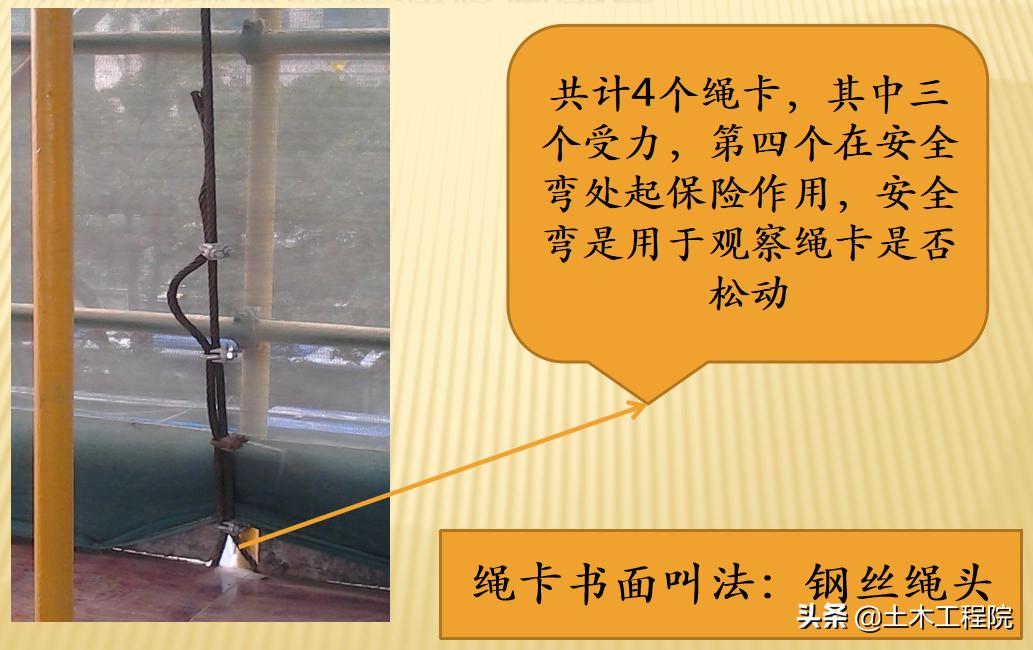

共计4个绳卡，其中三个受力，第四个在安全弯处起保险作用，安全弯是用于观察绳卡是否松动。

绳卡书面叫法：钢丝绳头。

几个注意事项：

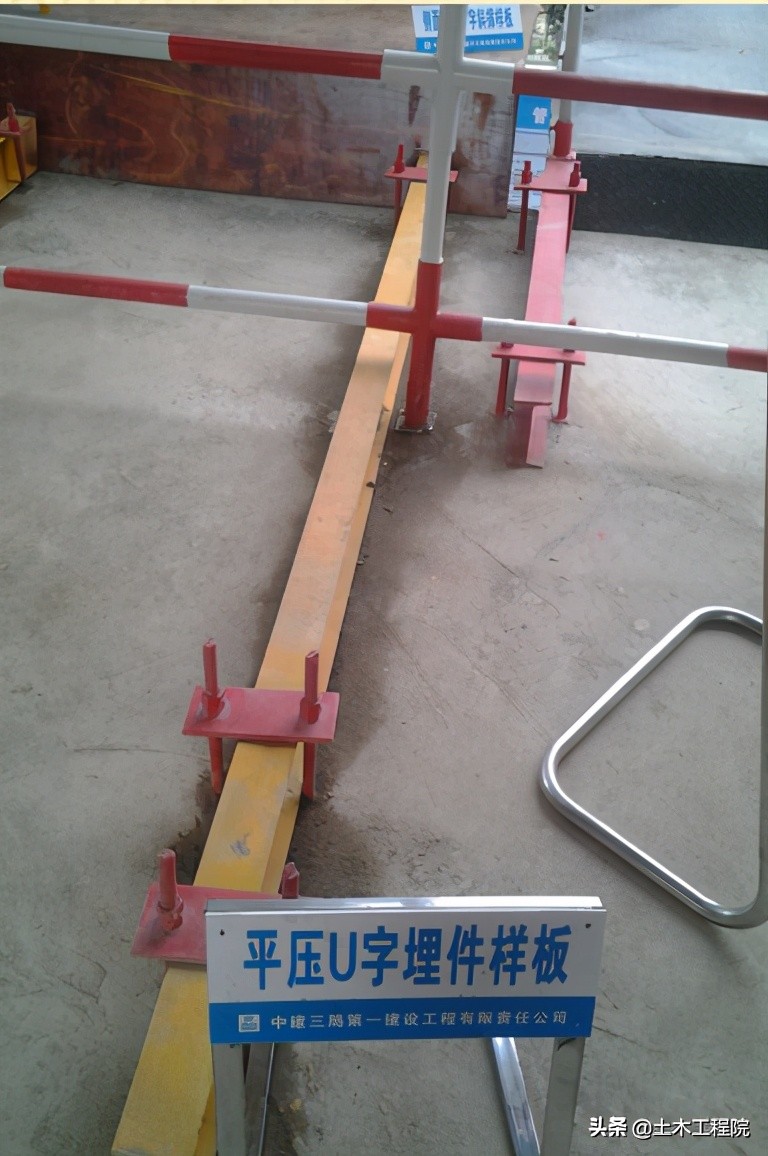

1、所使用的U型钢必须是高强度钢材；

2、 U型钢不能使用螺纹钢；

3、U型钢从板筋的底层筋下方穿上来；

4、钢压板厚度应不少于10毫米；

5、每根螺杆上不少于两个螺帽。

悬挑架底部示意图：

开关箱违规图例：

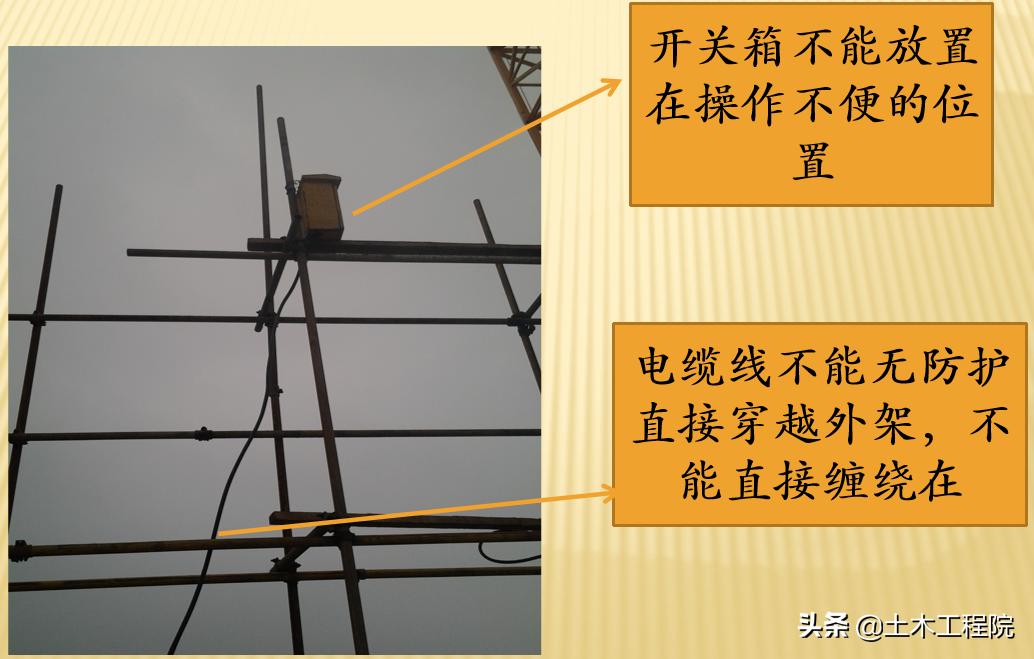

电缆线不能无防护直接穿越外架，不能直接缠绕在外架上。

悬挑架违规示例：

脚手架预埋件违规示例：

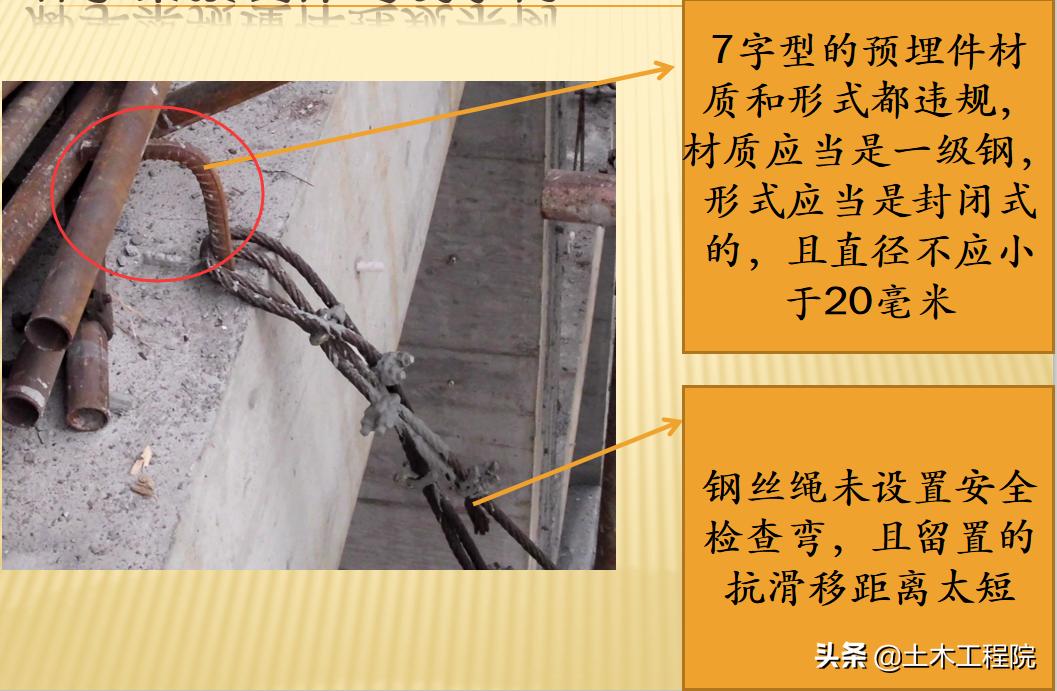

7字型的预埋件材质和形式都违规，材质应当是一级钢，形式应当是封闭式的，且直径不应小于20毫米。

钢丝绳未设置安全检查弯，且留置的抗滑移距离太短。

高处作业违规示例：

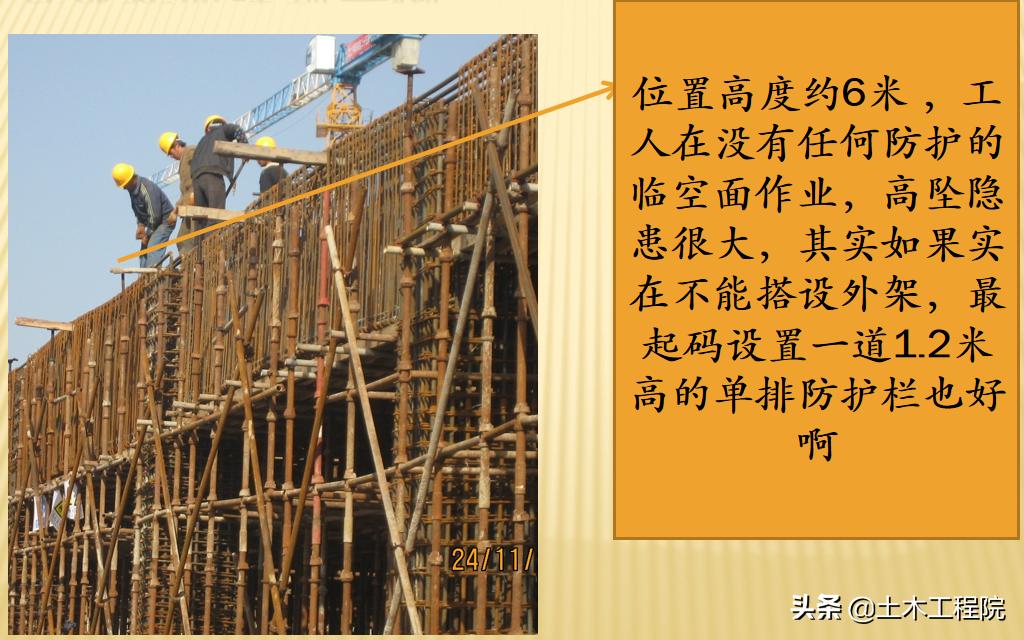

位置高度约6米，工人在没有任何防护的临空面作业，高坠隐患很大。

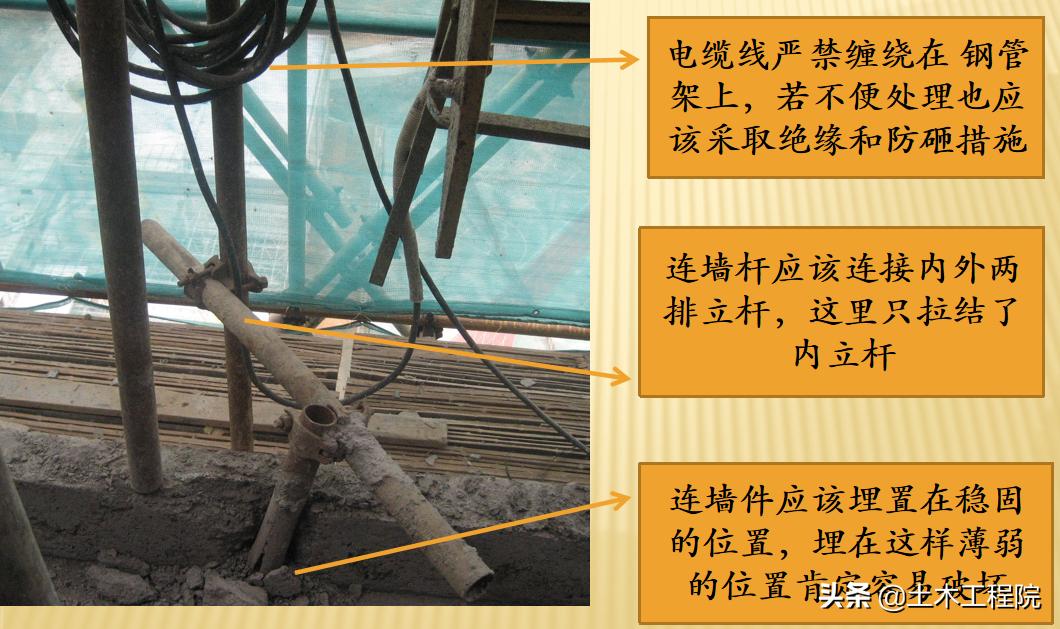

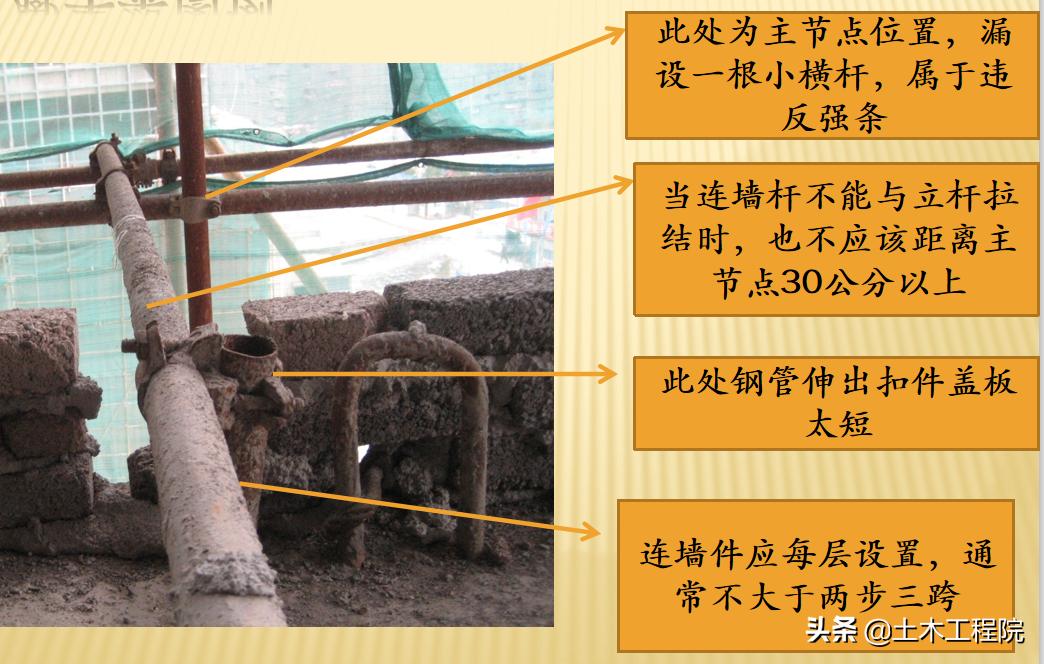

连墙件违规图例：

电缆线严禁缠绕在钢管架上，若不便处理也应该采取绝缘和防砸措施；

电缆线严禁缠绕在钢管架上，若不便处理也应该采取绝缘和防砸措施。

脚手架违规示例：

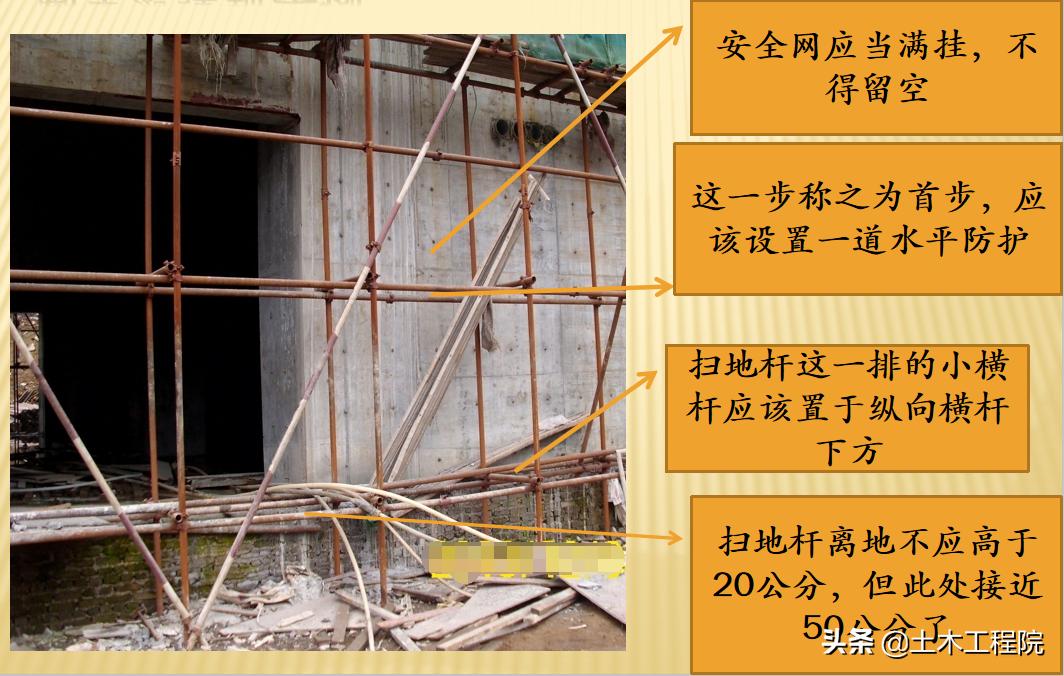

扫地杆这一排的小横杆应该置于纵向横杆下方；

扫地杆离地不应高于20公分。

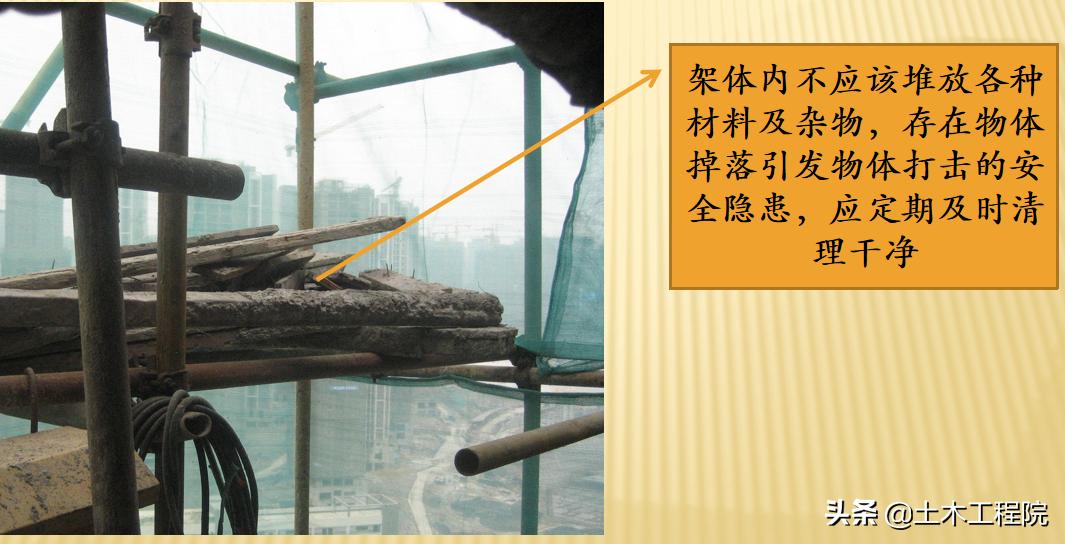

架体内不应该堆放各种材料及杂物，存在物体掉落引发物体打击的安全隐患，应定期及时清理干净。

脚手架铺设脚手板违规图例：

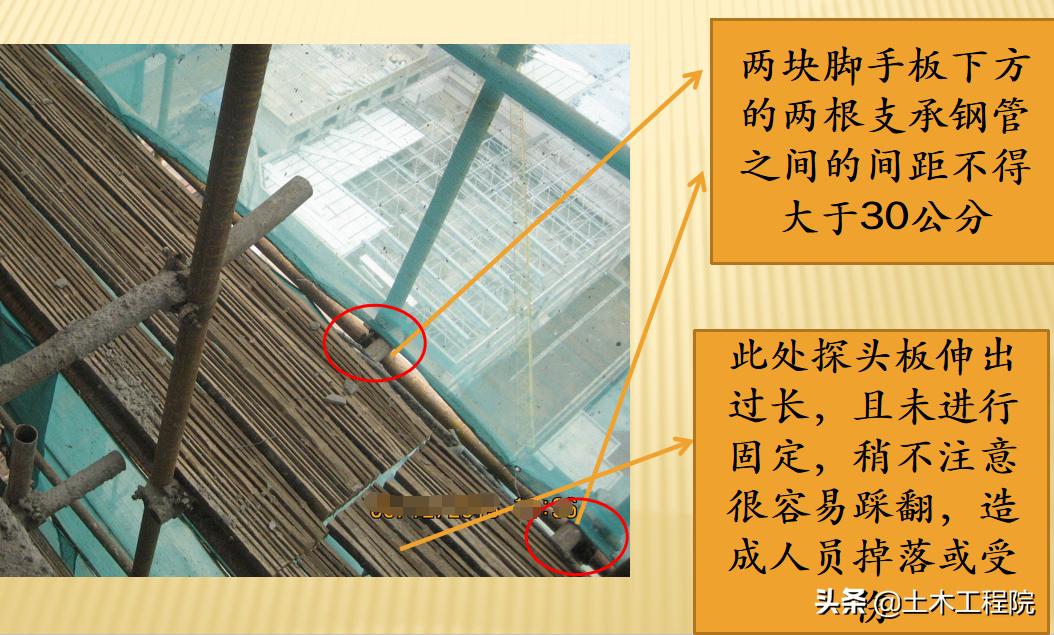

两块脚手板下方的两根支承钢管之间的间距不得大于30公分。

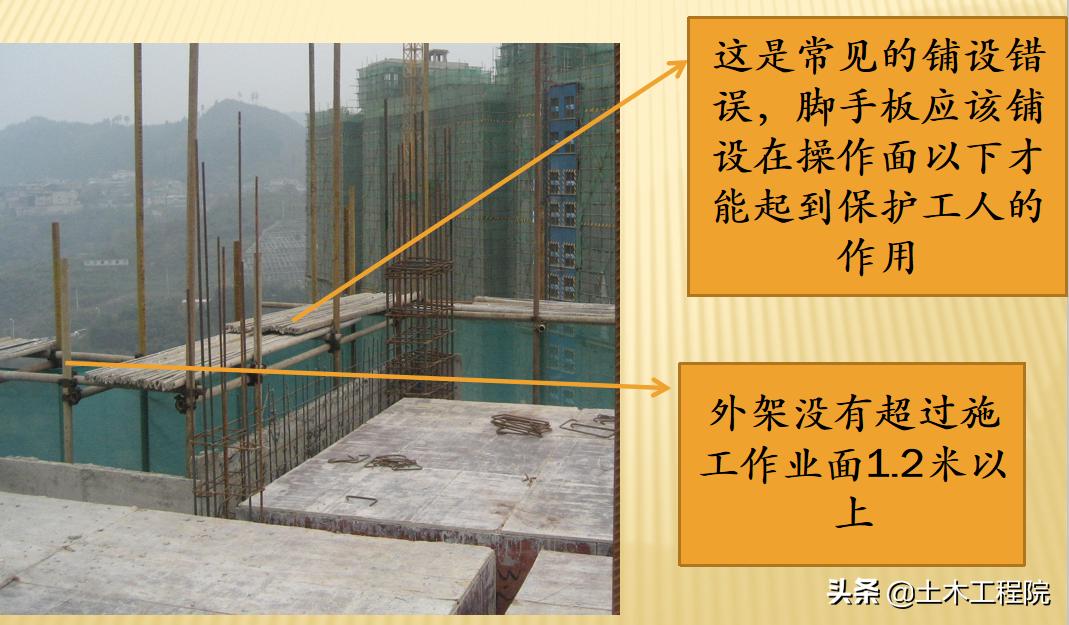

外架没有超过施工作业面1.2米以上。

层间水平防护要求：

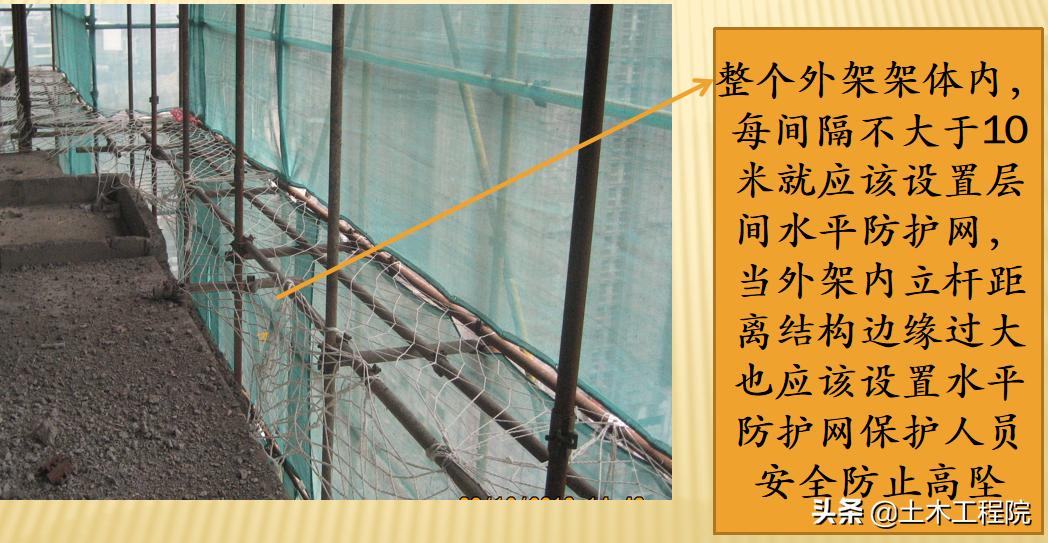

整个外架架体内，每间隔不大于10米就应该设置层间水平防护网，当外架内立杆距离结构边缘过大也应该设置水平防护网保护人员安全防止高坠。

剪刀撑的设置要求：

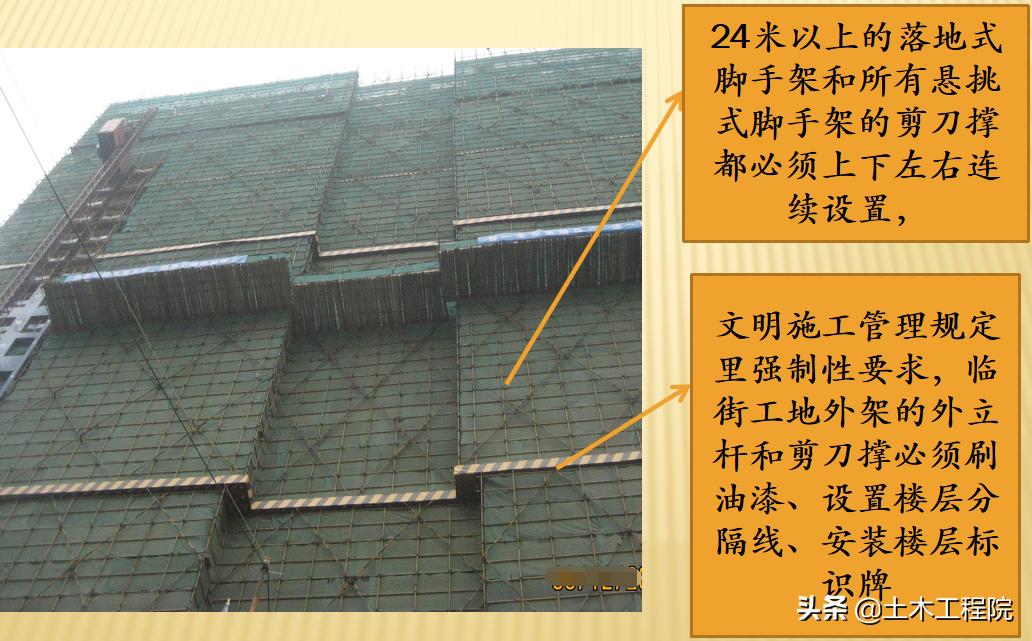

24米以上的落地式脚手架和所有悬挑式脚手架的剪刀撑都必须上下左右连续设置。

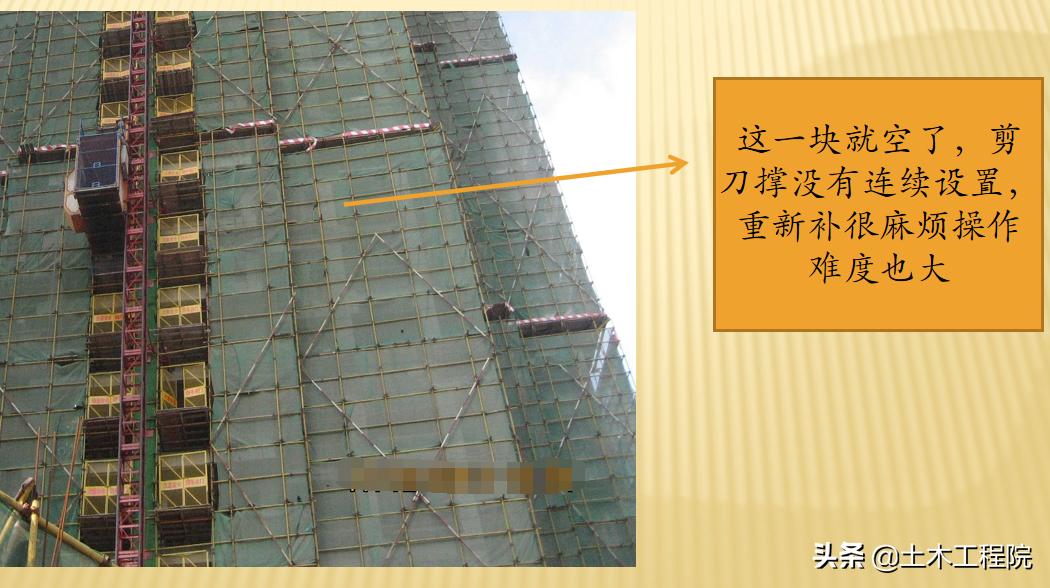

剪刀撑违规图例：

剪刀撑没有连续设置，重新补很麻烦操作难度也大。

连墙件设置图例：

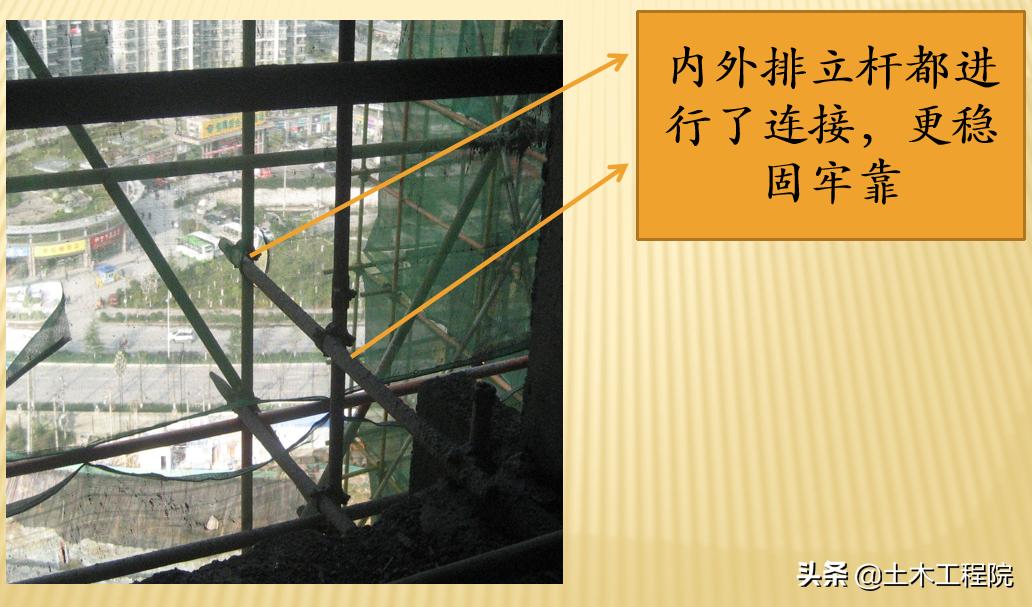

内外排立杆都进行了连接，更稳固牢靠。

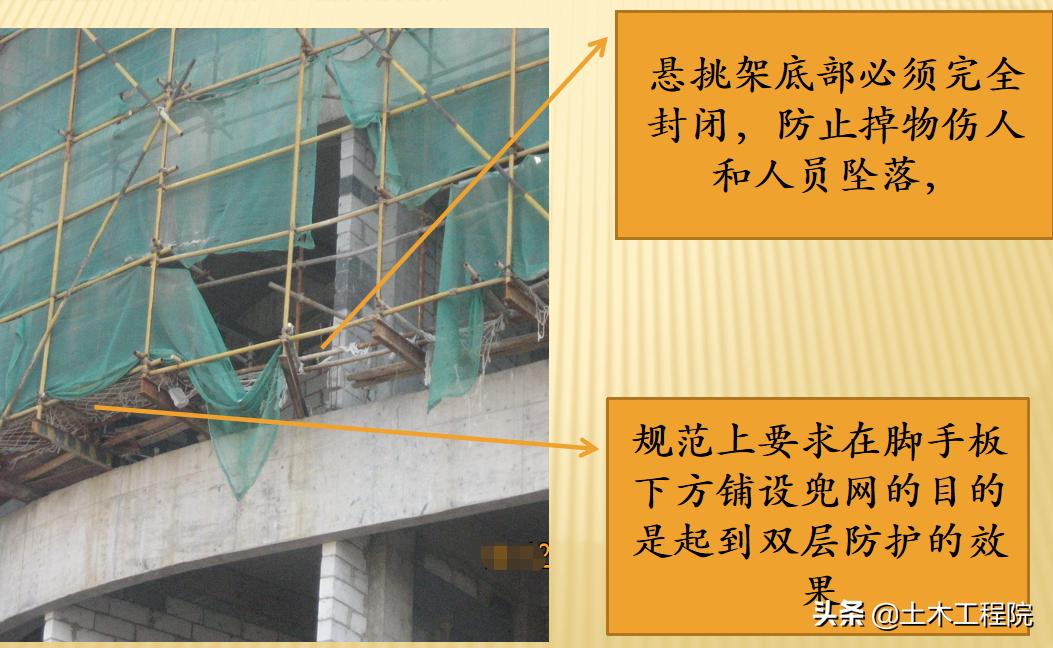

悬挑架底部违规图例：

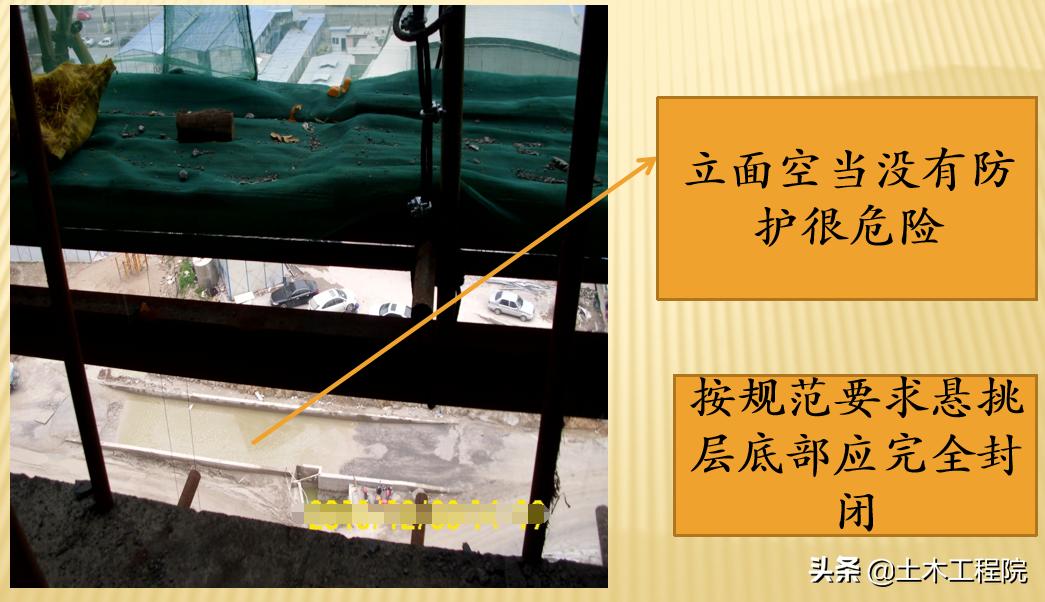

悬挑架底部必须完全封闭，防止掉落物伤人和人员坠落。

水平网设置：

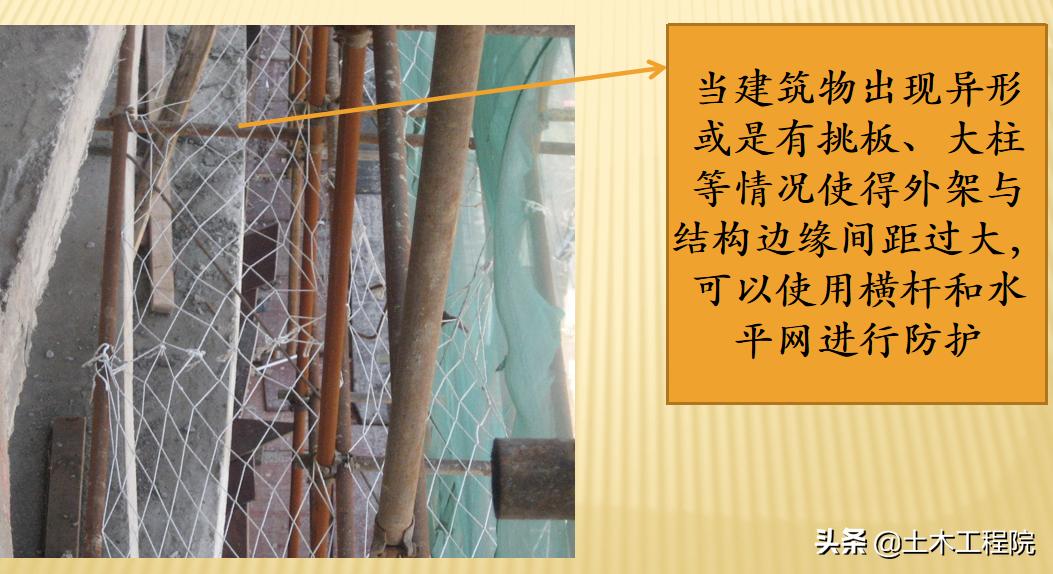

当建筑物出现异形或是有挑板、大柱等情况使得外架与结构边缘间距过大，可以使用横杆和水平网进行防护。

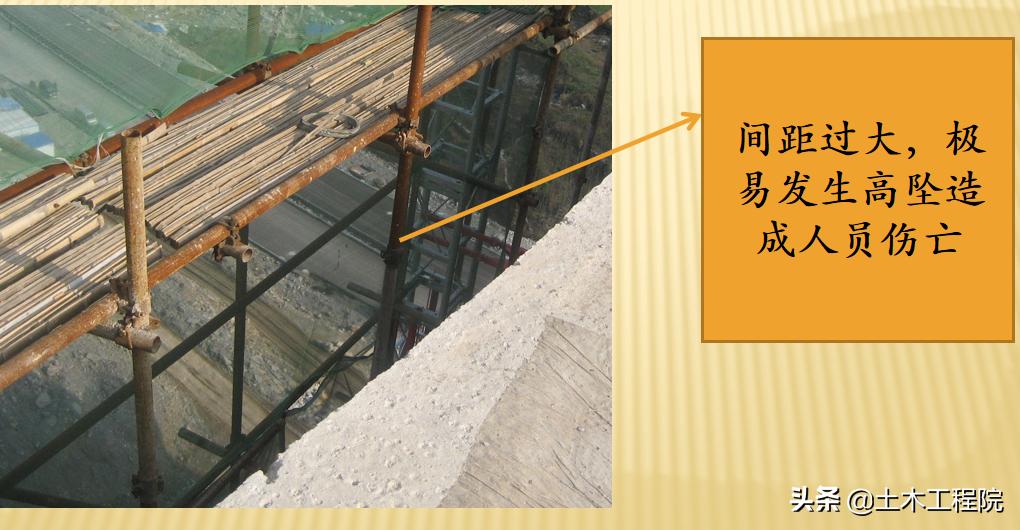

施工层防护违规图例：

脚手架钢管与扣件连接要求：

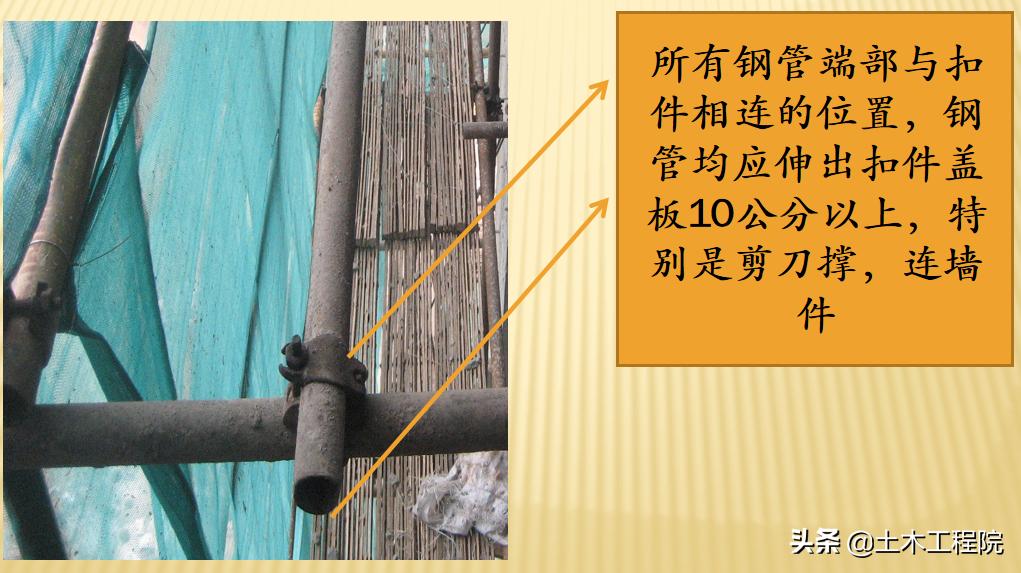

所有钢管端部与扣件相连的位置，钢管均应伸出扣件盖板10公分以上，特别是剪刀撑，连墙件。

连墙件违规图例：

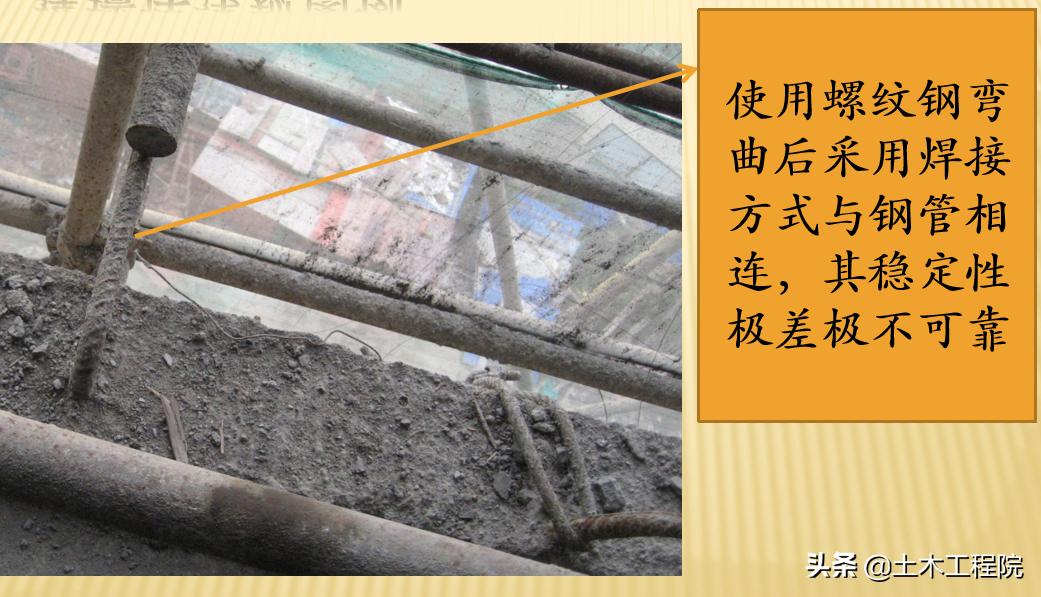

使用螺纹钢弯曲后采用焊接方式与钢管相连，其稳定性极差极不可靠。

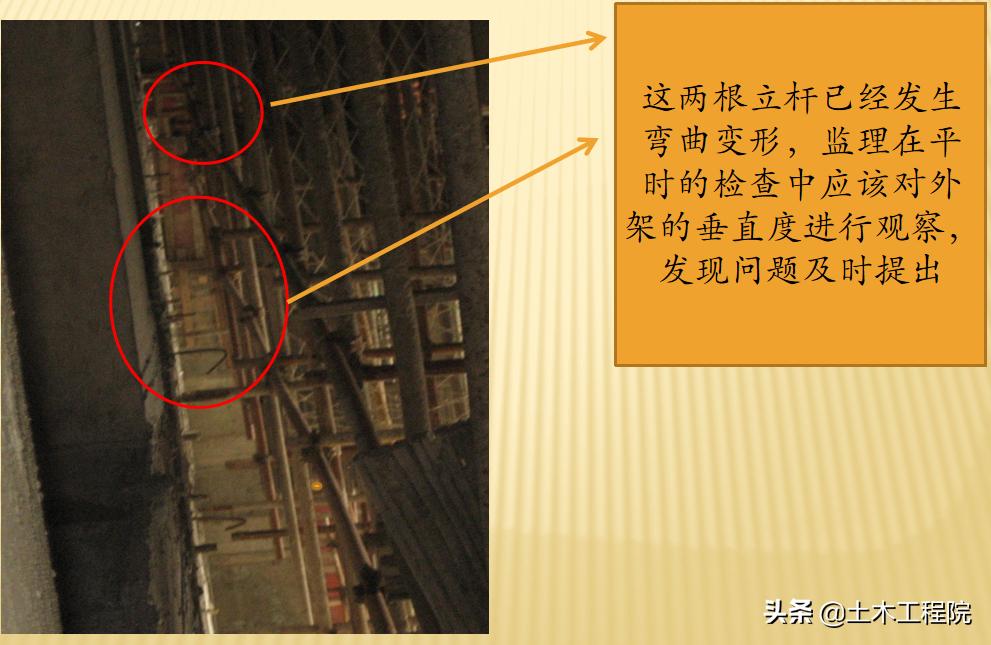

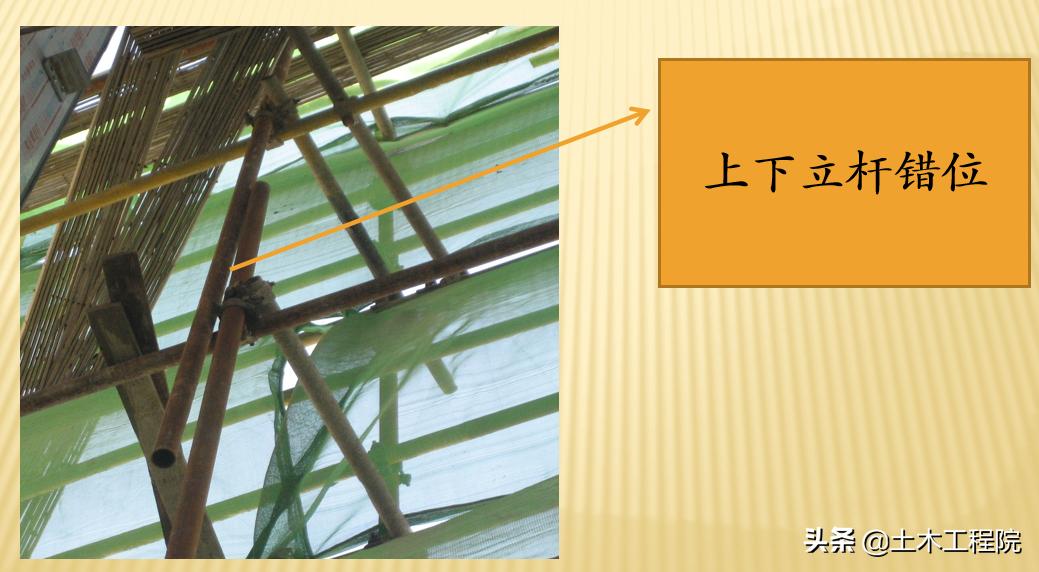

立杆变形图例：

悬挑型钢的设置要求：

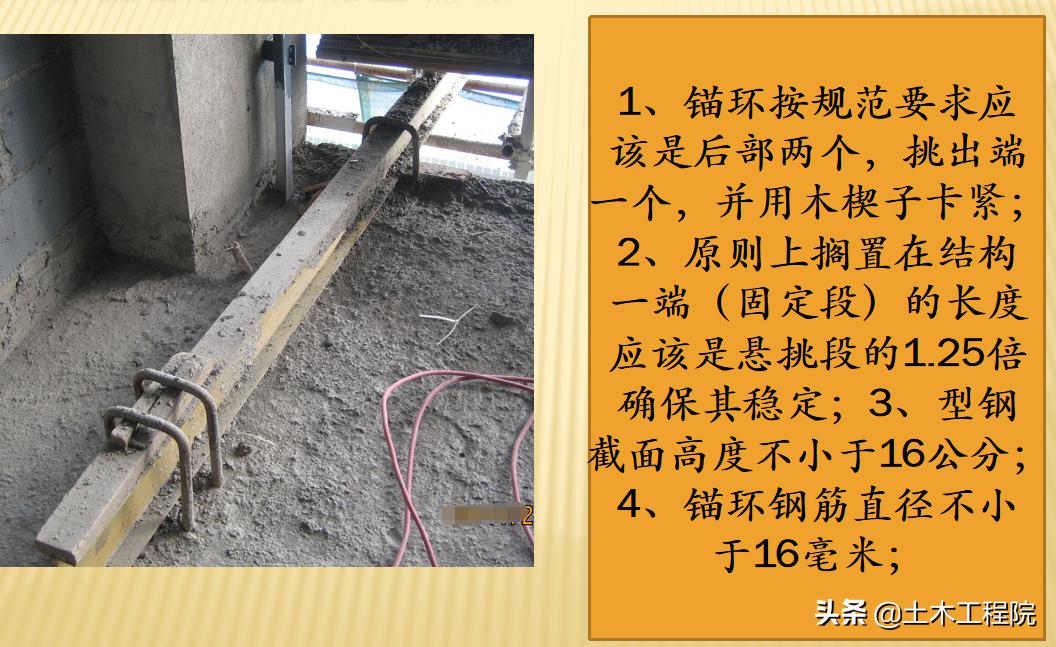

原则上搁置在结构一端（固定段）的长度应该是悬挑段的1.25倍确保其稳定；

型钢截面高度不小于16公分；锚环钢筋直径不小于16毫米。

脚手架图例：

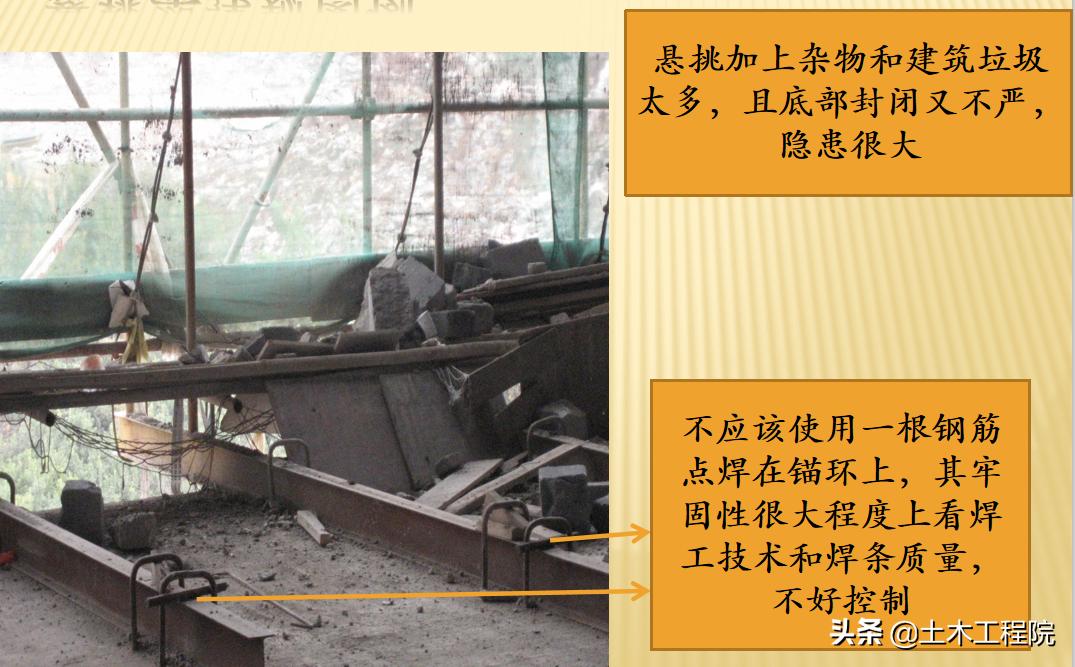

悬挑架违规图例：

不应该使用一根钢筋点焊在锚环上，其牢固性很大程度上看焊工技术和焊条质量，不好控制。

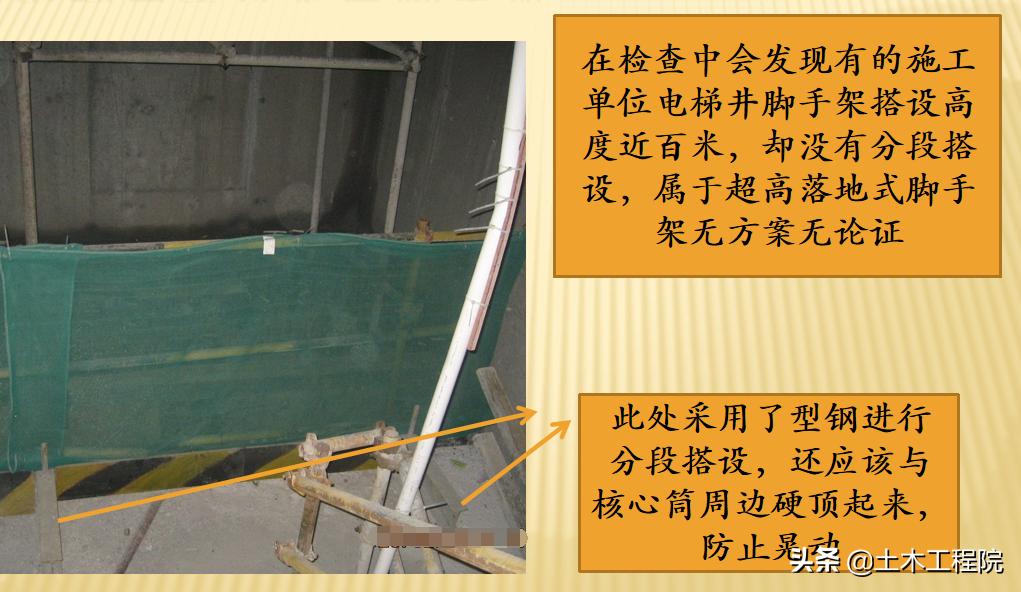

电梯井或采光井脚手架：

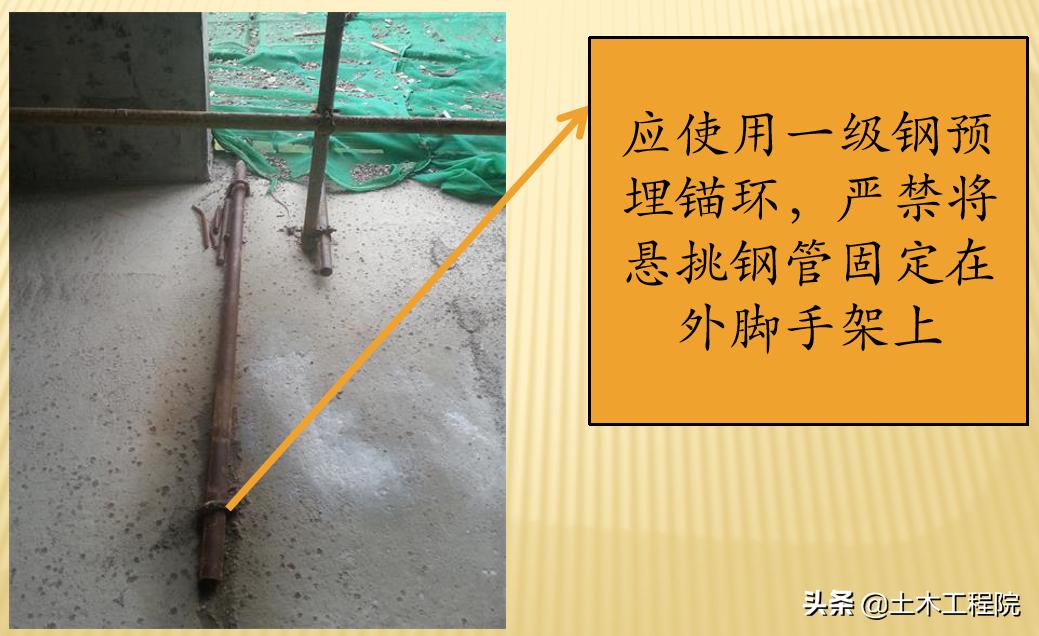

悬挑防护棚钢管的正确固定方式：

应使用一级钢预埋锚环，严禁将悬挑钢管固定在外脚手架上。

悬挑型钢与锚环之间的正确固定方式：

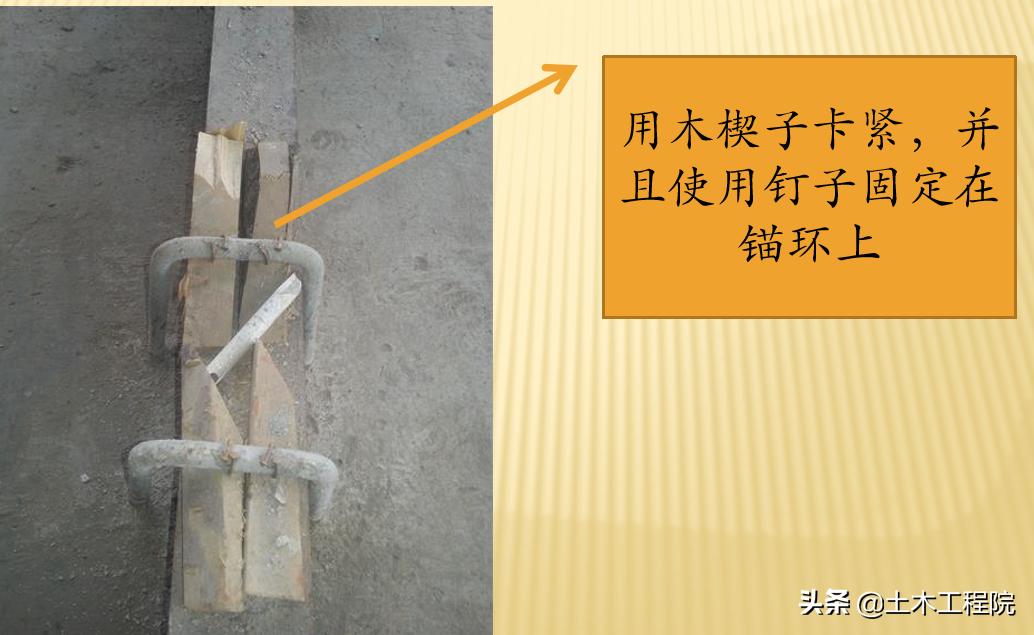

用木楔子卡紧，并且使用钉子固定在锚环上。

上人通道的标准做法：

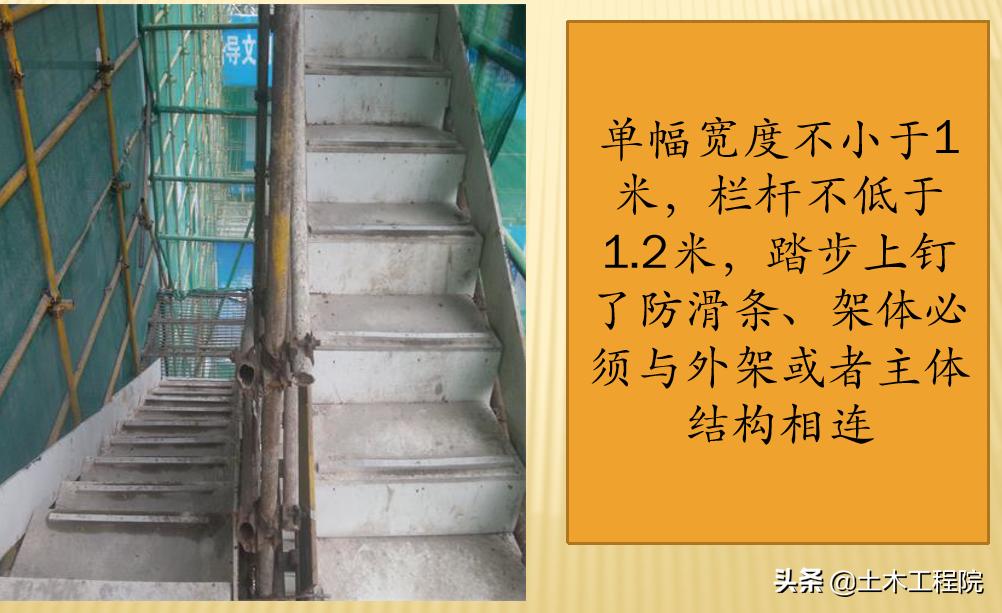

单幅宽度不小于1米，栏杆不低于1.2米，踏步上钉了防滑条、架体必须与外架或者主体结构相连。

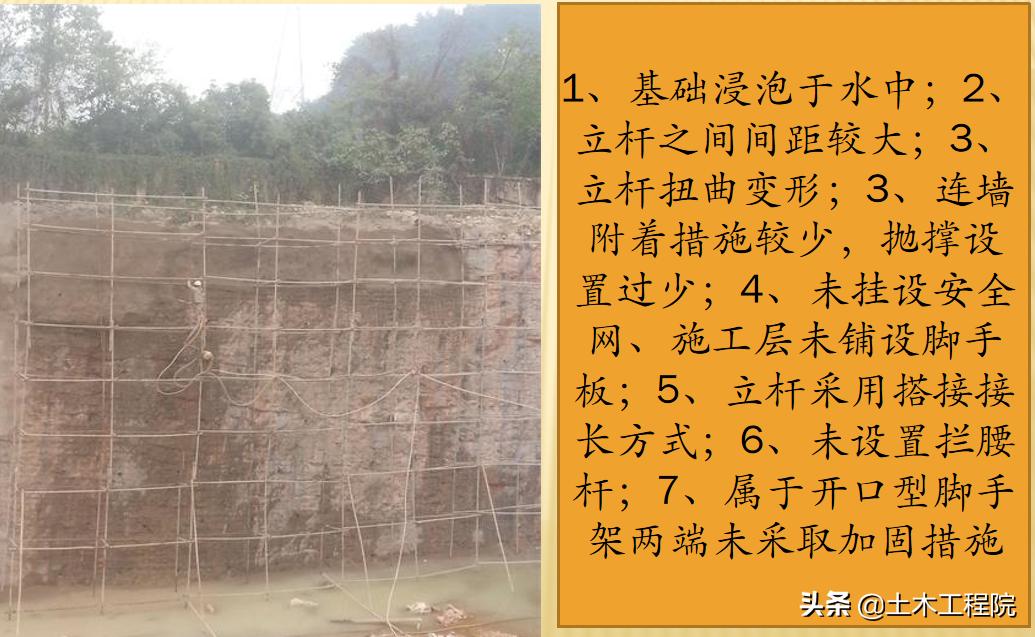

脚手架违规示例：

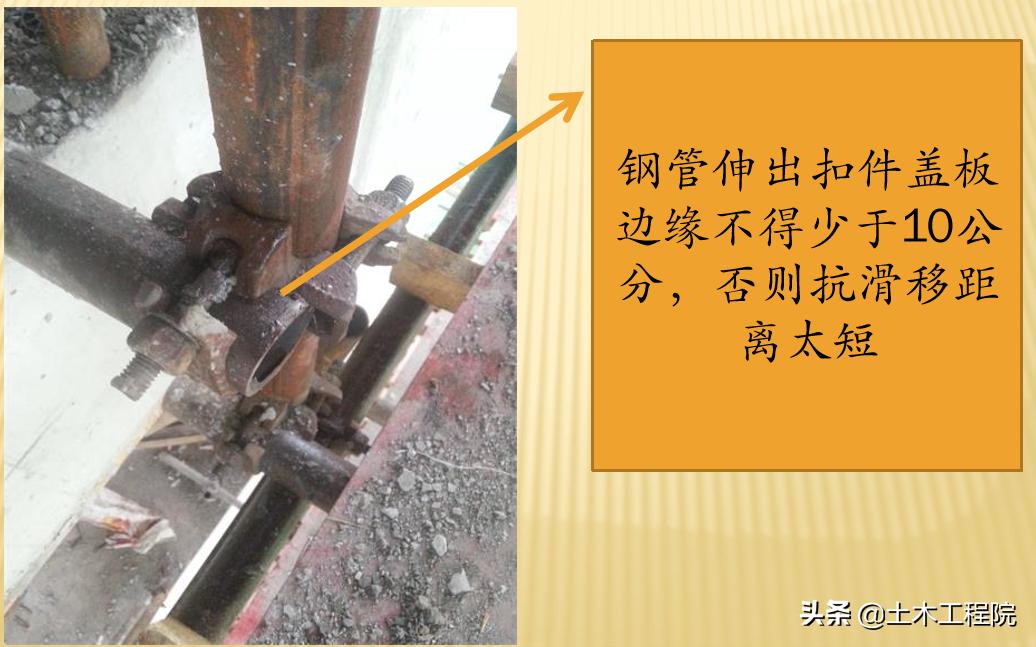

钢管与扣件的错误连接：

钢管伸出扣件盖板边缘不得少于10公分，否则抗滑移距离太短。

脚手架基础的违规示例：

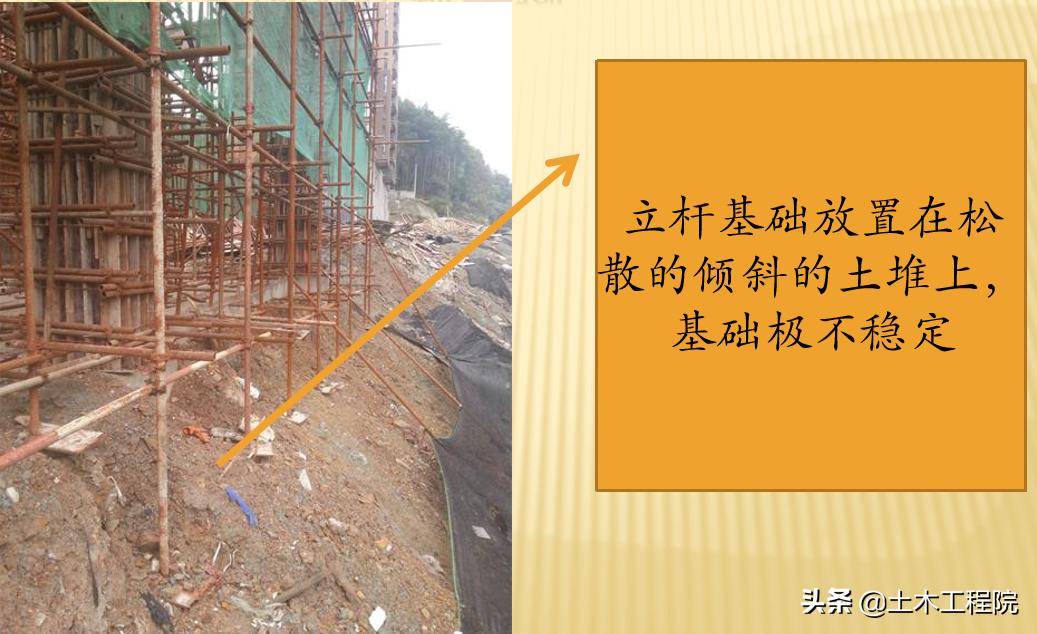

立杆基础放置在松散的倾斜的土堆上，基础极不稳定。

落地式卸料平台的违规示例：

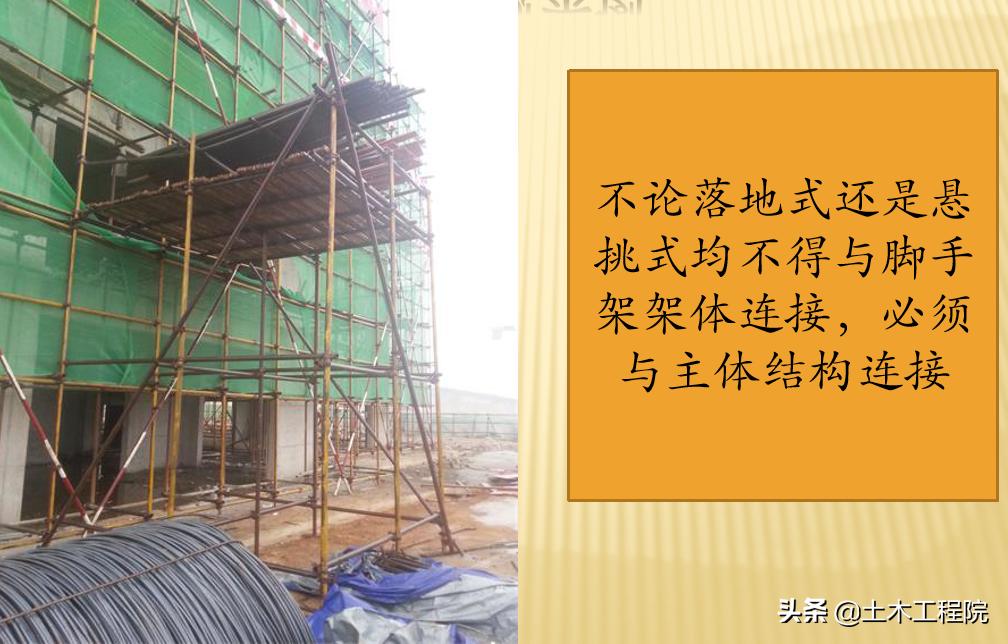

不论落地式还是悬挑式均不得与脚手架架体连接，必须与主体结构连接。

悬挑式卸料平台违规示例：

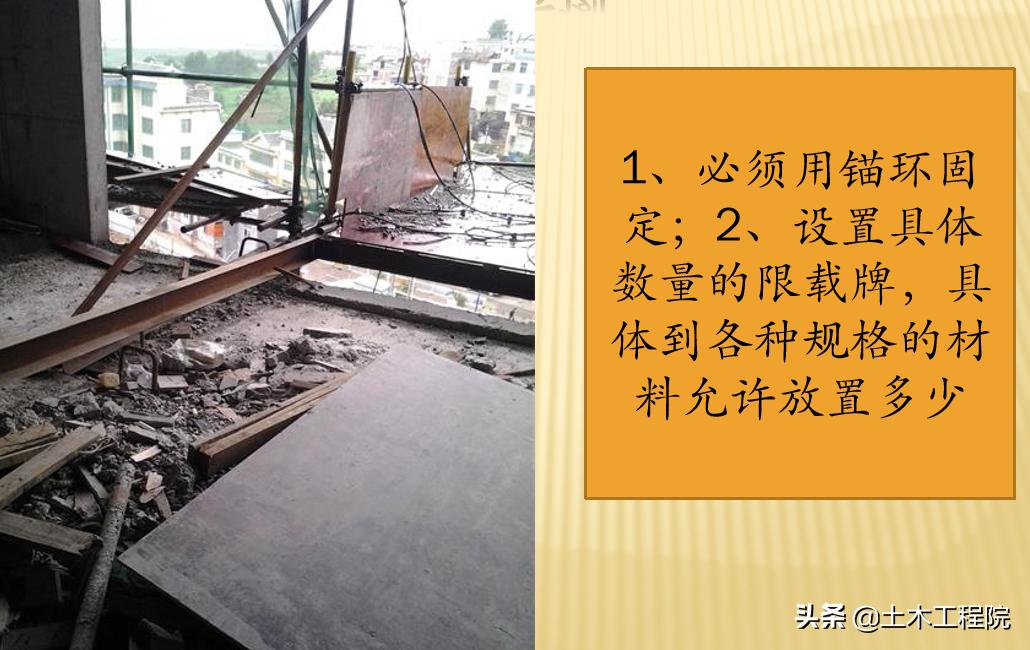

必须用锚环固定；

设置具体数量的限载牌，具体到各种规格的材料允许放置多少。

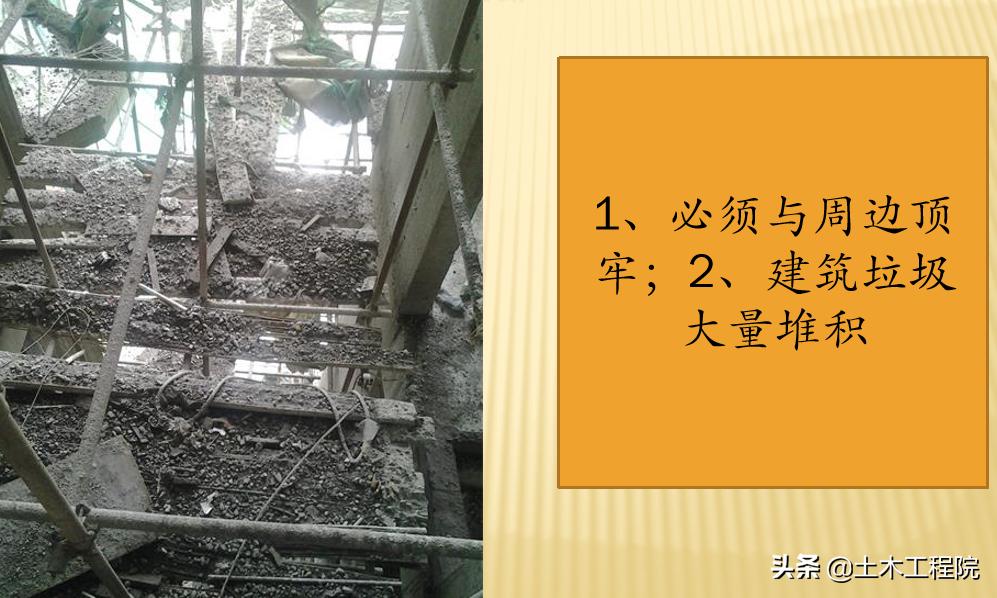

采光井脚手架违规示例：
