cad快速标注快捷键命令可以快速进行标注，很多朋友都想知道它的命令是什么，不过也有些新手CAD玩家知道了也不会用。今天热键就给大家分享一篇cad快速标注快捷键怎么用，认真看完你就会了。

cad快速标注快捷键命令是什么

QDIM。

1、打开cad软件，小编目前用的是中望cad，其他软件方法一样，不用担心;

2、绘制一个矩形作为例子;

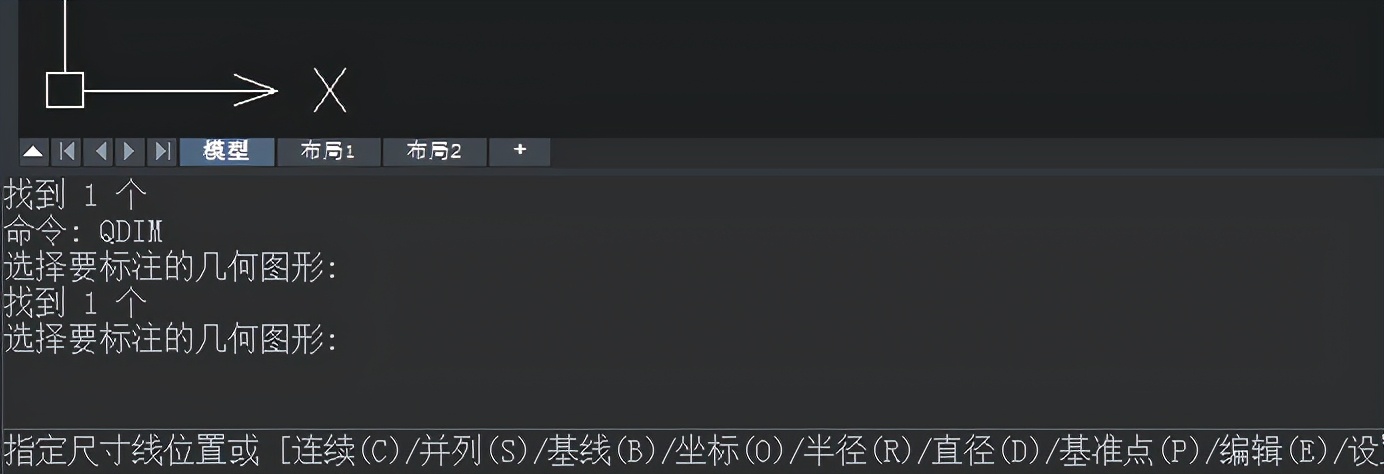

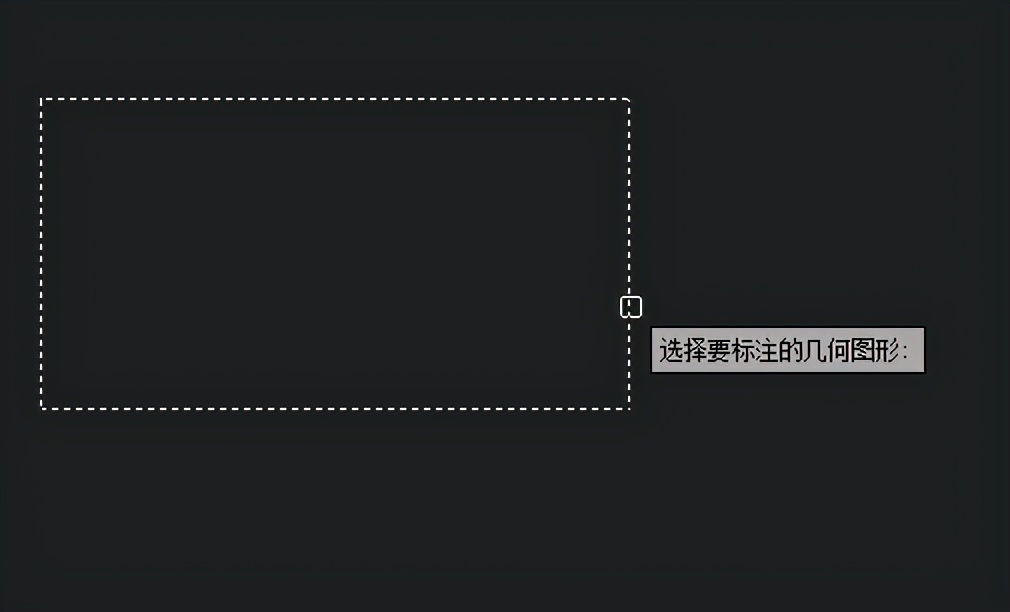

3、在命令框输入命令，“qdim”，会得到“选择要标注的几何图形”的提示，点击矩形即可，然后按Enter键确认;

4、接着需要指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续>，我们输入“C”为例;

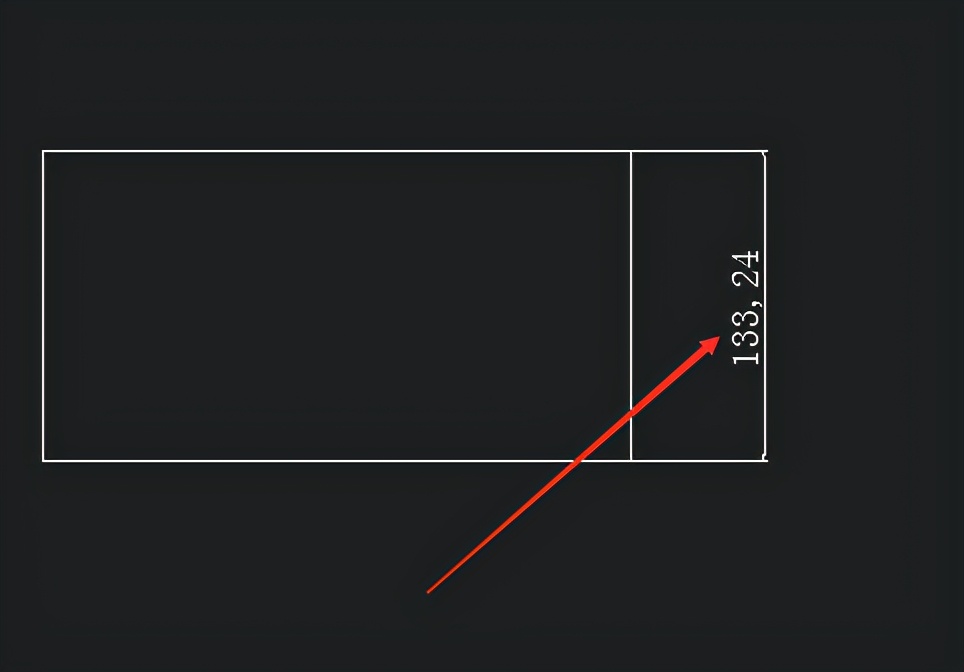

5、最后效果如下，有兴趣的朋友可以再去试试S、O、R等标注进行快速标注哦。

DLI,*DIMLINEAR(直线标注)

DAL,*DIMALIGNED(对齐标注)

DRA,*DIMRADIUS(半径标注)

DDI,*DIMDIAMETER(直径标注)

DAN,*DIMANGULAR(角度标注)

DCE,*DIMCENTER(中心标注)

DOR,*DIMORDINATE(点标注)

好了，以上就是cad快速标注快捷键命令的使用方法了，是不是很简单呢，如果还有什么问题，欢迎一起讨论交流。
