今天跟大家分享电路原理、擦除方式、我们一起来好好研究研究一下其中的奥秘吧液晶手写板市场上就出现了一款非常有科技感的光能液晶写字板（美国BoogieBoard液晶手写板）通常，液晶手写板装置上设置有电池、电源管理电路、升生电路、电单片机反馈电
今天跟大家分享电路原理、擦除方式、我们一起来好好研究研究一下其中的奥秘吧
液晶手写板

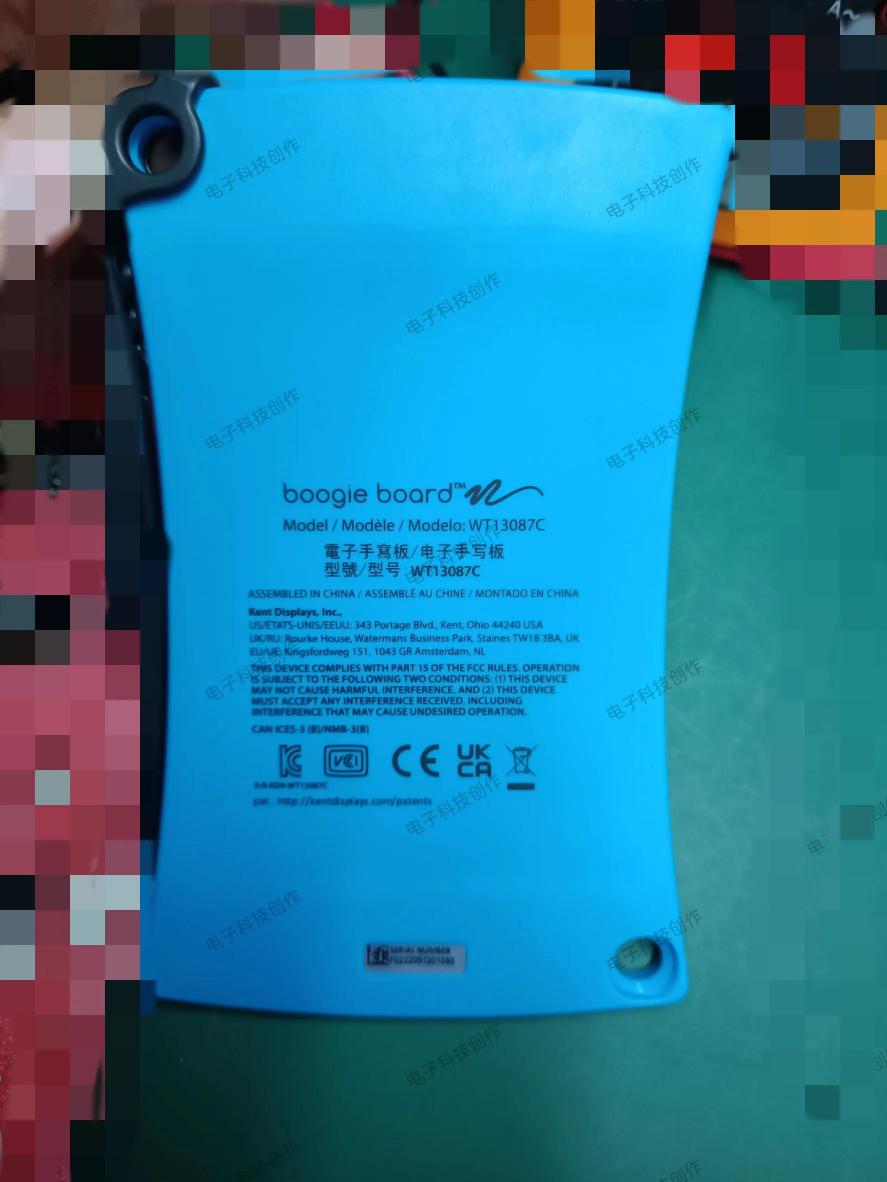

市场上就出现了一款非常有科技感的光能液晶写字板（美国Boogie Board液晶手写板）
通常，液晶手写板装置上设置有电池、电源管理电路、升生电路、电单片机反馈电路以及擦除开关
液晶写字板的液晶屏理念和我们通常见到的电脑电视液晶显示屏的有点不太一样，它本身不发光，依赖外部的光线入射到液晶画板，然后漫反射到我们的眼睛。液晶手写板是黑底的，不显示字体的地方光线全部被吸收掉，显示黑色。受压后的地方，液晶扭曲可以把光线反射回来，显示字体。所以，很多朋友反馈说不亮不清晰，特别在光线暗的情况下，确实无法看清楚。
由于显示的时候不耗电，只是在清除的时候耗电，做到了零功耗。一个小纽扣电池可以用1W次，如果换算成纸张的话，那该得有多厚，实际上我们也用不到这么多次。所以它是一个低碳、环保的产品，因此在欧美国家特别受欢迎。
1.工作原理
原理解析
按键是控制boost（是一种常见的开关直流升压电路）电路的导通升压至20伏（这不是普通的二极管，是肖特基二极管），按下按键后，连接写字板的两个pad上的电压最高能达到10v擦除液晶画板。
但是这个10-30v的高压是怎么让液晶写字板上字擦除，这涉及到液晶的材料特性。
在液晶的两端产生一个电场，使受外力作用而无序排列的液晶重新恢复原来的有序排列，从而达到清除液晶手写板装置上内容的目的，电池电压进行升压（boost）后输出电压至液晶手写板装置的薄膜电极，薄膜电极之间产生电场，使液晶手写板装置上显示的内容擦除，现有技术中手写板中已经有了局部擦除为实现擦除内容的电路
液晶画板常用IC资料（低功耗单片机）
电路板都留有下载接口（+TXRX-）
PIC12F508
MSP430(G211)
经验
1.液晶手写板不擦除/擦除不干净，查接触片10伏电压，查升压电路20伏肖特基二极管一端，查3.3伏电池。
