知识点

• 地形剖面图

地形剖面图，以等高线图为基础来绘制，可以表示地面上沿着某一方向的地形起伏。等高线的数值和疏密，表示着地形的高低、起伏（坡度）。

剖面图的绘制步骤如下：

①定线。在等高线图中，确定剖面方向，并画出剖面基线，如下图AH线；

②找点。找出剖面基线与等高线、山顶、山谷、河流的交点；

③取尺。确定剖面图的水平、垂直比例尺并画出x-y坐标系；

④定位。将地形图中的各个交点，在x-y坐标系中标出，并用平滑的曲线相连（相连时，考虑地形地貌的影响，进行适当起伏，但不能越过上下两侧的等高线）。

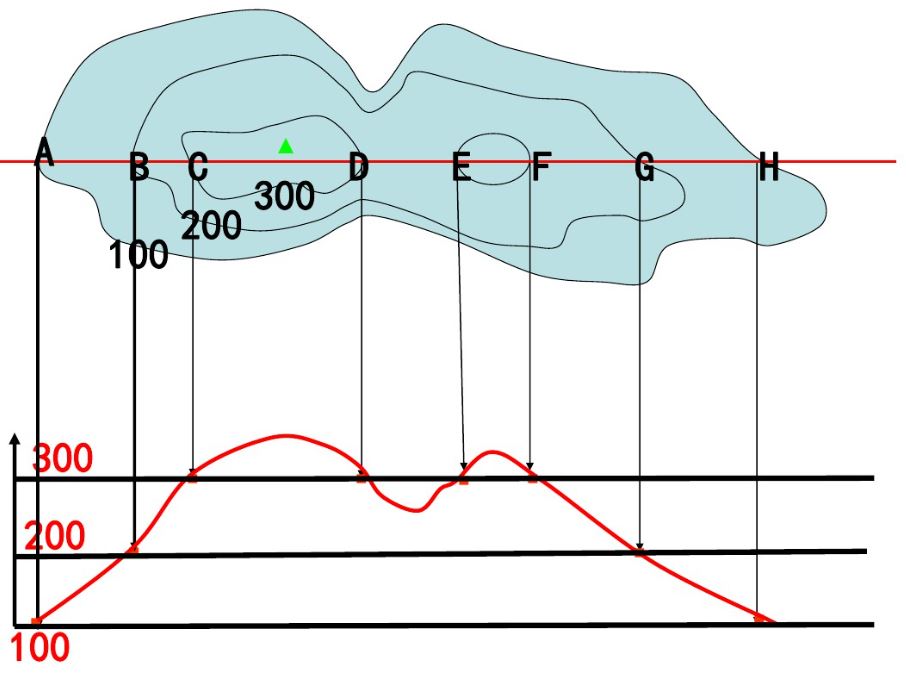

图1 地形剖面图的绘制

例题

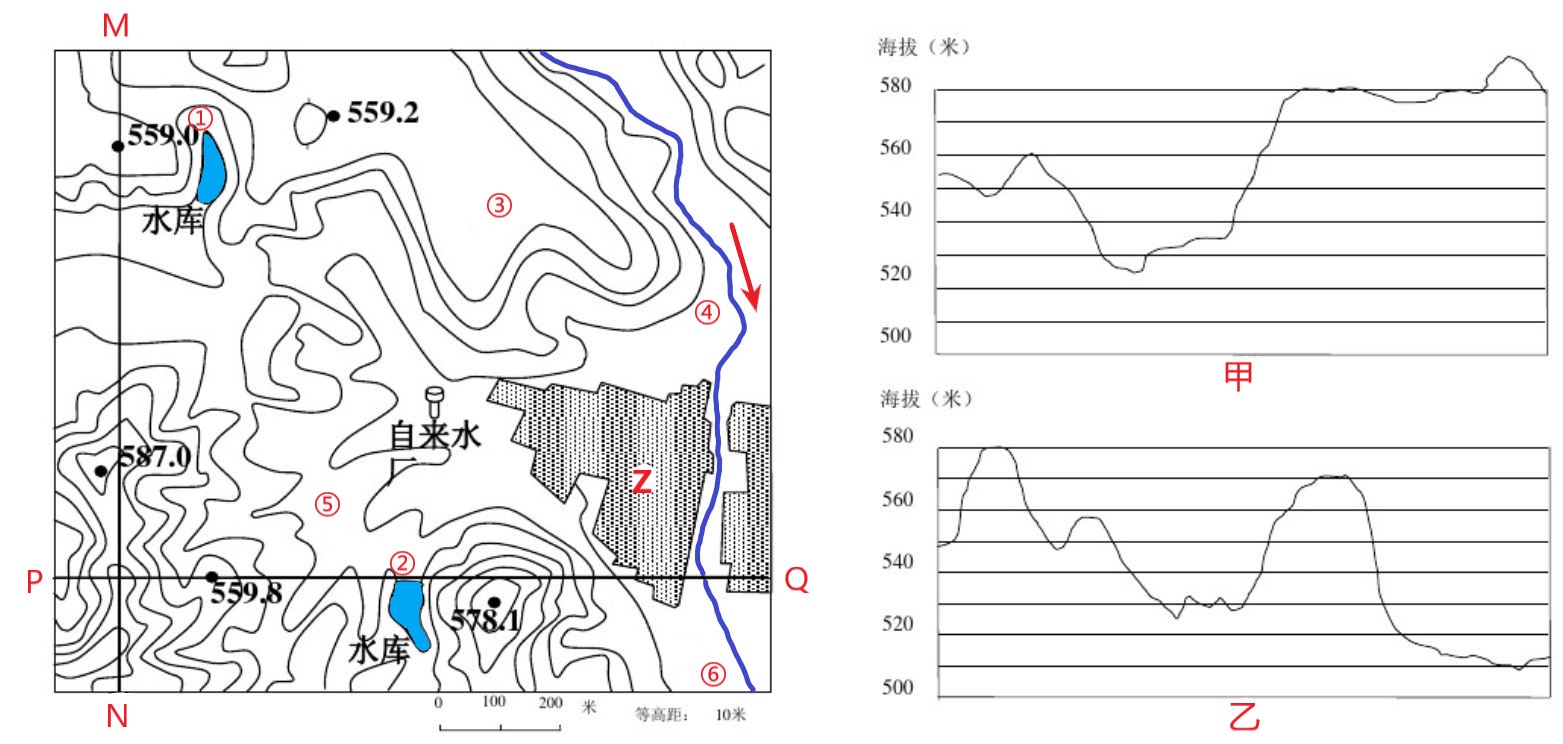

下图为某地的地形图，MN、PQ是地形剖面线，①、②为水库，拟从中选择一个作为自来水厂的水源地（其条件是自流引水，且工程建设费用最小）。读图完成7~8题。

7、M—>N、P—>Q对应的地形剖面图和应选择的水库分别是（ ）

A. 甲、乙、①

B. 乙、甲、②

C. 甲、乙、②

D. 乙、甲、①

8、Z村拟建一座玻璃温室大棚和一家污水处理厂，应依次布局在（ ）

A. ③④

B. ④⑤

C. ⑤⑥

D. ③⑥

答案：C、D

精讲精析：（1）分析地形剖面图。①等高线图中的数值，表示海拔；等高线的稀疏和稠密，表示坡度；②沿着MN剖面线，海拔先缓慢升高到559m，然后快速下降，保持稳定，再快速升高到580m左右，略微下降后（鞍部）继续缓慢上升，因此甲图符合条件；③沿着PQ剖面线，海拔快速升高到580m左右后快速下降，然后稍有上升至559.8m，然后先缓慢下降，后快速上升至578.1m，然后快速下降至河谷，趋于平缓，因此乙图符合条件；④图中两个水库海拔都较高，其中水库②距离自来水厂更近，并且和自来水厂之间的等高线更少（地形更简单），便于水源供应，成本较低。因此选项C正确。

（2）分析温室大棚、污水处理厂的选址。温室大棚应当布局在地形平坦、阳光充足的地区，对水源和土壤的要求较少，图中③地符合条件。污水处理厂应当远离水源地，并且位于河流的下游，因此⑥地符合条件。因此选项D正确。

总结

• 污染工厂的选址

本节例题的难度适中，解题思路为：①根据等高线图，分析两条剖面线的地形起伏；②根据水库的海拔、与自来水厂的距离和间隔的等高线条数，选择最合适的水库；③根据地形、光照等条件，分析温室大棚的选址；④根据水源地的位置、河流的流向，分析污水处理厂的选址。

污染工厂（重化工区等）的选址，一般应注意以下因素：

①基本条件：地势平坦，交通便利，土地租金低；

②特殊要求：远离居民区，远离河流（或位于河流下游），位于盛行风向的下风向、最小风频的上风向，或者垂直于盛行风向的郊区。

如果河流流向未知，则可以依据等高线来判断：等高线凸出的方向，即为河流的上游。

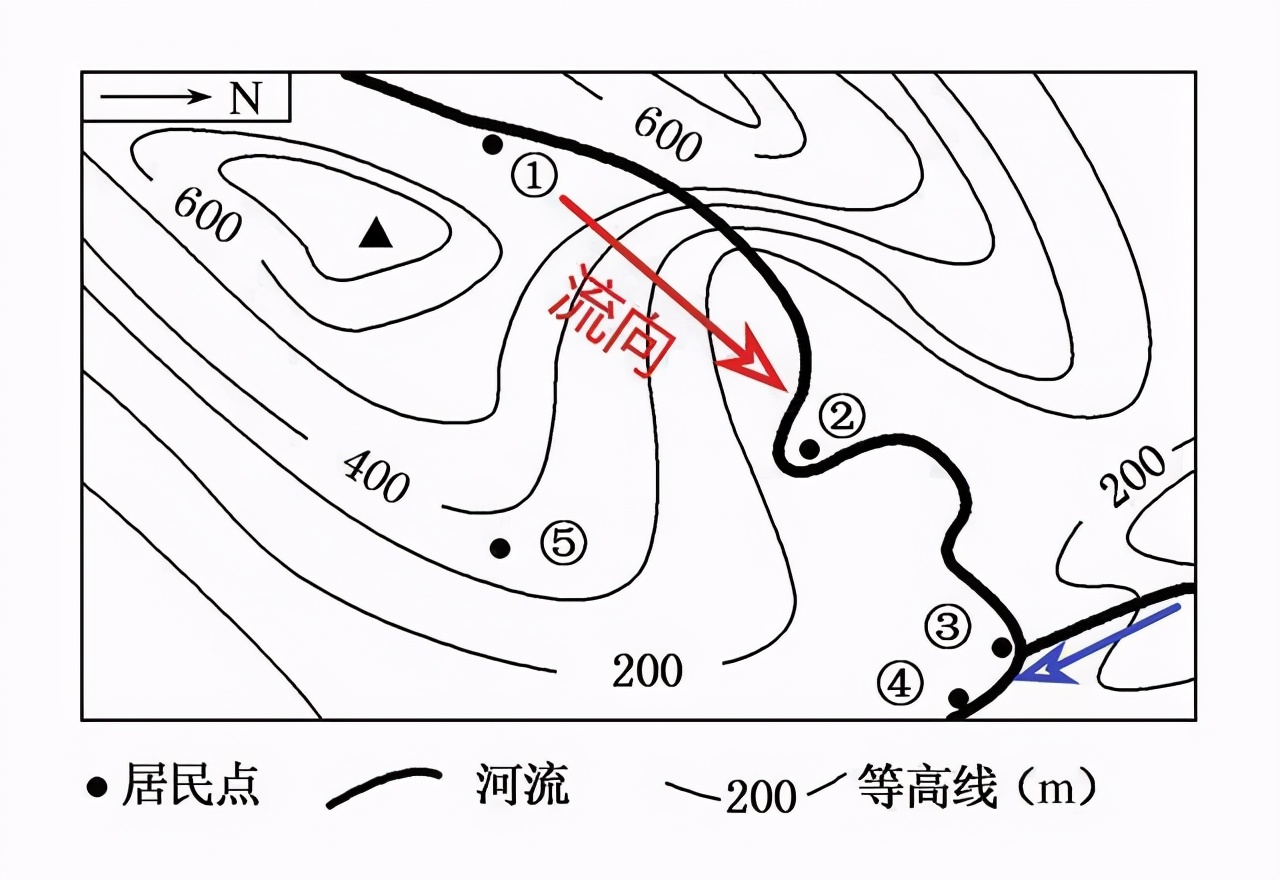

图2 河流流向的判断
