发光二极管正负极（发光二极管的正负极怎么区分）
昨天，有个读者问：发光二极管正负极，发光二极管的正负极怎么区分？
答：发光二极管有好几种封装形式，一般是根据具体的封装形式来区分正负极会比较方便。
比如，贴片发光二极管的正负极，插件发光二极管的正负极和大功率发光二极管的正负极。
发光二极管正负极怎么区分：
一般有4种方法：

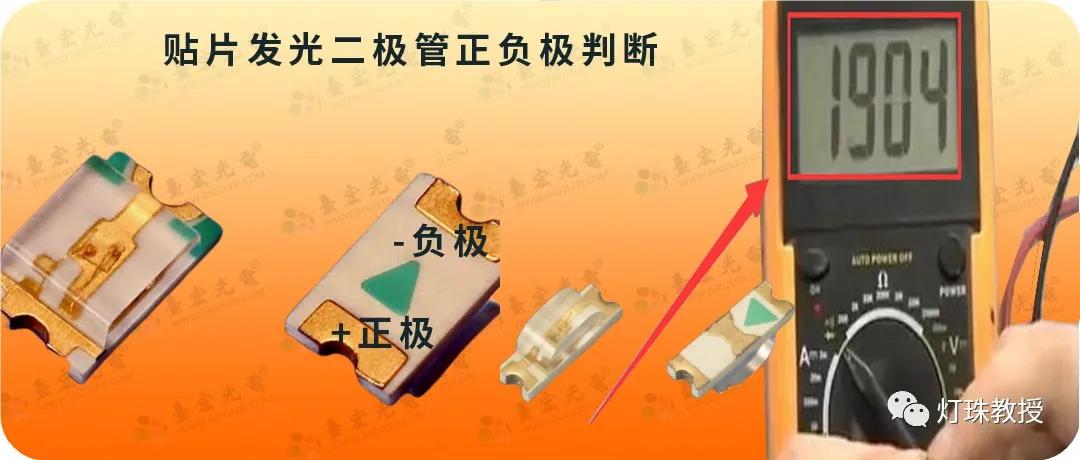

1、贴片发光二极管看PCB焊盘底板标识，贴片发光二极管底部会有’T’或倒三角符号，’T’一横的一边是正极，另一边是负极，三角形符号的边靠近的是正极，’角’靠近的是负极。
贴片Led发光二极管正负极

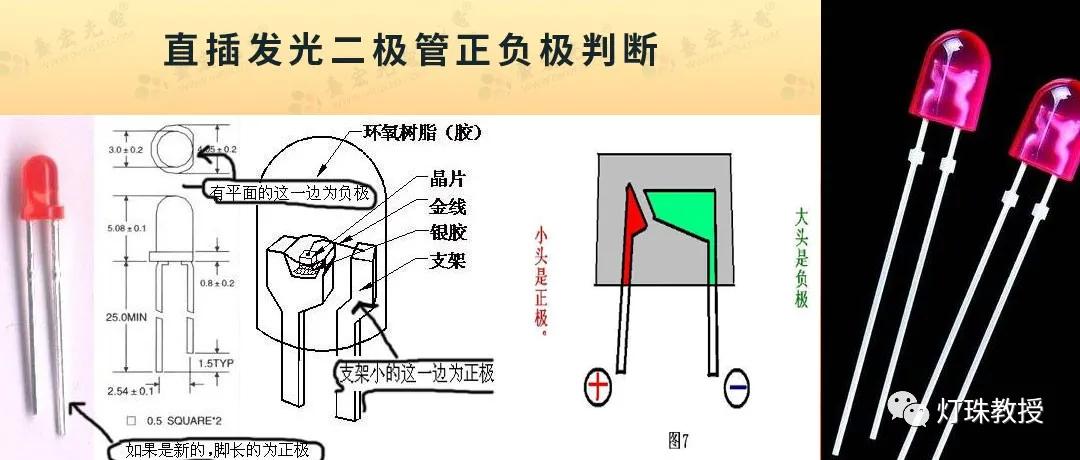

2、直插发光二极管看灯珠引脚，发光二极管引脚一般比较长的为正极，引脚比较短的为负极；
3、直插发光二极管看管内形状，插件灯从侧面观察两条引出线在管体内的形状，小的为正极，大的为负极；
4、贴片灯和直插灯珠都可以通过万用表测试法，测试时把万用表调节到二极管档位，二极管发光时，红表笔接的一端正极；黑表笔接的一端为负极。
这是比较常规的发光二极管正负极判断法。
大功率发光二极管正负极一般比较容易判断，看板子上面的符号就可以了。

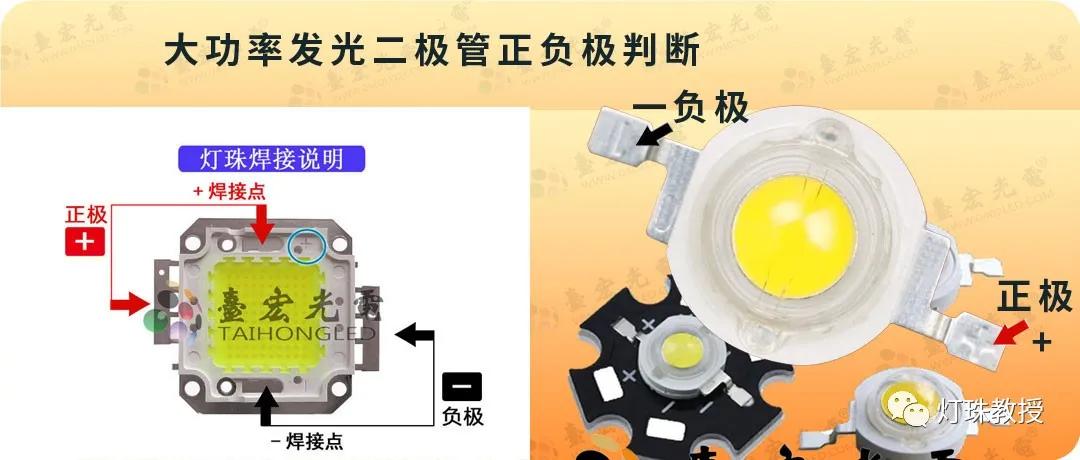

如下图：仿流明大功率灯珠正负极，集成大功率灯珠正负极

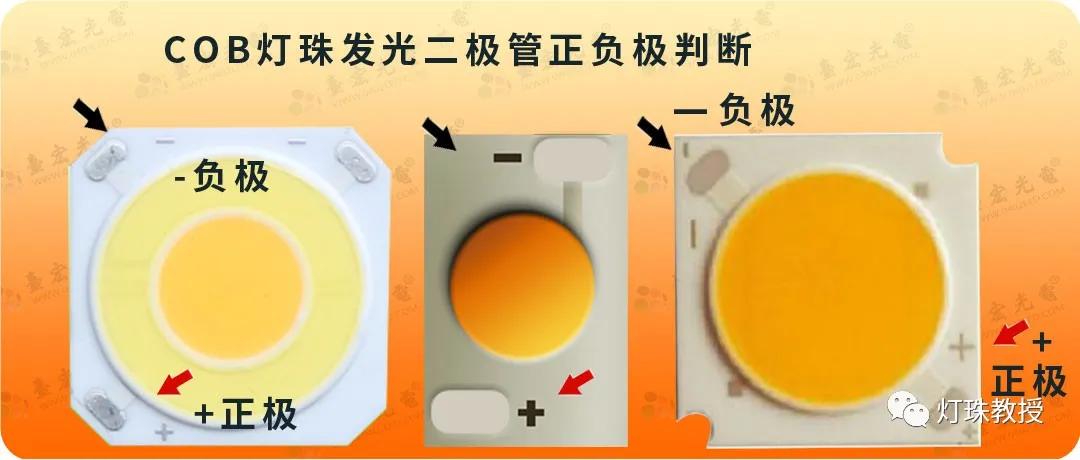

如下图：COB LED大功率灯珠正负极
COB光源正负极判断
总的来说，发光二极管正负极还是比较容易判断的，如果你不知道怎么区分，比较简单的方法是看底板标识或长、短脚，灯杯，或者用万用表测量，都是可以的。
当然，如果你去选型的话，也可以把发光二极管原样寄给LED灯珠厂家，让他们帮你测试，也是可以的。
