万用表的概念和组成

万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表。是一种具有多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、物体温度、电阻、电容容量等。

万用表由表头、测量电路及转换开关等三个主要部分组成。万用表是电子测试维修领域最基本的工具，也是常见离不开的工具，目前数字式万用表已成为主流，已经取代模拟式仪表。与模拟式仪表相比，数字式仪表灵敏度高，精确度高，显示清晰，过载能力强，便于携带，使用更简单。目前国内的万用表品牌厂家有胜利仪器、优利德、宝工、华仪，国外代表的是福禄克，好是挺好就是价格高啊，下面介绍用胜利万用表示范，注意万用表显示OL就是超过量程范围，此时需要选到高量程测量。

万用表使用方法

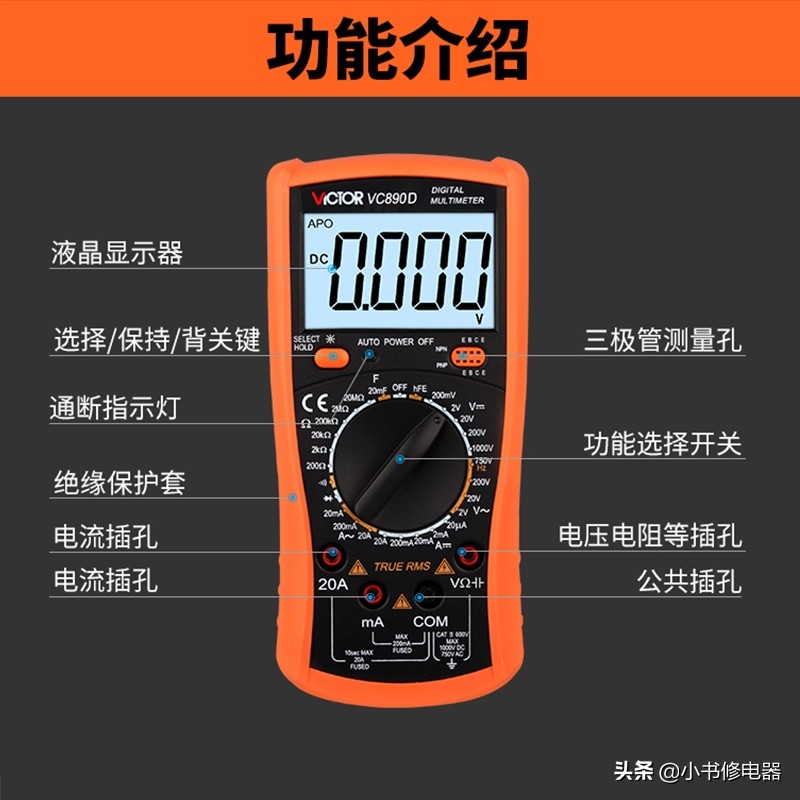

看到上面图片了吧，这就是胜利万用表的基本功能，这是手动调档选择量程的，还有自动量程的，会根据负载自动选择量程，笔者还是觉得手动量程是有灵魂的，自动量程的仪器适合小白和新手，这样学起来也比较快。下面分别介绍万用表如何测量？

万用表测量电阻

在一些电路板中如果电路出现了故障，电路通用含有多个电阻、电容、二极管、三极管等。我们重点介绍如何测量电阻，什么又是电阻呢？

电阻（Resistor）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

万用表怎么测电阻

1、使用数字万用表测量电阻之前，一般都需要先把数字万用表的指针调在OFF的位置上，然后可以使用数字万用表开始测量电阻。接下来应该把数字万用表上的黑笔插入标注了字母“COM”的插孔中，再把红笔插入标注了字母“VΩ”的插孔中，再选择适合的电阻量程。然后再把黑笔和红笔分别接在电阻的两端。这时一定要注意千万不要用手去触碰黑笔和红笔的金属部位，否则会影响到电阻测量结果的精确性，等待屏幕出现稳定的数字，这个数字就是电阻的读数，也就是最终的测量结果。

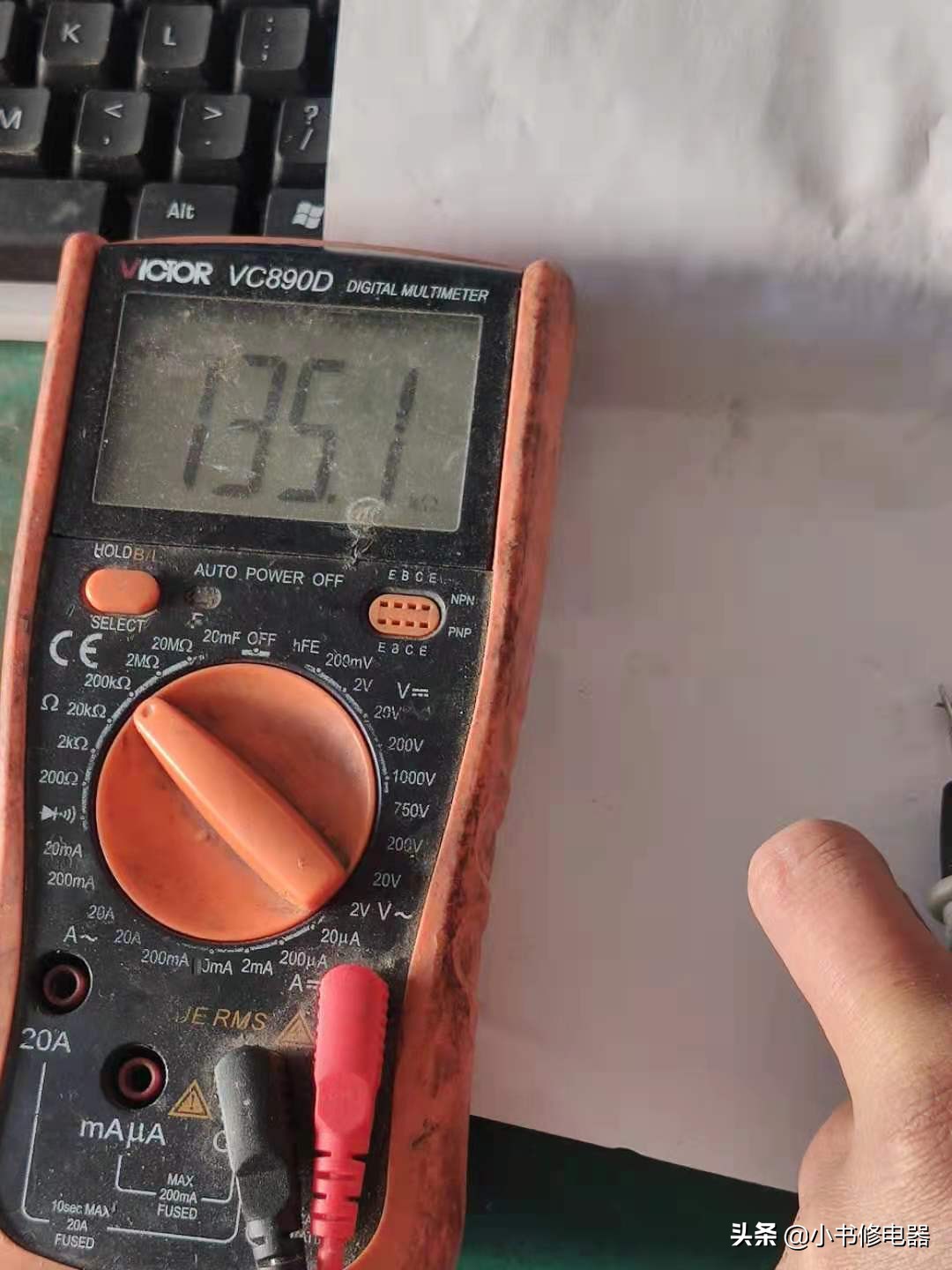

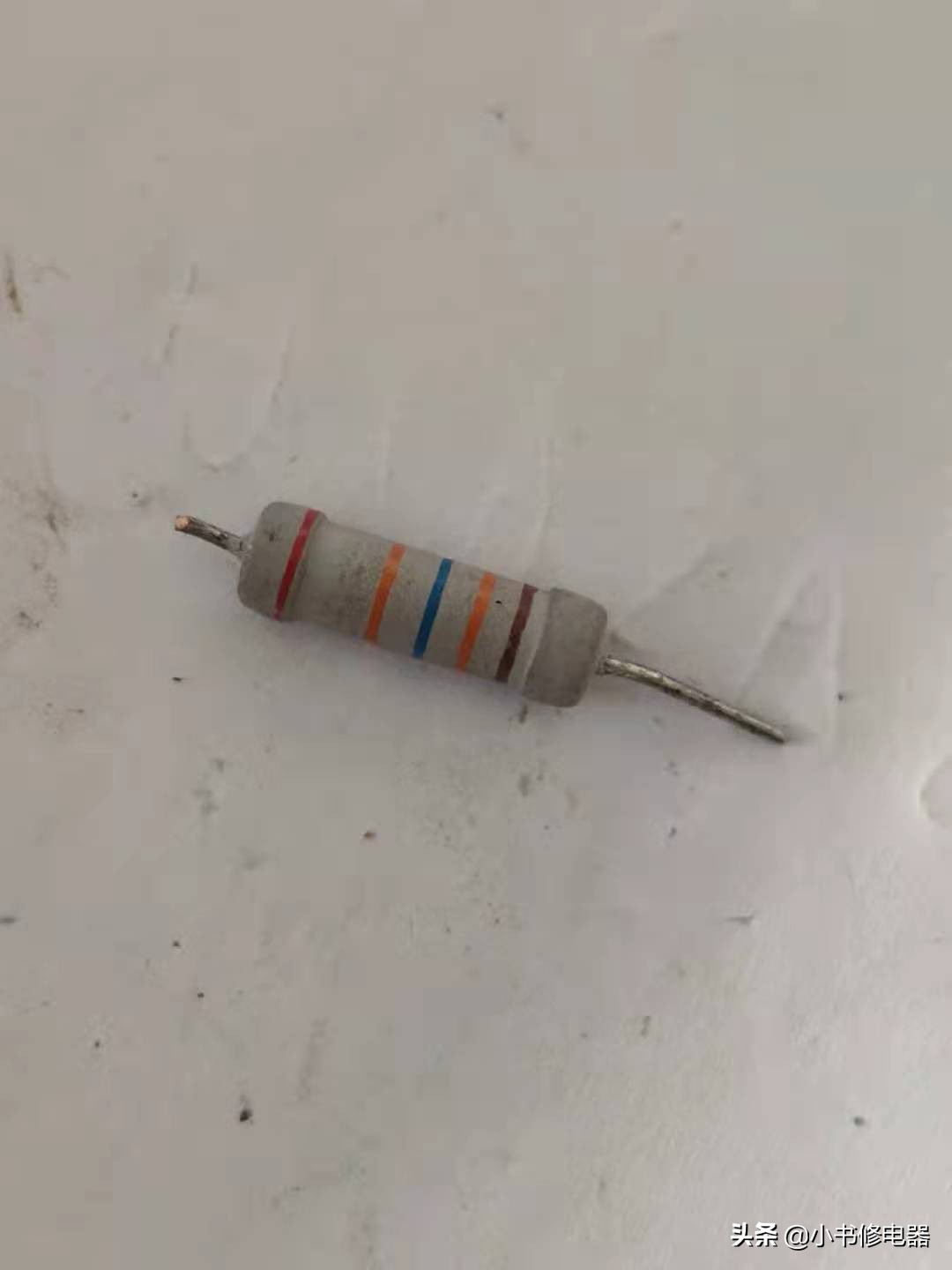

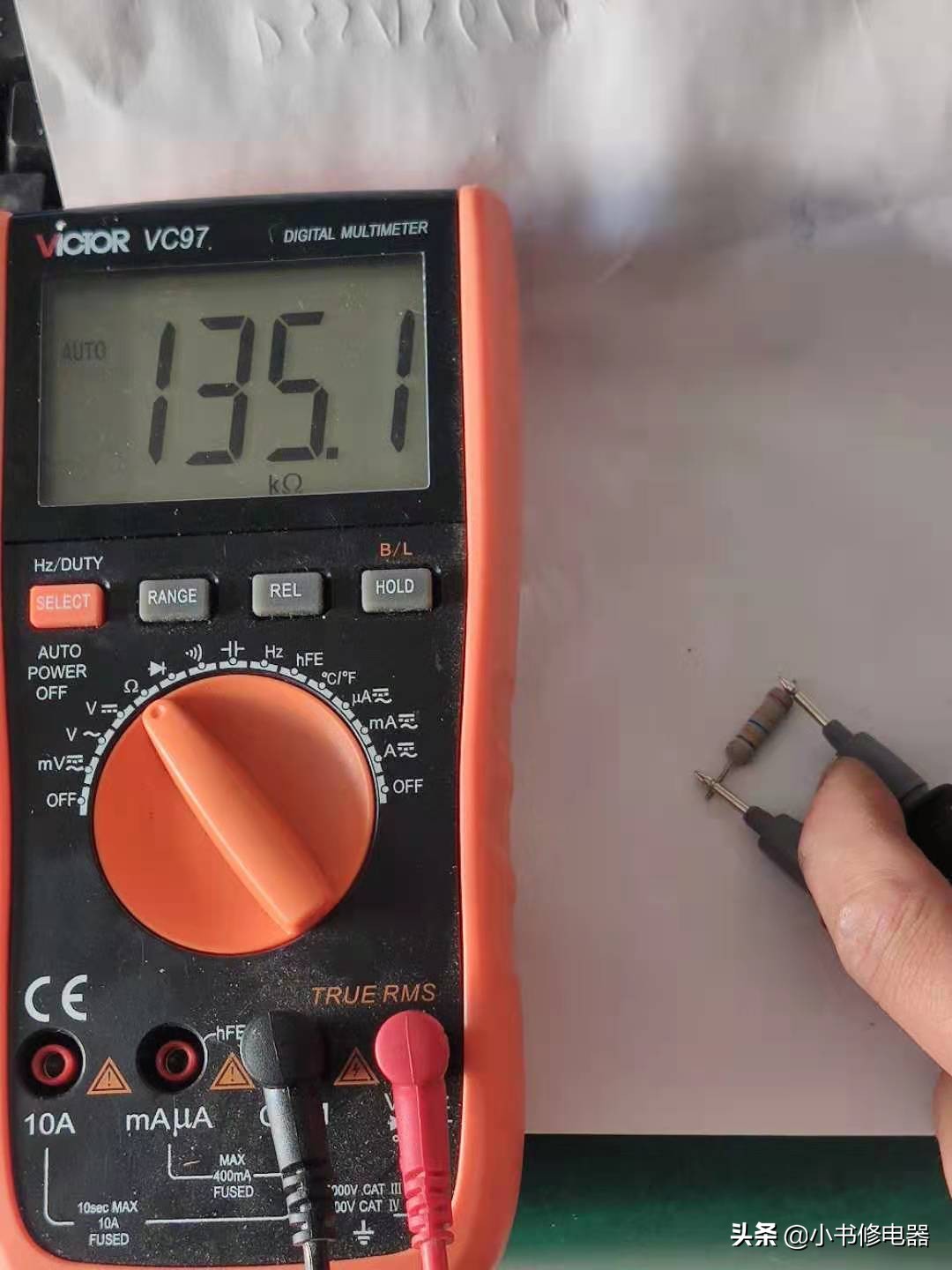

小书下面举例用一个135K的电阻来做示范，这是我从别的地方拆下来的，用上述方法看看测量结果是多少，分别用自动量程表和手动量程表测试，手动挡选择200K档请看下图：

万用表怎么测量电压

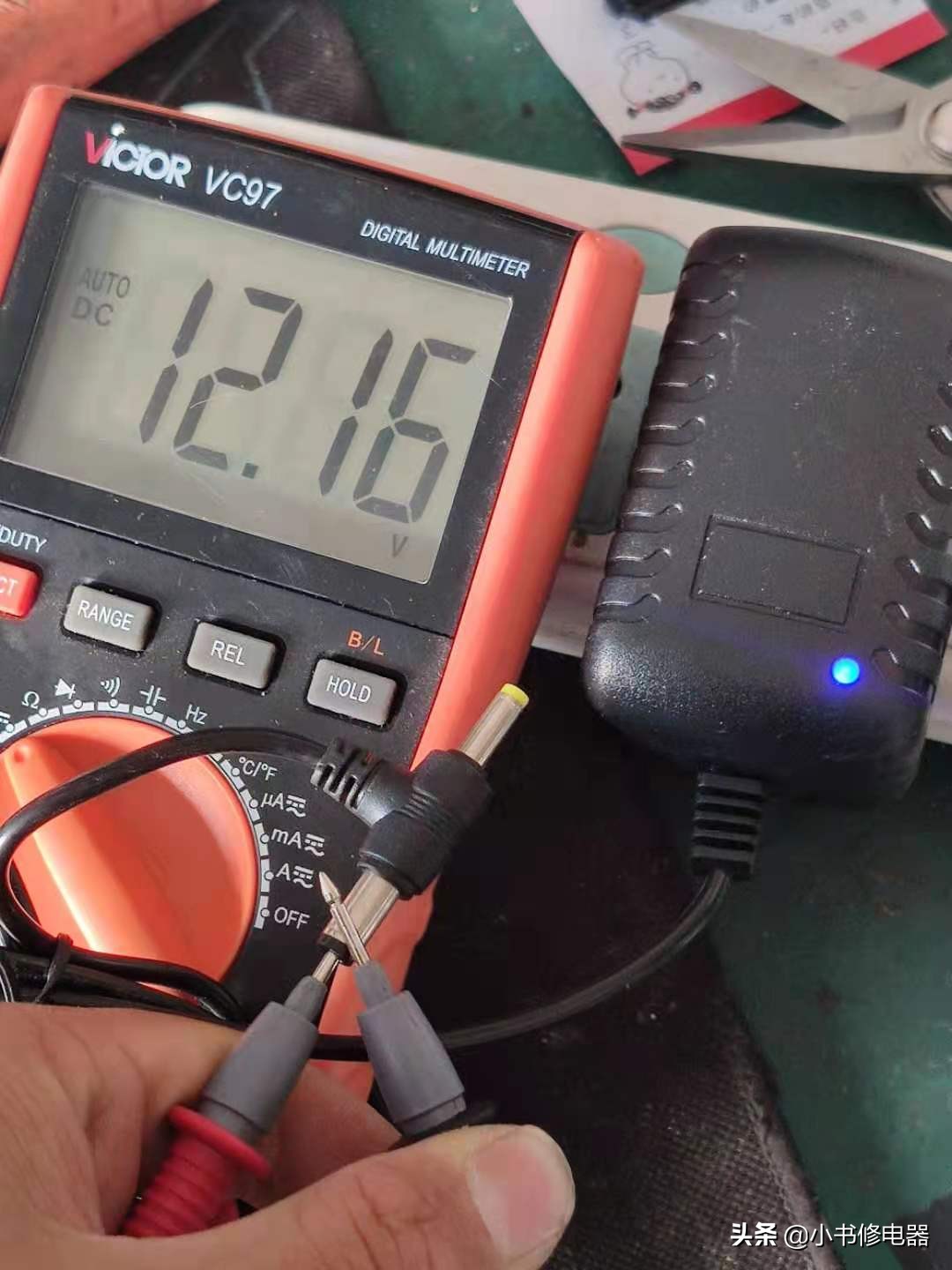

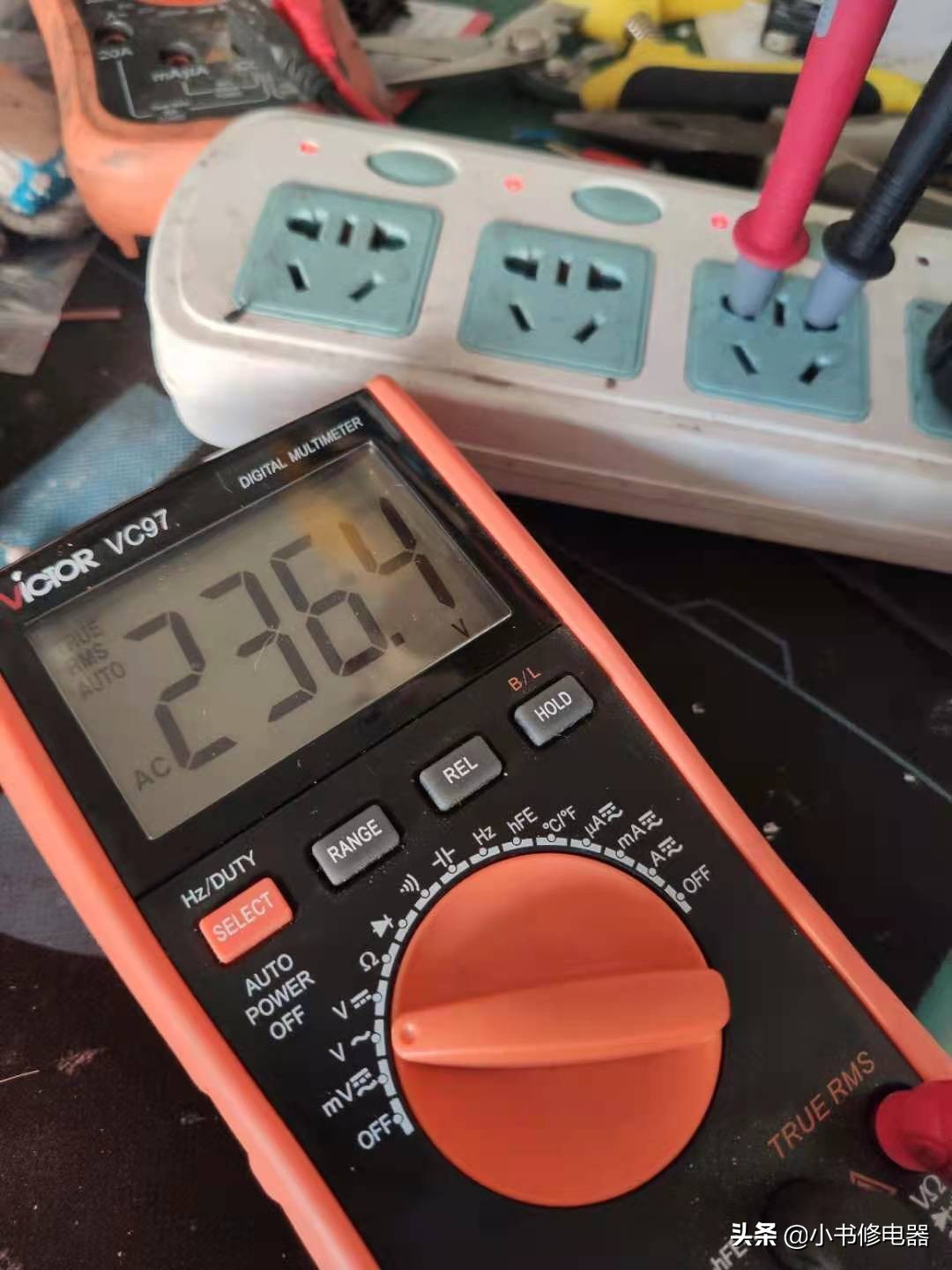

下面说说使用万用表测量电压的正确方法，电压又分为直流电压和交流电压、一样，数字万用表黑表笔插COM口，红表笔插VΩ插孔，将数字万用表打到AC 交流电压档，把表笔接到被测电路的两端，万用表显示的就是被测电压。如果是测直流电，将数字万用表打到DC 直流电压档，把表笔接到被测电路的两端，万用表显示的就是被测电压。如果电测量电压一定要注意安全，测量阶段手不要碰触表笔，手不要抖防止电路短路造成危险，测量交流电压和直流电压下面分别演示下，实测空载电压为236.4V，直流电压用的一个12v电源适配器做示范，我就用最简洁的语言描述，长篇大论就不搞了,看下图：

万用表如何测量电容

先说说什么是电容，它又是起什么作用的，电容器顾名思义就是‘装电的容器’，是一种容纳电荷的器件。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面，电容器的作用有电容器广泛应用在各种高、低频电路和电源电路中，起退耦（指消除或减轻两个以上电路间在某方面相互影响的方法）、耦合（将两个或两个以上的电路连接起来并使之相互影响的方法）滤波（滤除干扰信号、杂波等）、旁路（与某元器件或某电路相并联，其中某一端接地）、谐振（指与电感并联或串联后，其振荡频率与输入频率相同是产生的现象。例如，调谐选择电台频率）、降压、定时等作用。

使用万用表测量方法

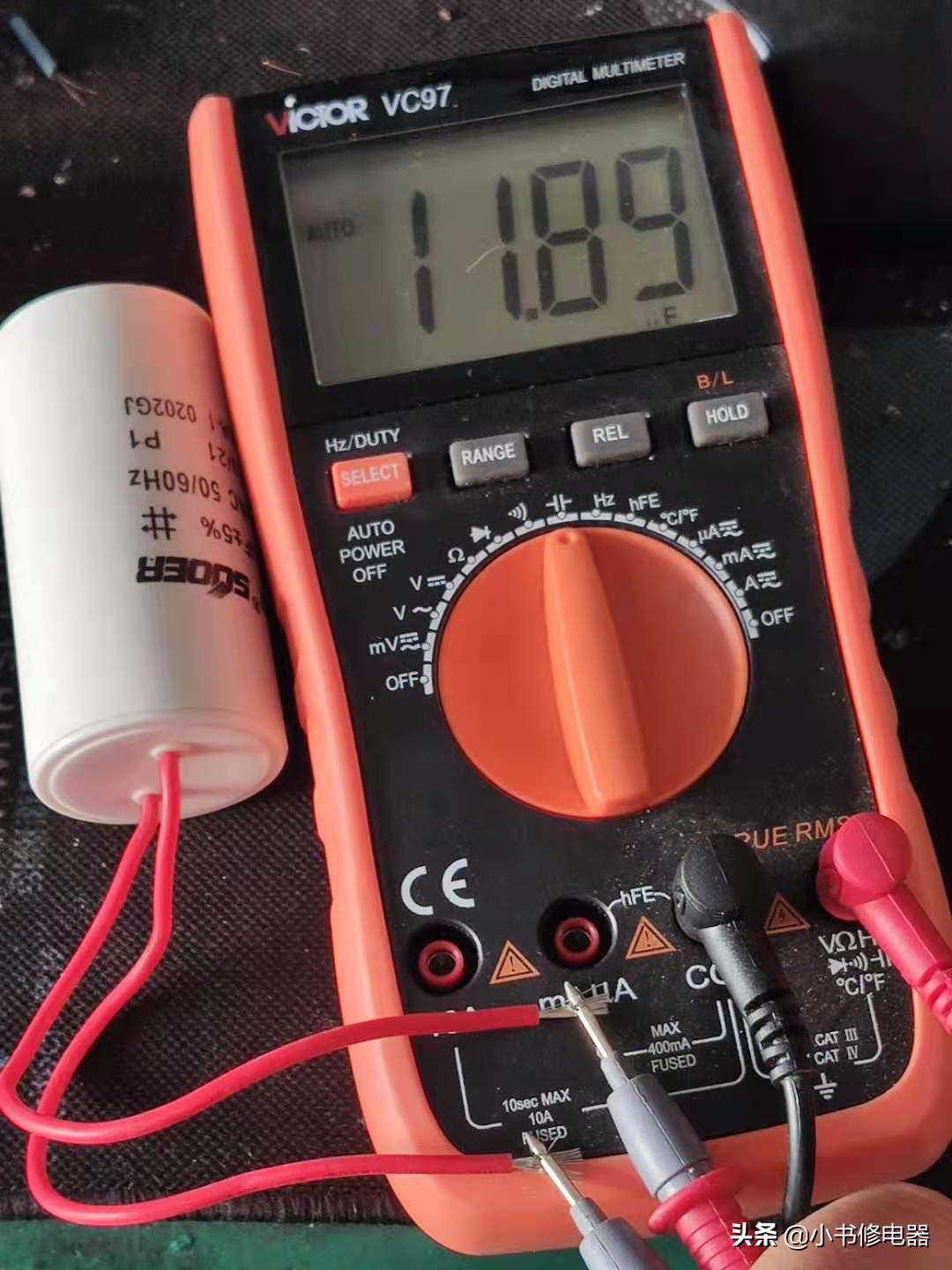

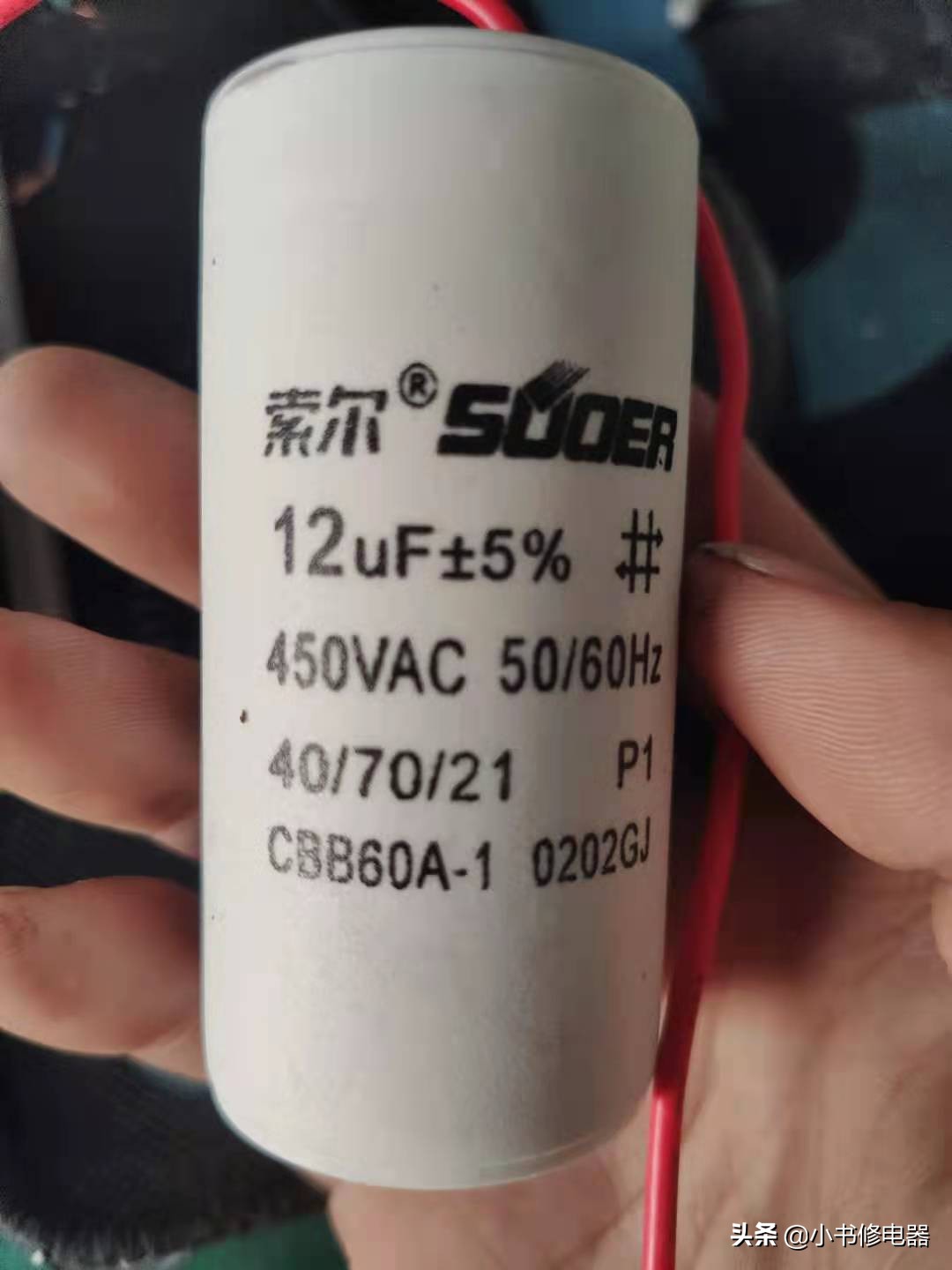

测量电容的时候，一样要归零到OFF位置然后拨动旋钮至F位置，黑表笔同样插入COM口公共端，红色表笔插入VΩ口一般万用表测量电容支持最大的量程是20000电容，接下来小书用一个洗衣机的6UF脱水启动电容作为示范这种电容体积较大不分正负极的，结果实测11.89UF，误差在正负百分之五都是正常不影响的请看下图：

万用表如何测量通断

还是开始第一步将黑表笔和红表笔插在对应的接口位置，这里黑表笔插在接口，也就是公用接an口，红表笔插在VΩ接口，测压电压电阻电流等，这也是万用表通用插法。

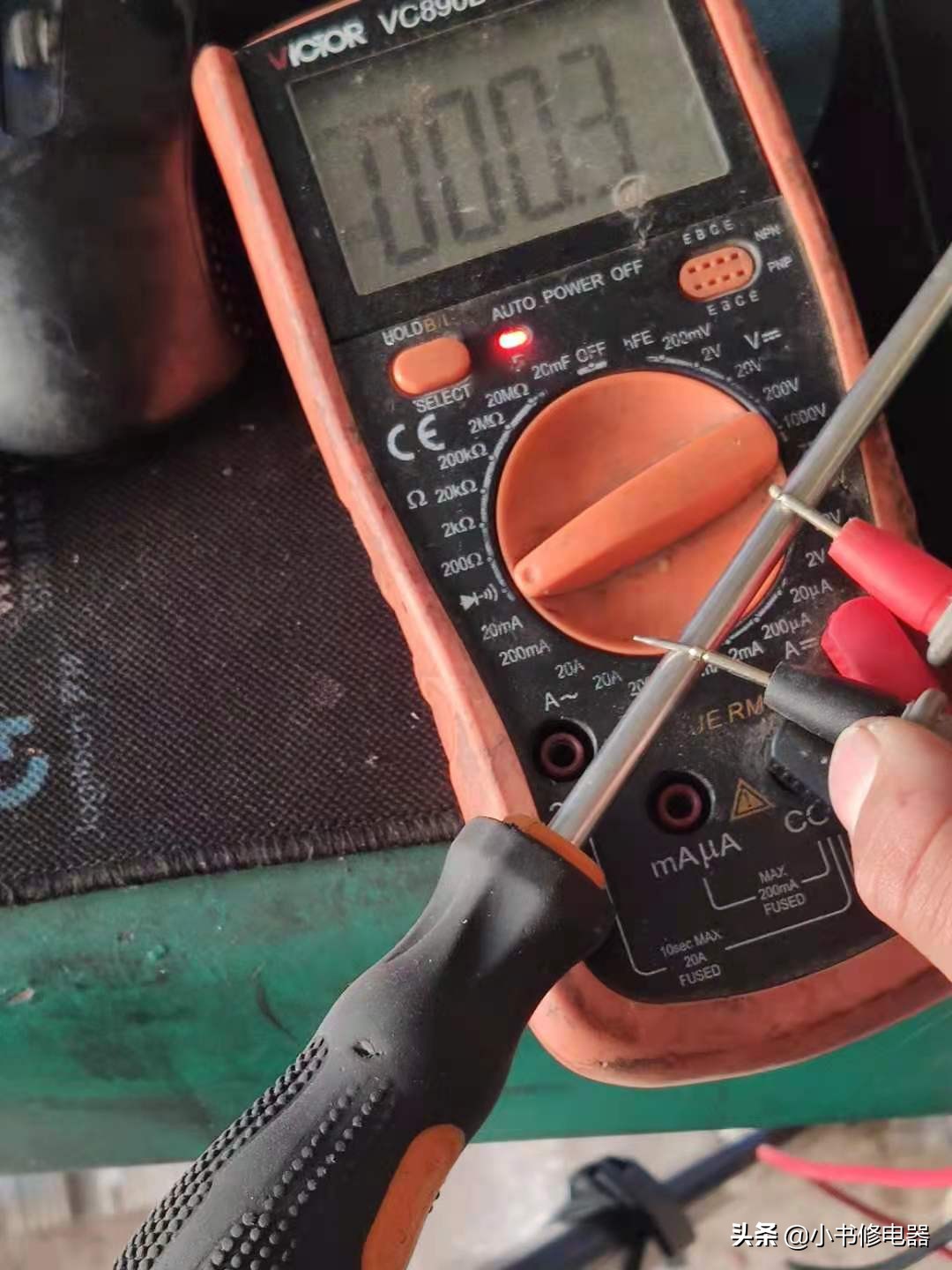

接着把万用表旋钮拨到那个像反过来的WIFI标志的那个图标上去，其实万用表使用这个功能的频率是最高的，像我们家的电线啊，不通电了用这个通断档测试基本就可以查出来了，并且会有蜂鸣声音出来，电阻在100 欧姆以下的都会鸣叫的，屏幕也会显示被测导体的电阻数值。小书用一把螺丝刀作为示范看下图

写在结尾

由于笔者工作忙碌未能将剩下的电流测试方法和三极管测试方法进行描述，后期会在空闲的日子里继续把这两篇内容给补全，感谢大家的支持，码字不易，觉得有用就点个赞加个关注呗！！！[呲牙]
