先简单列举一下水电安装图纸符号含义

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设

CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线

PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位

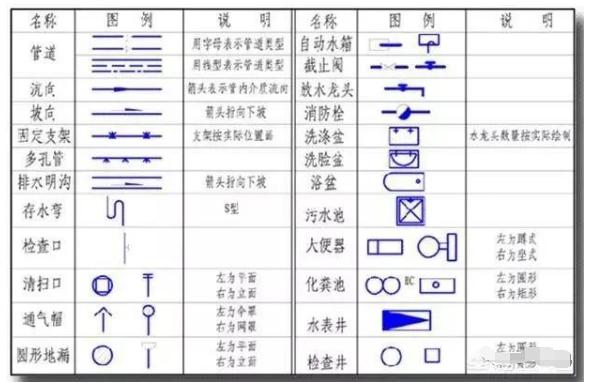

给水排水工程图中的常用图例：

以上都是水电安装图纸常见的符号含义，朋友们要多看多练习，孰能成巧。

接下来我们说重点：水电安装图纸如何分析？

看水电施图一定要让自己的大脑有很强的空间立体感，要有身临其境的感受跟着管道走。

第一点、平面图和系统图:看水安装图纸的时候，需要将平面图和系统图对比看，这样才能明白管道的走向、不同地方不同内径、在什么地方需要分配水点、配水点标高是多少；

第二点、排水和用水设施：在看给水的时候，看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理；

第三点、 洗衣机给水点：如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

再给大家说说，在看水电安装图纸时，要注意的几个方面：

一、看水电安装图的时候，还要结合土建看。结构梁的大小、预埋套管大小、建筑标高等，水电设施安装后房间使用高度有没有影响。房间尺寸、墙身尺寸、筏板厚度、找平层厚度、保温属内保温还是外保温、保温层厚度、内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

二、熟悉设计说明：所以要先看得懂图例,熟悉设计说明,然后,对照图纸给的图例来看图,读图时,可按引入管-水表井-干管-支管-用水设备的顺序进行。这样读图能省时准确，对电的也是这个道理，配电箱-电线回路-用电设备等,说白了就是源头-连接-设备,这样你在识图过程中才不会晕头转向，以至于找不到关键点，一定要沉下心，仔细阅读，按部就班的，相信利用这个方法都会很快的学会看水电图纸

学习没有直径，只有方法对了，才能很快的掌握知识。

上一期答案：

11.X 12. √ 13. X 14. X 15. √ 16. √ 17. √ 18. √ 19. X 20. √ 21. √

以下问题都回答正确的话可以私聊获得小礼品或者学习视频（下一期附上正确答案）

22．纯电容电路的平均功率不为零。( )

23．纯电容电路中电流与电压的瞬时值和有效值仍符合欧姆定律。( )

24．负载电阻不变时，纯电阻电路的平均功率与电压成正比。 ( )

25．电阻的单位是Q，电感和电容的单位也是Q。( )

26．原使用白炽灯时导线过热，改用瓦数相同的日光灯以后导线就不会过热。( )

27．相同瓦数的日光灯和白炽灯，日光灯比白炽灯省电。( )

28．电阻、电感、电容的串联电路中，当电容与电感相等时将发生电压谐振。( )

29．电阻、电感、电容的并联电路中，当容抗与感抗相等时将发生电压谐振。( )

30．电阻、电感、电容的串联电路中，当电容与电感相等时将发生电流谐振。( )

31．电阻、电感、电容串联电路中，电阻、电感、电容上的电压必定低于电源电压。( )
