来看一下常用的T568B的接法，首先看一下8根线的排序。

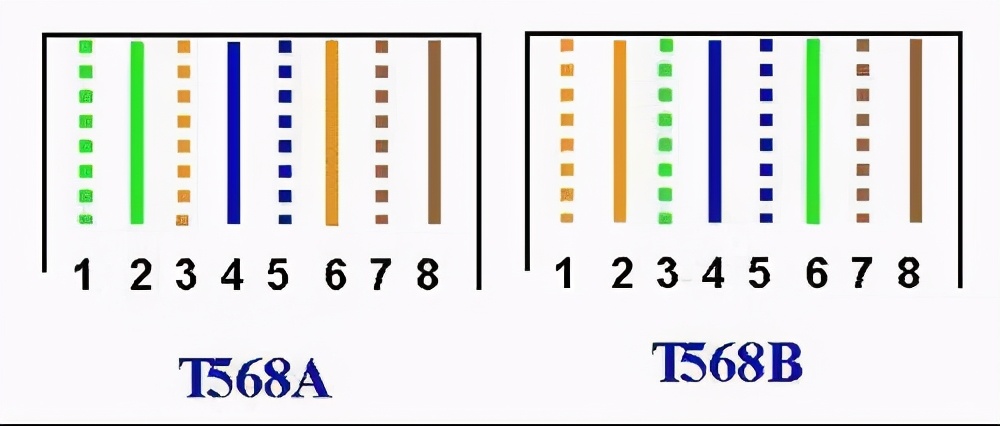

568A标准：
白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
568B标准：（√）
橙白—1，橙—2，绿白—3，蓝—4，蓝白—5， 绿—6，棕白—7，棕黑—8
常见的两种做法排序
1,2 线是一个绕对,3,6 线是一个绕对,4,5 线是一个绕对,7,8 线是一个绕对，双绞线中4/5，7/8这四根线没有定义，所以1.2.3.6这四根线别接错就行。这种只适用于百兆以内的家用接线法，千兆以上的8根线要求更高。

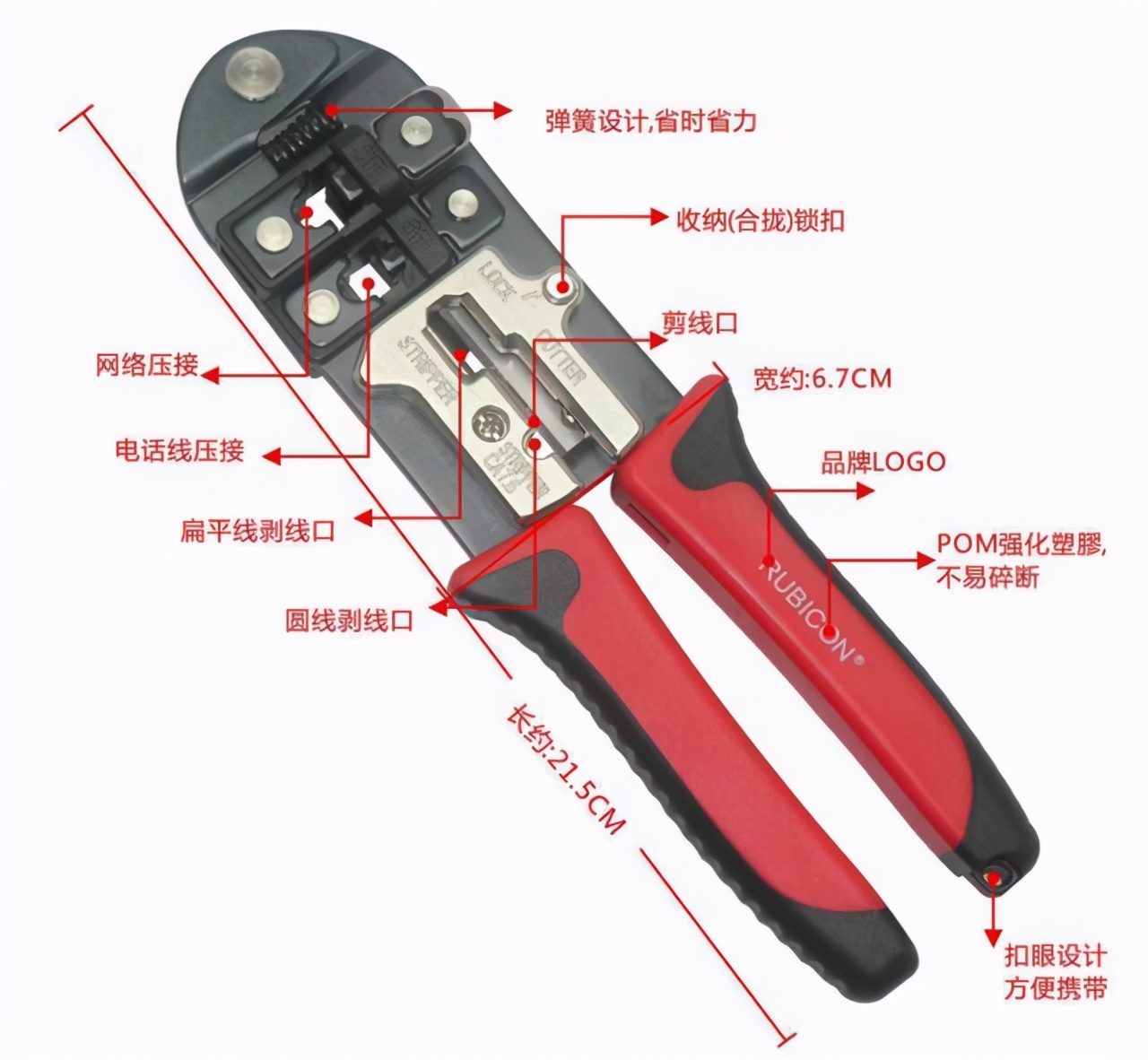

常见网线钳的各个功能

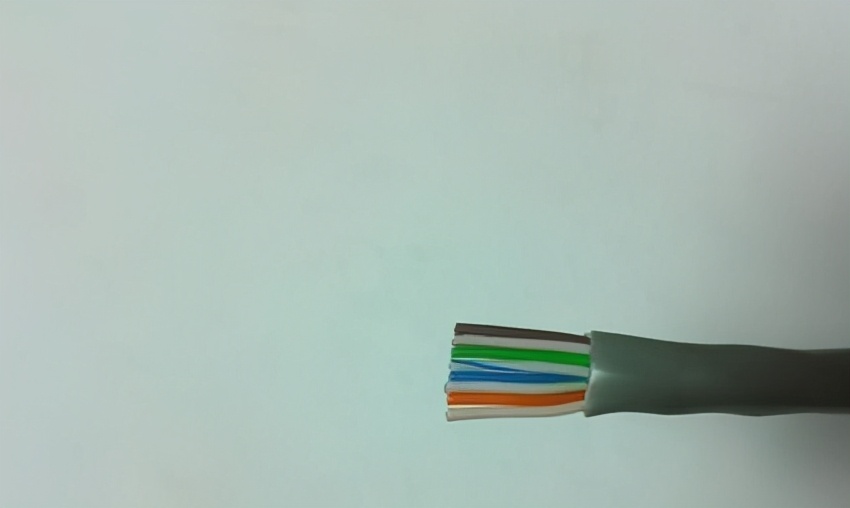

先用压线钳给网线剥大约3公分左右的外皮，然后8根线排好序。
长度留好使用网线钳剪去多余

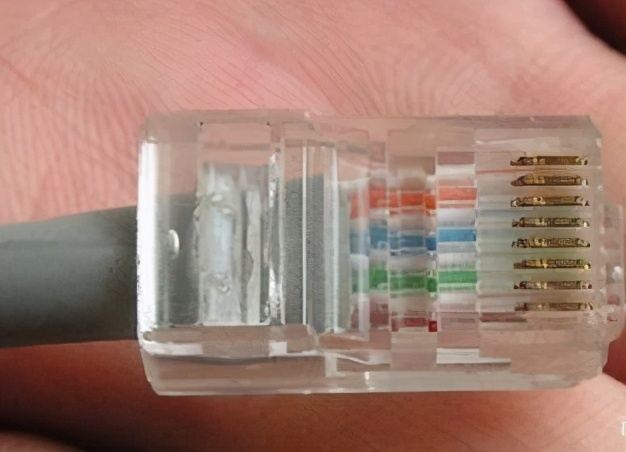

然后把线插入水晶头，水晶头有铜片的一面朝上
网线插入水晶头插紧
最后用压线钳压一下就完成了

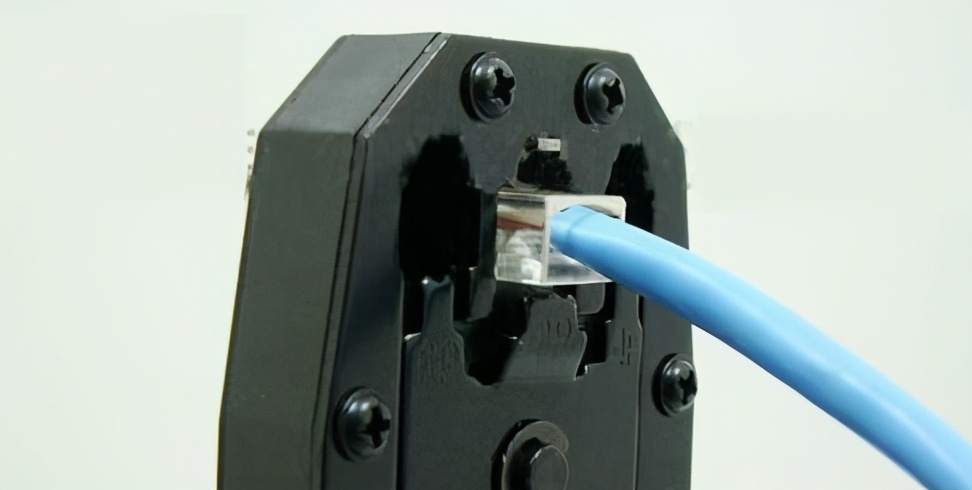

用网线钳压紧
有条件的话把水晶头两端插在测试仪上，打开测试开关，两边指示灯开始同步亮起，如果1到8顺序亮起则接线正确，如果跳过某一个数字说明对应的接线有误或线没有压好。
