反馈是指将输出量(电压或电流)的一部分或全部通过某种方式送回到输入回路，来影响输入量(电压或电流)。负反馈电路主要有提高放大电路的放大倍数的稳定性；减小非线性失真；抑制噪声；扩展频带；对输入电阻和输出电阻的影响等作用[来看我]

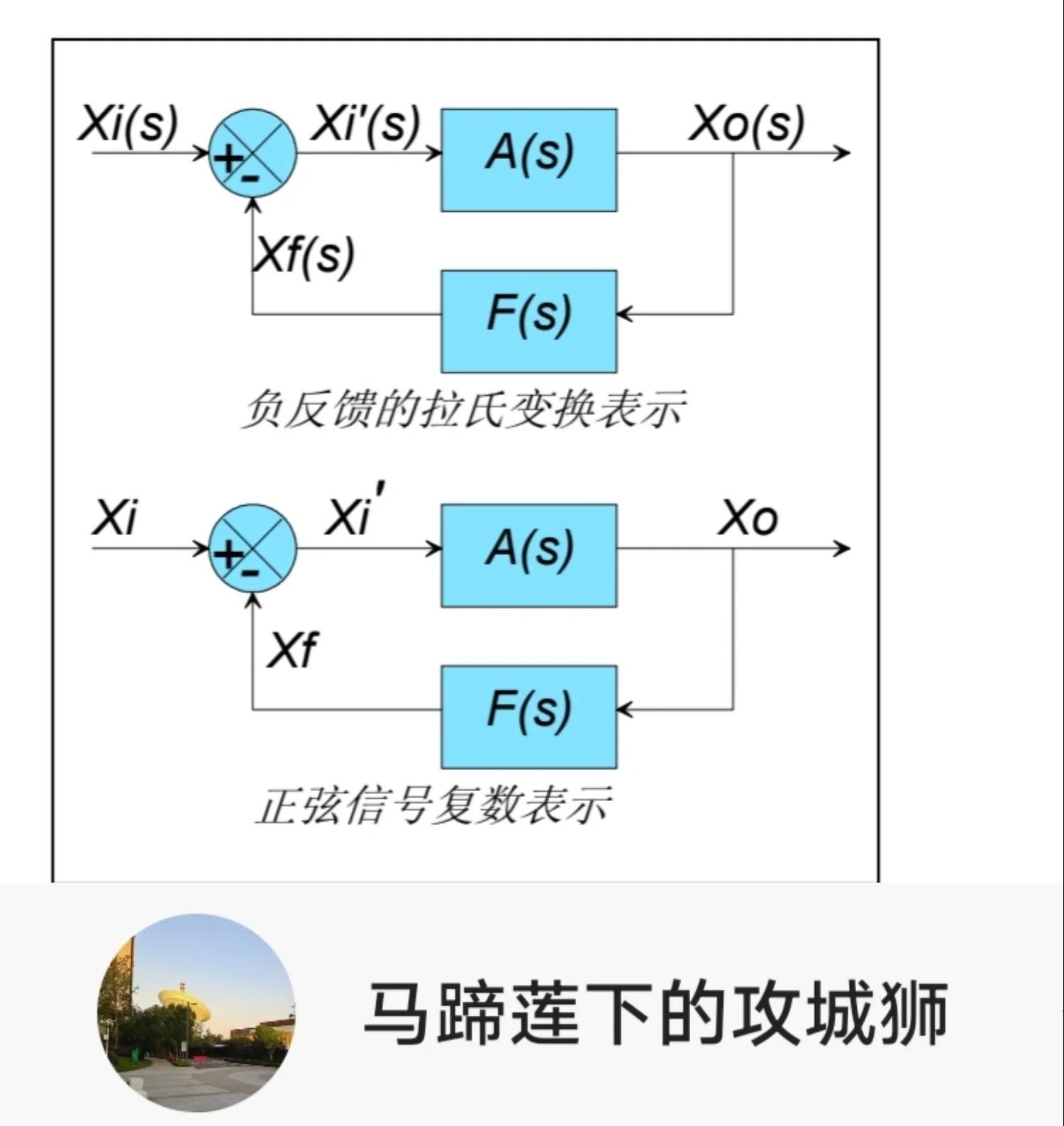

由上图可知Af=A/(1+A*F)，|1+A*F|称为反馈深度。
话不多说，先来解答两个问题[来看我][来看我]
一、判断反馈电路类型的思路？
①电路中是否存在反馈通路是判断电路存在反馈的依据。
②反馈类型有电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈。判断反馈类型的思路一般是先判断是电压反馈还是电流反馈，再判断是串联比较还是并联比较(反馈信号是电压还是电流)，最后判断是正反馈还是负反馈。
二、判断反馈类型的方法？
①电压反馈or电流反馈[来看我][来看我]
将负载RL短路;若此时反馈消失，则为电压反馈;如果将负载RL开路，反馈消失，则为电流反馈。
②串联反馈or并联反馈[来看我][来看我]
将反馈放大器的输入端短路，若反馈信号影响不到放大器的输入端，则为并联反馈；若反馈信号依然可以能影响放大器的输入端，则为串联反馈。
③判断反馈的极性[来看我][来看我]
常用瞬时极性法判断反馈的极性。先假设将在反馈通路与输入回路的连接处断开；再假定输入信号有个瞬时信号，然后分析该瞬时信号经过放大后反馈回来时将对输入量产的影响。若其趋势使输入量变化的趋势得到加强则为正反馈；反之，使输入量变化的趋势受到削弱则为负反馈。
注意:反馈还可以分为交流反馈和直流反馈，交流反馈影响电路的交流性能，直流反馈影响电路的直流性能。
不多说，总结一下四种反馈类型的特性[来看我][来看我]

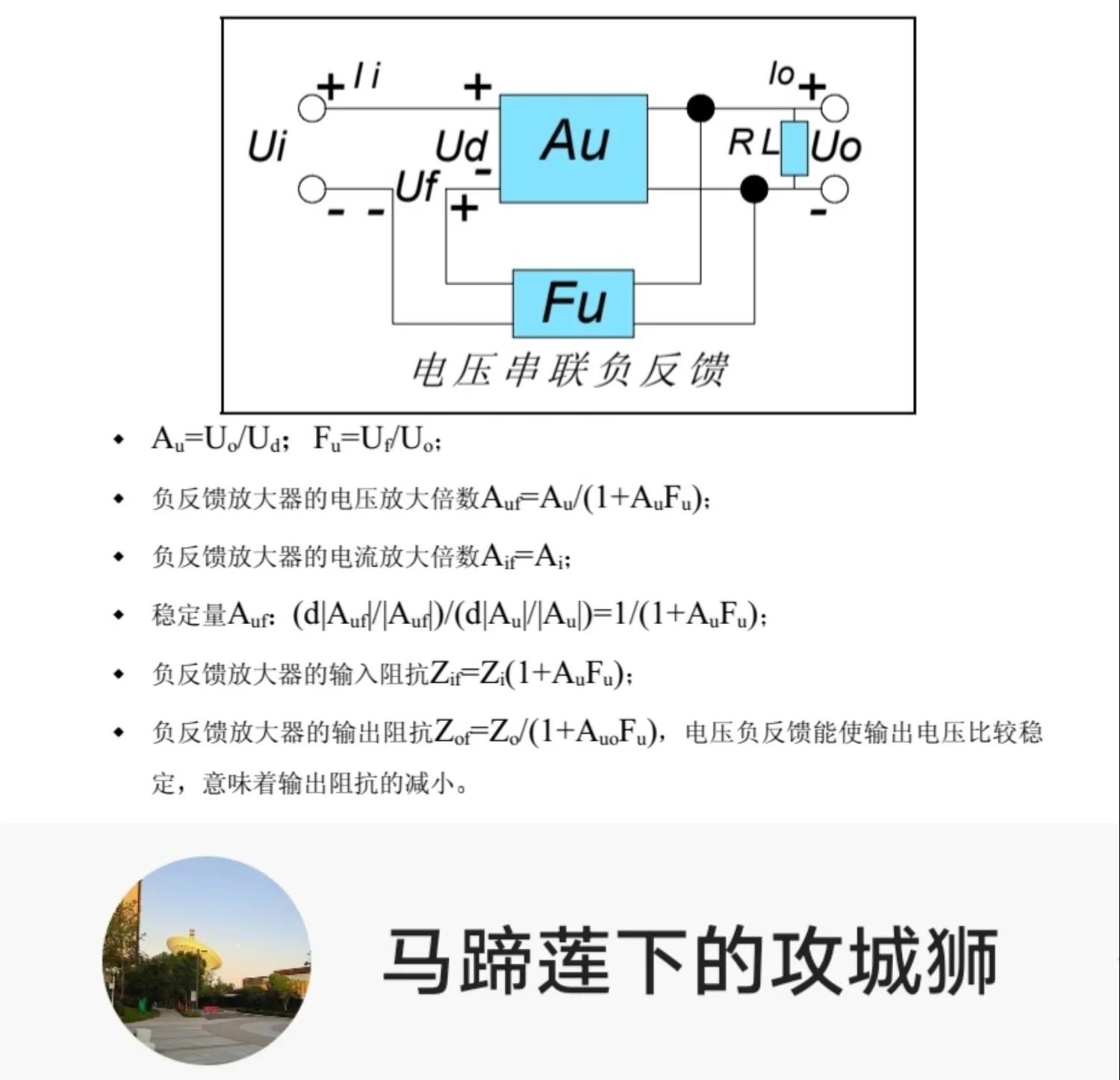

①电压串联负反馈[来看我][来看我]

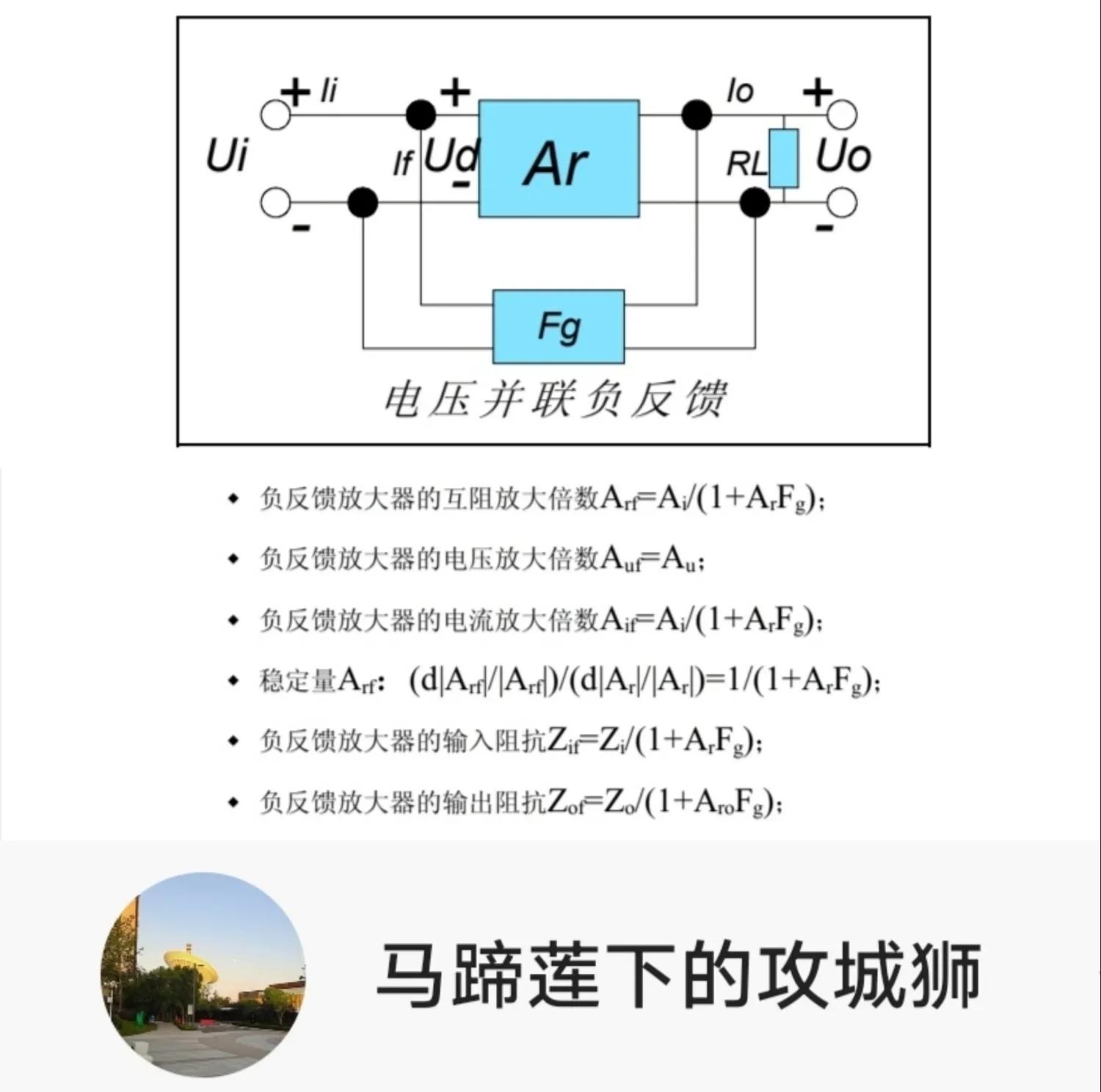

②电压并联负反馈[来看我][来看我]

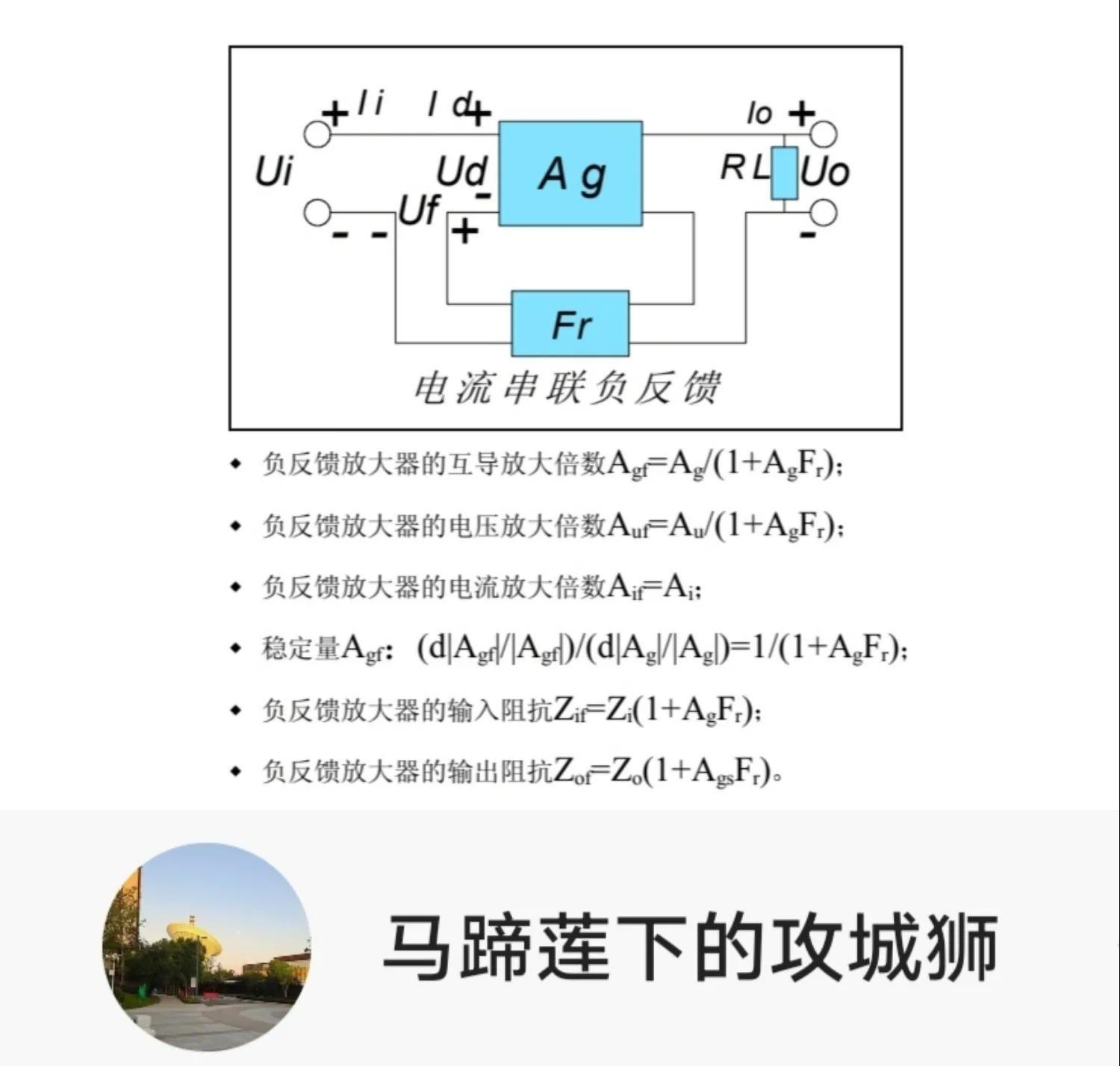

③电流串联负反馈[来看我][来看我]

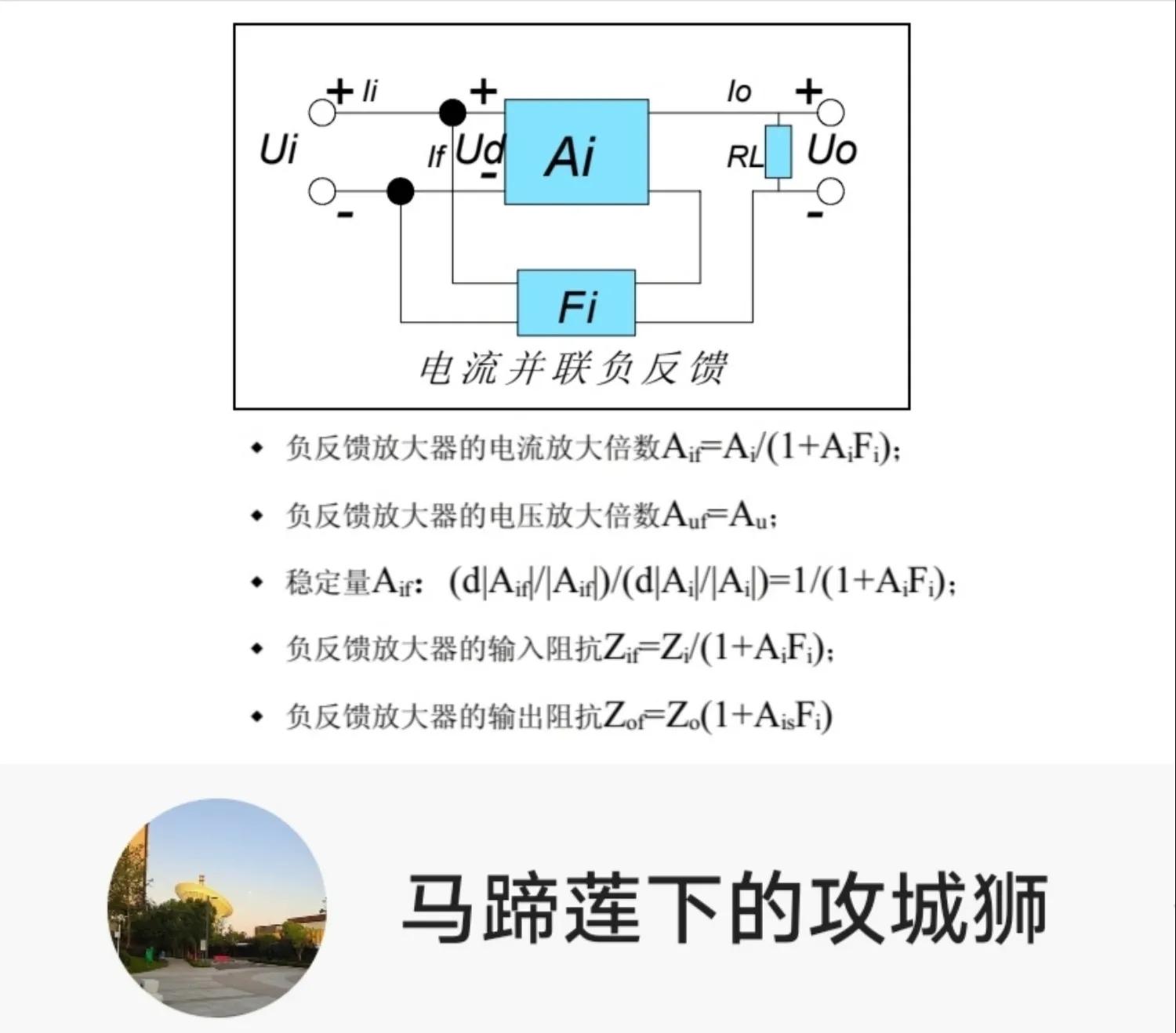

④电流并联负反馈[来看我][来看我]
学习在于坚持，知识源于共享[来看我][来看我]
欢迎转发关注，评论区一起交流学习[奸笑]
