钢板桩的介绍钢板桩于20世纪初在欧洲开始生产，1903年，日本首次通过进口在三井本馆的挡土施工中采用，基于钢板桩特殊的使用性能，1923年，日本在关东大震灾修复工程中大量进口采用。20世纪50年代，我国首次在铁路桥梁围堰施工中，由铁道部大桥
钢板桩的介绍
钢板桩于20世纪初在欧洲开始生产，1903年，日本首次通过进口在三井本馆的挡土施工中采用，基于钢板桩特殊的使用性能，1923年，日本在关东大震灾修复工程中大量进口采用。20世纪50年代，我国首次在铁路桥梁围堰施工中，由铁道部大桥局从原苏联引进使用。随着我国经济的快速发展，钢板桩挡墙作为一种快捷、高效、环保的建筑工法得以认可并发展。
钢板桩优点
1． 高质量（高强度，轻型，隔水性良好）
2． 施工简单，工期缩短
3． 耐久性良好，寿命20—50年
4． 建设费用便宜
5． 互换性良好，可重复使用3—5次
6． 施工具有显著的环保效果，大量减少了取土量和混凝土的 使用量，有效地保护了土地资源 7． 救灾抢险的时效性较强，如防洪、塌方、塌陷、流沙等
钢板桩支护

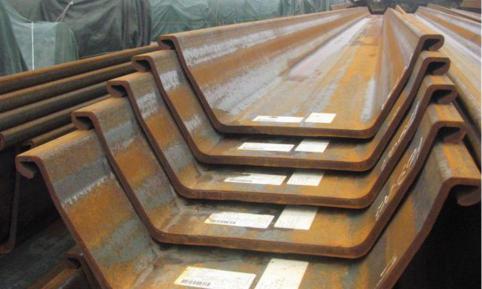

当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。板桩支撑可分为无锚板桩(悬臂式板桩)和有锚板桩。常用的钢板桩为U型钢板桩，又称拉森钢板桩。
无锚板桩的单独打入法
钢板桩入土连接
U型板桩的相互连接
板桩施工要正确选择打桩方法、打桩机械和流水段划分，以保证打设后的板桩墙有足够的刚度和防水作用。
打桩方法的选择
钢板桩打入法一般分为单独打入法、双层围檩插桩法和分段复打法。 钢板桩单独打入法适用于桩长小于10m，且工程要求不高的钢板桩支撑施工。
双层围檩插桩法是在桩的轴线两侧先安装双层围檩(一定高度的钢制栅栏)支架后，将钢板桩依次锁口咬合全部插入双层围檩间。
分段复打法是在板桩轴线一侧安装好单层围檩支架，将10～20块钢板桩拼装组成施工段插入土中一定深度，形成一段钢板桩墙，即屏风墙。
振动打桩锤
静压打桩机
