华仪电子: 提供不同地区LED测试标准解决方案

深入了解各项标准 确保拥有最佳效能和安全性

LED为照明趋势的主流

相较于其他照明技术，LED拥有更多的优势，因此，LED已成为了照明产业的趋势主流。由于大众对于LED照明有许多不同的需求，像是节能、更好的控制性、低成本或是潜在的健康效益，因而各式各样的产品不断推陈出新，从而也让这个市场的竞争更加激烈。从商业、工业到家庭，LED的应用非常广泛。随著市场对于LED的需求持续增加，每一个照明相关组件的制造商都需要通过产业标准的测试以取得认证，让大众认可其产品的质量和安全性。

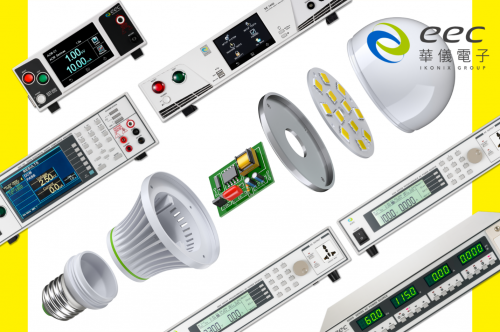

认识LED产品组件

藉由认识每一个LED产品的组件，可进一步了解LED市场的现况和产品测试的需求。每个LED产品都是从半导体晶圆为制作的起点;晶圆上的金属导线和LED驱动器，用以调节单一或一系列LED的功率。LED产品通常也会加上散热器，用以消散由光所产生的热能。另外，位于LED上方的反光片，则能改变光线的反射距离。

LED的测试可在各个组件(例如：基板、驱动器、安定器、壳体)和成品上执行，从研发(R&D)到产品制造，整个生产过程中的每一个阶段都需要进行测试，而测试的参数在每一个阶段也会有所不同，其中，在制造阶段所使用的参数则较为严苛。最后，每个LED照明产品在到达客户手上之前，都要经过耐压测试，以确保该产品在使用上的安全性。

LED产品的测试标准

虽然LED产品为工业和家庭用户带来了许多好处，但为了确保拥有最佳的效能和安全性，这些产品都必须符合一系列区域性和国际化标准。这些标准包括了国际电工委员会(IEC)全球测试标准、中国的国家标准(GB)，以及台湾的中华民国国家标准(CNS)。在多数的情况之下，绝大部分的测试标准大多雷同，但各个国家为因应当地的标准，在测定值上会有些许差异。一般而言，产品从研发到量产的整个制造过程中，每一个阶段都有不同的安全性或效能测试标准。

LED产品的安全标准

如同前面所述，安全标准会因地区而异。LED的IEC标准涵盖了几项产品组件和安全项目，包括：IEC 61347：光源控制装置、IEC 60598：灯具、IEC 62031：一般照明模块。

上述IEC标准制订了一系列安全性的要求，用于保护接地、防潮、绝缘、电力强度和防止电击。为了确认这些安全要求都能符合标准，在LED产品的开发过程之中，必须执行以下几项特定的测试：交流耐压(ACW)、接地阻抗(GB)、绝缘电阻(IR)和接触电流(TCT)。

相对而言，中国的GB 7000灯具标准大致相当于IEC 60598灯具标准。同样地，台湾的CNS标准(CNS1433、CNS 15357和CNS 15467)也是基于IEC标准所制定。

LED产品测试的基准

每个测试标准都会制定一个基准，用以评估LED产品或组件是否通过测试。一般来说，耐压和接地测试的结果不应超过该产品所标示之最大电流和电阻值，而绝缘电阻则应在最小建议值的范围内，同时，接触电流不能超过其所标明之电流。每个IEC标准都有自己的测试准则，或者会参考其他的 IEC 相关产品法规。

LED产品的效能标准

和安全标准的测试相同，效能测试通常也会进行耐压测试以确认产品的使用状态。在北美，一些组织制订了照明效能的技术标准，像是北美照明工程学会(IESNA)发布了LM-79-08 标准，为固态照明产品的电力和亮度测量建立了准则。依据此标准，电源应产生电压调节小于(±0.2%)和低总谐波失真(THD <3%)以获得最佳效能。

由美国环境保护局所推出、用以认证节能产品的能源之星，订定了自身的效能标准，例如当设备处于「关闭」模式时，LED的消耗功率必须为0W;而当可调节设备处于待机模式时，消耗功率则必须小于0.5W。美国州级机构也建立了类似的基准，例如加州能源委员会(CEC)建议可调照明产品在待机模式下，消耗功率需 ≤0.2W。

LED产品制造过程中的标准测试

为了确保产品能够符合安全和效能标准，每一个LED灯具都必须经过测试。然而，在量产阶段的测试，还必须同时顾及到生产线的产能，要能以最少的工时达到最大化的产量。

在制造过程中的测试可分为两种：型式测试和例行测试。型式测试通常在实验室环境中的单一产品上进行，用以确认某个产品是否符合设计规范。而例行测试则是在生产在线进行，以确定产品是否符合既定的质量标准。与型式测试相比，例行测试更为严苛，并且以更快的速度进行。

为了符合一般的测试期望，通常例行测试会设置较为严苛的测试参数，并且时间相对较短。例如，假设在实验室中进行耐压测试需要整整60秒的时间，在生产在线通常则需在3秒之内完成。

华仪电子推出一系列优异的LED照明产业解决方案

随着LED照明市场不断地成长，制造商必须面对更严格、更复杂的标准。EEC提供一系列安全测试和电源解决方案，让制造商能够提供超越标准，拥有最安全、最高质量的照明产品给所有客户。从研发到生产线的整个供应链，EEC一系列的LED照明产业解决方案，皆能符合需求。

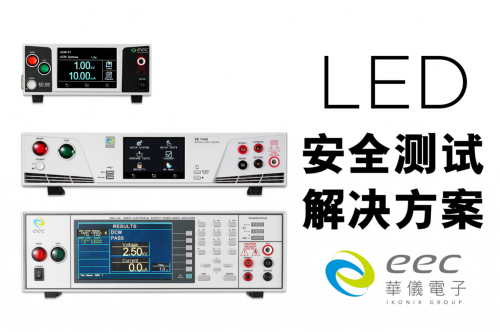

针对安全测试，EEC提供了以下几项解决方案：

EST-300系列 ─ A4大小的尺寸设计不占空间，让机器的摆设配置更具弹性，且重量仅5.5公斤，堪称是市场上最轻巧的耐压测试仪。这台测试仪可执行交流电耐压(ACW)、直流电耐压(DCW ) 和绝缘电阻(IR)测试，并且可与7300系列接地测试仪互连，构成完整的测试解决方案。

SE系列安规综合分析仪 ─ 这款四合一安规分析仪结合了先进的ARC电弧侦测功能、精密的接地阻抗测量和真实负电压，以及最大500VA输出容量的便利性。无须进行复杂的设定，只要按下一个按键，SE系列安规综合分析仪就能透过最多16个信道，针对多功能产品的多个测试点做检测;与EEC 7006矩阵扫描仪相结合，更可扩展至80个测试点，提高测试效率，是生产在线的理想组合。

ESA 系列彩色全功能安规综合分析仪 ─ ESA系列内建7合1系统，一机提供完整的LED测试解决方案，可执行交流电耐压(ACW)、直流电耐压(DCW)、绝缘电阻(IR)、交流接地阻抗(AC GB)、接地导通(GC)、接触电流(TCT)和功率测试(RT)功能。并可选配内建500VA交流电源，能够快速重新检查LED效能，以建立更完整的测试条件。

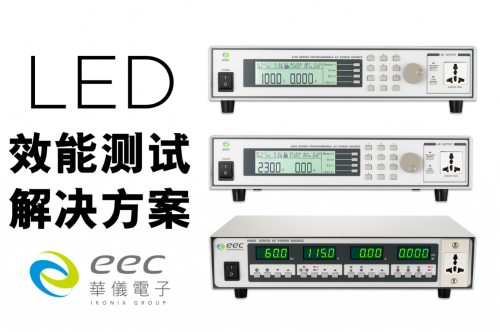

对于效能测试，EEC也有一系列优异的解决方案：

6900S交流电源 ─ 6900S是一款适用于生产在线的简易电源，具有40Hz至450Hz的实时频率调节和高达310V的电压，从灯泡到路灯，无论哪一种LED产品皆可为其供电。

6600系列可程序交流电源 ─ 提供5kVA容量，高度仅222mm，采用超薄9.8吋屏幕显示器，可清楚呈现出测试结果的数据。6600系列为研发和生产线提供了理想的解决方案，能够设置输出波形的起始和结束相位角，以及重现电压瞬升和瞬降的情境，用以模拟不同地区的供电情况。

6700系列线性可程序交流电源 ─ 6700系列透过一系列的功能设置，提供干净无噪声的电源。线性1mA / 0.1W的标准电源分辨率，和可选配的0.1 mA/0.01W高分辨率测量，提供更高的精确度。

LED的效能、环境和经济效益不胜枚举，因而得以在照明市场中持续成长，而其复杂的技术也让制造标准更为严格、更为繁复。EEC推出一系列完整的测试解决方案，以协助制造商确保其产品能够同时符合产业和区域性标准，提供最安全、最优质的LED产品予其用户。

关于华仪电子 (EEC)

四十年来，华仪电子不断的挑战业界标准，为安规及电源测试全方位的规划与解决方案的技术领导者。从产品性能、製造品质到售后服务的重视外，华仪更提供测试方案、应用资讯以及便利的咨询管道，成为客户最安心的选择。

更多相关资讯请参访华仪电子(EEC)官方网站 www.eecextech.com。
