腾锐网络可视化系统中常见的逻辑接口

物理端口，指的是网络设备上物理存在的端口。也就是我们可以看到的设备上的一个一个端口，有10GE端口、40GE端口、100GE端口等等。物理端口的型号和数量，在一定程度上代表了一台设备在网络中的适用性，和收发数据流量的能力。

那么，逻辑接口是什么呢？

逻辑接口，通常指的是用于承载数据交换、转发等功能、但在物理上并不存在、需要通过配置建立的接口。在Teraspek PF系列网络可视交换机的使用中，我们常见的逻辑接口有LAG、ELAG、EGROUP、MEGROUP等，下面我们就逐一介绍下它们的作用和差别。

◥ LAG

LAG（link Aggregation Group，链路聚合组）可以聚合多条并行的物理链路，对上层协议表现为一条逻辑链路。以Teraspek PF系列产品为例，如果将几个物理端口加入到一个LAG，可以提高吞吐量和冗余性，LAG内的端口之间实现负载均衡的流量输出，如果LAG内某端口Down掉，输出到该端口的流量会自动负载均衡输出到LAG内其它link端口。

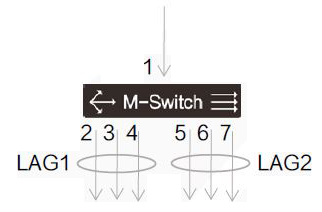

举个LAG应用实例

定义LAG1和LAG2两个LAG逻辑接口：LAG1由端口2、3、4组成，LAG2由端口5、6、7组成。符合某种规则（ACL1）的流量转发到LAG1，转发到LAG1的流量在端口2、3、4之间实现负载均衡输出；符合另一种规则（ACL2）的流量转发到LAG2，转发到LAG2的流量在端口5、6、7之间实现负载均衡输出。

◥ ELAG

ELAG（Enhanced LAG，增强型LAG），ELAG与LAG的功能相似，兼具LAG的负载均衡和冗余性。当ELAG做为流量的输出接口时，流量可以按照配置好的负载均衡方式在ELAG中的接口上均衡输出。与LAG不同的是，ELAG中的物理接口仍可以作为输入/输出接口单独使用，当把物理接口加到ELAG后，命令行上还能对此接口绑定ACL规则、配置速率、强发等，而且该接口绑定ACL规则的输出接口还可以是此接口所在的ELAG。

ELAG最大的作用就是解决LAG使用中的几个应用限制：

* ELAG中每个成员物理接口还可以单独配置、使用；

* ELAG中每个成员物理接口还可以同时成为另一个ELAG中的成员物理接口；

* EALG中每个成员物理接口由于可以单独配置，因此，速率可以不一致；

* 由于ELAG中所有成员物理接口之间都是流量负载均衡的，当一个物理接口同时属于多个ELAG时，该接口会同时接收多个ELAG的负载均衡输出。

◥ EGROUP

EGROUP（Enhanced GROUP，增强组），可以理解为复制流量到端口组。当接口在EGROUP里面的话，匹配ACL以后转到EGROUP后，就可以将命中的流量复制到EGROUP里面的所有接口，如果ACL规则设置为透传的话，那就是复制功能。

EGROUP只能作为流量转发的目的接口使用（只能做输出），可以解决流量复制的问题，EGROUP成员中的每一个物理接口输出的流量都相同。同一个物理接口可以属于不同的EGROUP，接收并输出不同EGROUP复制过来的流量。

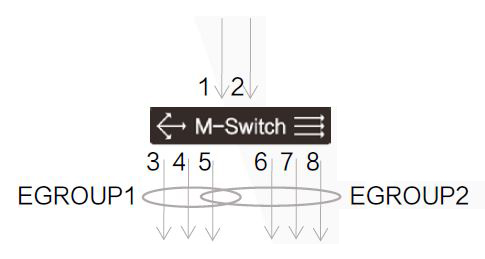

上图是EGROUP的应用实例：1接口的流量复制到EGROUP1（包含接口3、4、5），2接口的流量复制到EGROUP2（包含接口5、6、7、8）。其中，3、4接口流量与1接口流量相同；6、7、8接口流量与2接口流量相同；5接口为1接口流量与2接口流量的和。

◥ MEGROUP

MEGROUP（Multicast EGROUP，多播增强组）当MEGROUP作为流量转发的目的接口时，MEGROUP中的所有接口都可以接收到全量的被转发流量，这个功能和EGROUP没有任何区别，就是完成了流量复制功能。

同时，MEGROUP中的各物理接口还可以作为EACL的过滤项使用，也就是，复制到MEGROUP中的各物理接口上的数据还可以执行出接口规则，用以满足不同的后端系统的流量需求。同一个物理接口可以属于不同的MEGROUP，接收来自不同MEGROUP复制过来的流量。

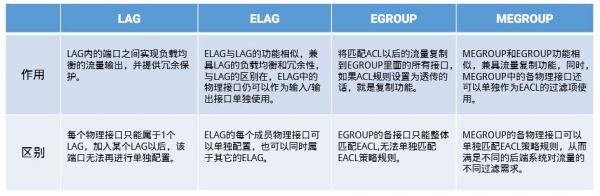

总结和对比
