前言

自苹果不再附送充电器以来，20W快充成为市面上主流的快充规格，并持续优化迭代，以满足当下20W输出的快充充电器需求。外部从单USB-C输出进化成1A1C双输出接口，内部由传统控制器加MOS管的方式进化为集成的控制器，20W高端PD快充，体积在需求的迭代中得到显著缩小。

深圳市鑫晨嘉电子科技有限公司作为专注澳大利亚快充市场的一家高科技公司，长期以来保持与澳规的高端PD快充知名品牌合作生产制造。这次鑫晨嘉推出了一款1A1C双接口的20W快充，双接口均支持快充，内部使用高集成电源方案，整个快充的体积小巧轻盈，使用便捷。下面就对这款充电器进行拆解，看看内部用料和设计，是如何做的如此小巧。

鑫晨嘉20W充电器开箱

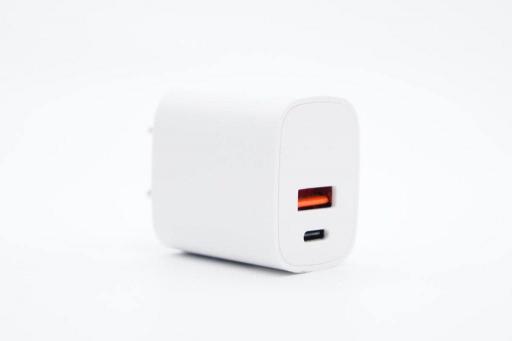

充电器采用PC材质白色外壳，表面全部哑光处理，两侧设计相当比较圆润。

机身一侧印有充电器参数

型号：XCJ-W005

输入：100-240V~50/60HZ 0.5A

USB-C输出：5V3A、9V2.22A、12V1.67A

USB-A输出：5V3A、9V2A、12V1.5A

总输出：5V3A

从侧身的XIN CHEN JIA丝印可以看出充电器是深圳市鑫晨嘉电子科技有限公司生产，已经通过了VI级能效认证。

输入端配备的是澳规插脚。

顶面配有1A1C双输出接口，A口为橘红色胶芯，表面也支持快充。

测得充电器机身高度约为42.52mm。

宽度为40.81mm。

厚度约为28.45mm。

和苹果20W充电器对比，大小相当。

充电器拿在手上的大小直观感受。

净重约为46g。

使用ChargerLAB POWER-Z KT002测得充电器支持QC2.0/3.0、AFC、FCP、SCP快充协议。

测得USB-C口支持PD3.0和PPS快充协议。

鑫晨嘉20W充电器拆解

对鑫晨嘉20W充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。

从输入插脚侧拆开外壳，取出内部电路板。充电器为单板设计，焊接单独的协议小板。

交流输入使用导线焊接连接，两侧焊点均打胶固定。

测得PCBA模块长度约为38.5mm。

宽度约为34.5mm。

高度约为19.6mm。

电源输入端焊接保险丝，NTC热敏电阻以及滤波电容等元件。

输出端使用一颗固态电容滤波，并焊接USB-C协议小板和USB-A母座。

背面一览，可以看到初次级均使用了高集成的电源方案，整个充电器的电路看起来非常简洁。

电路板正面一览，变压器两侧均打胶固定绝缘，元器件松散布局，不易积热。

通过观察发现，电路板初次级之间界限分明，并开有隔离槽增强绝缘。充电器采用高集成反激架构，输出电压由协议芯片控制，通过光耦反馈到初级，实现宽电压输出。下面从输入端开始，介绍整个充电器的各个器件。

输入端延时保险丝来自贝特电子，出料号 932，规格为2A 250V，具有慢熔断特性，能够承受充电器插电时电解电容的充电电流。

整流桥丝印RABS210，2A 1000V。由于这款充电器功率较小，没有采用大功率充电器中的EMI电路。

抑制上电浪涌电流的NTC热敏电阻，丝印5D-7，直径7mm，冷态电阻5Ω。

输入端两颗滤波电容15μF 400V。

差模滤波电感特写，工字磁芯，外套热缩管。

充电器的PWM主控芯片采用的是创芯微CM1765，这是一款多模式控制的高性能 SSR 电源芯片，内部集成650V功率MOSFET，可用于20W的开关电源产品。CM1765 可根据输入电压，输出电压以及负载的不同控制系统工作在 PWM，PFM，以及突发模式，以实现全电压范围，全负载段的效率优化。

创芯微CM1765内置了专利的抖频技术和调频控制技术，简化系统 EMI 设计。CM1765 内置了大量的补偿以及保护功能，如输入电压补偿，电感补偿，斜坡补偿，过流保护，过载保护，VDD 过压保护，过温保护等，从而简化了外围电路，利于 PCB 布局及 EMI 设计，提高了方案的可靠性和安全性，降低了方案成本。

为主控芯片供电的滤波电容，来自承兴，10μF 50V。

变压器特写，丝印PD-20W，设计用于20W的PD快充使用。

OR1009光耦，用于初次级通信，反馈调节输出电压。

蓝色Y电容特写。

次级同步整流芯片采用控制器与同步整流管二合一的高集成芯片创芯微CM1622，是一款高性能的同步整流芯片，替代反激式开关电源次级整流二极管，以减少整流损耗， 提高系统能效。CM1622支持CCM、DCM、QR 等多种模式下工作，高度集成，外围元件精简，从而简化了 PCB 设计，降低物料成本。

创芯微CM1622同步整流芯片集成自供电电路，支持3~12V的宽输出电压范围，适用于快充应用，支持高侧和低侧应用，最高开关频率150kHz，满足快充适配器和固定电压输出电源的应用要求。

输出使用一颗固态电容滤波，规格为820μF 16V。

USB-C母座焊接在垂直小板上，小板上还焊接VBUS开关管。

USB-C口过孔焊接，黑色胶芯。

小板另一面焊接协议芯片和USB-A口的VBUS开关管。

协议芯片没有丝印，支持USB-A和USB-C双口快充，单口可输出快充，双口同时连接时输出5V。

USB-A口焊接在电路板上。

USB-A母座特写，垂直过孔焊接，橙色胶芯。

全部拆解完毕，来张全家福。

充电头网拆解总结

鑫晨嘉长期与澳大利亚高端PD快充品牌合作，本次推出的20W快充具备1C1A双接口输出，两个接口都可以独立输出快充，满足手机及移动电源充电需求，USB-A口的加入，不仅提升了充电器的兼容性，此款20WPD快充，无论是从体积小巧的设计，还是高效稳定的性能，对消费者来说更加友好。

充电头网通过拆解了解到，鑫晨嘉20W PD快充内置创芯微CM1765+CM1622高集成开关电源方案，两颗芯片均内置MOS管，简化了充电器电路设计。创芯微推出的高集成开关电源芯片，功能齐全，集成度高，简化了小体积快充电源设计，降低物料及研发成本，提升产品整体竞争力。
