三相智能电能表
产品简介
三相智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代水平的仪表。该表性能指标符合GB/T 17215.301-2007《多功能电能表 特殊要求》和DL/T 614–2007《多功能电能表》标准 ，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。
产品特点
1、高精度、误差小
2、分时或阶梯电价计量
3、电表出现障时液晶屏自检报警
4、同时具备两路 RS485通信功能和红外通信功能
5、采用阻燃非金属外壳，体积轻巧，安装方便
产品功能
1、LCD显示屏：显示采用具有宽视角、高对比度的LCD显示屏。
2、通讯方式：RS485、红外、电力线载波。
3、费控方式：虚拟介质。
4、应用工艺：应用数字处理技术及SMT工艺。
5、主要功能；计量功能、远程费控功能、安全认证加密要求、测量及检测功能、显示功能、记录功能、冻结功能、计时功能、脉冲输出等。
6、锰铜分流器：电流采用回路采用高稳定、宽量程的锰铜分流器。
7、模块选择：载波模块：通过电力线组网通讯，不用另外拉线。Lora模块：远距离小无线组网通讯。GPRS模块：移动公网组网（2G网络）。
8、计量芯片：采用计量芯片，计量双向有功和四象限无功电能。电压采样回路采用电阻分压方式。
9、显示信息：可选直接接入式或互感器接入式负荷控制可选内置式或外置式开关。
10、开关内置：微型断路器开关安装在表计内部，和电表是一体的，优势：结构简单价格便宜。
11、开关外置：微型断路器单独设置，电表通过控制端子控制外置断路器开/合，优势：外置断路器断流能力强，不易损坏。
技术参数
电压输入 | 额定电压 | 3×220/380V |
参比频率 | 50Hz | |
电压线路功耗 | ≤1.5W和5VA（静态） | |
电流输入 | 输入电流 | 3×1.5（6）A、3×5（20）A、3×10（40）A、3×5（60）A、3×20（80）A |
启动电流 | 有功0.001In (0.5S级) 无功0.003In (2级) | |
电流线路功耗 | ＜1VA | |
计量精度 | 有功 | 0.5S级 |
无功 | 2级 | |
日计时误差 | 0.5秒/天 | |
通信 | 通讯 | RS485：2400bps红外：1200bps |
通讯规约 | DL/T645–2007 | |
脉冲 | 脉冲常数 | 6400、400、240（imp/kWh） |
其他参数 | 正常工作温度 | -25℃～+60℃ |
贮存和工作湿度 | ≤85% | |
电池容量 | ≥1200mAh | |
费率时段 | 费率数 | 4 |
时段数 | 12 |

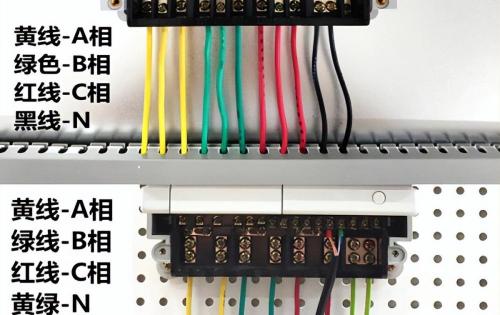

安装接线
将三相智能电能表固定定到仪表箱，接口按图上要求接好，建议用铜线或铜接线头接入。端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
