在USB PD快充普及的浪潮下，越来越多的笔记本电脑、手机、平板等终端电子产品加入到了这一阵营，其中在笔电领域，65W PD快充已经成为了轻薄本的标配，而部分性能本也将充电功率提升至100W级别。

为了应对终端产品对大功率充电配件的需求，MOVE SPEED移速最新推出了一款输出功率高达130W的移动电源。据了解，这款产品采用了21700电芯作为储能元件，并且采用了双路独立的输出架构，实现了单USB-C口输出100W，双口输出100W+30W功率配置。除了大功率快充之外，这款移动电源还支持小电流充电模式，可以满足TWS耳机、手表、手环等产品的充电需求。

在对这款移动电源的性能进行详细的评测之后，充电头网继续为大家带来其内部拆解，为大家深入解读这款大功率移动电源的内结构和用料。

此前充电头网还拆解了移速30000mAh 65W移动电源、20000mAh 45W移动电源、10000mAh 20W迷你充电宝、26800mAh快充65W移动电源、10000mAh 22.5W超级快充移动电源等多款产品，感兴趣可以点击蓝色字体查看详情。

一、移速130W快充移动电源外观

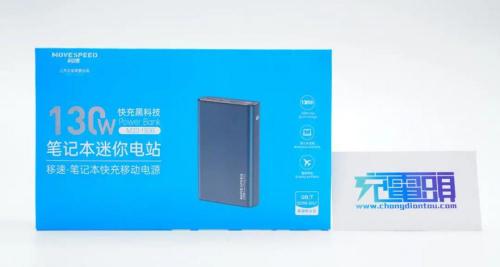

移速这款新品移动电源的官方叫法是：130W笔记本迷你电站，蓝色包装盒、印有产品的外观图片以及主要卖点，支持130W输出、20000mAh容量、可以直接登机、并符合新国标认证要求。

包装盒背面为详细的产品参数以及厂商信息，并标注了这款产品可以适配的终端电子产品。

包装盒内含充电宝、充电线和说明书。

双USB-C接口充电线配有魔术扎带，方便用户收纳。

充电线的USB-C接口处应有品牌以及100W字样。

长度约为1.2米，可以满足日常充电需求。

使用ChargerLAB POWER-Z KM002C检测标配线缆，显示内置了E-Marker芯片，电力方面支持20V5A规格，最大100W的传输功率。

移动电源呈扁平造型，机身主体部分采用铝合金磨砂的外壳，手感细腻，阳极氧化呈现蓝绿色的配色，侧面接口处贴有一张标签贴纸，标注了接口的规格信息。

正面左下面印有MOVE SPEED以及130W超级快充的字样。

背面丝印了产品参数信息，型号为YSPBM20-130B，电池组能量65Wh，额定容量11000mAh（5V1A），C1口最大输出100W，最大输入65W；C2口最大输出30W；A口最大输出22.5W。最大同时输出功率130W。此外，在靠近接口端还贴有一张贴纸，提示用户双击电源键可激活小电流模式，可以为耳机、手环等设备充电，再次双击关闭。

输出端接口均采用橙色胶芯，两个USB-C接口和一个USB-A接口的配置，左侧空白处设置了一款隐藏式LED数码管电量显示屏。

底部为厂商信息以及执行标准，并印有FCC、CE认证。

侧面设有一颗圆形电源按键。

实测这款移动电源的长度约为133mm。

宽度约为83mm。

厚度约为27mm。

净重在429g左右。

移动电源体积与iPhone 13 Pro max直观对比。

拿在手上，重量与一瓶500ml矿泉水差不多。

输出协议方面，先使用ChargerLAB的POWER-Z KT002测试仪读取USB-C1 接口的快充协议，显示支持Apple2.4A、Samsung 5V2A、QC3.0、QC2.0、QC4、PD3.0和PPS等。

PDO报文显示支持 5V3A、9V3A、12V3A、15V3A 和20V5A五组固定电压和 3.3V-20V3A 一组PPS电压档位。

实测USB-C2 接口同样支持 Apple2.4A、QC2.0、QC3.0、QC4+、PD3.0 和PPS等充电协议。

PDO报文方面，支持 5V3A、9V3A、12V2.5A 三组固定电压和3.3V-9V2.5A、3.3V-12V2A 两组PPS电压档位，有着更好的设备兼容性。

读取移动电源USB-A接口的快充协议，实测支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP 等充电协议。

二、移速130W快充移动电源拆解

从输入端将移动电源的外壳打开，内部采用了PC材质的内衬。

整个电池电芯模组和PCB板均采用PC材质内衬包裹，并镂空设计。

另外一面是同样是镂空设计。

内衬为两半式结构，拆开后可见内部采用的四颗21700电芯组成的电池组以及PCB电源主板。

将电芯和电源主板从外壳中PC内衬中取出，可见电池两端与内衬之间采用打胶固定，并贴有青稞纸绝缘。

电池组设有热敏电阻进行温度检测，正负极使用两根粗硅胶线连接PCB板，此外在每两节电池之间还分别设有一根较细的线芯，用于电池单体电压检测及均衡。

这款移动电源采用的是四颗21700规格的电芯，单颗电芯电压为3.7V，容量4800mAh。

从侧面可见，四颗21700电芯采用的是串联方式。

了解完电池组，再来看主控电源板。通过正面的两颗电感可知，其采用的是两路独立电路，其中右侧大电感用于USB-C1接口的升降压双向快充，左侧小电感用于USB-C2接口和USB-A接口的降压输出。

在两颗电感之间设有一颗升降压控制器，最右侧是一颗集成锂电保护+电池均衡等功能的芯片。USB-A接口旁边设有三颗控制接口输出的MOS管。

PCB板背面均为贴片元器件，左侧是一颗USB-C1接口的协议芯片以及三颗用于锂电保护的双MOS管，居中是6颗MOS管以及一颗用于C2接口和A口的协议芯片，右下角是一颗降压转换器，同样用于C2接口和A口输出。整个PCB板方案由深圳市魔意科技有限公司设计。

下面详细为大家介绍这套方案的用料：

来自BYD比亚迪半导体的BM3451锂电保护+电池均衡芯片，具有高度集成的特点。

电池均衡电路特写，BM3451控制放电MOS管，通过电阻为电压过高的电池放电，消除电池组中电池容量差异。

三颗并联的锂电保护MOS管。

USB-C1接口的升降压芯片采用南芯SC8812A，这是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

南芯SC8812A资料信息。

充电头网了解到，南芯SC8812A此前已被ANKER 65W双向快充移动电源、锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。

两颗丝印S6428的MOS管，配合SC8812A、大电感以及另外两颗MOS管，组成100W升降压电路。

丝印DC3908的MOS管，与上面两颗MOS组成H桥，用于升降压输出。

升降压MOS旁边还设有两颗MOS管，两颗对向串联，为USB-C1接口VBUS开关管，两颗对向串联防止电流倒灌。

USB-C1接口输出滤波固态电容来自云星电子，规格25V 220μF。

USB-C2及USB-A接口协议控制芯片采用南芯SC2001，该芯片可以同时支持一组CC信号及多达4组DPDM信号控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域。同时这颗南芯SC2001还用来驱动LED数码管电量显示。

充电头网拆解了解到，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。

USB-C1接口特写。

USB-C2和USB-A口采用南芯SC8102进行降压输出，该芯片提供32pin 5*5 qfn封装，内置开关管，是一颗4-36V宽电压输入的双输出同步整流降压转换器，支持5V电压输出或者设置其他输出电压；可提供高精度输出电流限制，当其中一路过流时进入恒流模式。

南芯SC8102的总输出功率可由电阻设置，便于恒功率输出；支持线损补偿，可编程的频率设置和工作模式选择；支持完整的保护功能，包括过电压、过电流保护，短路保护和过热保护，并且内置自动协议识别，适用于车充、多口墙充、hub和工业应用。

南芯SC8102详细规格资料。

USB-C2接口和USB-A接口的输出滤波固态电容，采用的是云星25V 100μF规格。

USB-A接口旁边两颗丝印ET6303的MOS管，用于USB-A接口输出控制，实现单口快充，双口5V输出。

USB-C2接口旁边还有一颗VBUS开关管，为双MOS，代替两颗对置串联的MOS管。

南芯SC2001协议芯片，用于USB-C1接口的协议控制。

USB-A接口特写，正负极加宽用于大电流输出。

USB-C2接口特写。

LED电量显示屏，188数码管。

侧面按键特写，贴片焊接。

移速130W移动电源全部拆解完毕。

充电头网总结

在外观方面，移速这款130W快充移动电源采用扁平外形+蓝绿外壳设计，尺寸较常规百瓦级移动电源更加小巧，便于更好地携带；输出配备2C1A三个接口，搭配隐藏式电量显示屏，整体为较为时尚百搭的风格，铝合金外壳+磨砂表面处理也提升了手感，并有助于内部器件模块散热。

性能方面有两大特色，其一是采用了双路独立输出设计，支持100W+30W同时快充输出，可以同时满足笔记本、手机等两台设备的快速充电需求，其二是加入了小电流充电模式，可以手机、笔电产品之外的小功率电子产品充电，做到了大小功率兼顾。

用料方面也是相当到位及扎实，内部采用了四颗21700电芯组成的四串电池组，相比传统8颗18650电芯而言，体积大幅减小，提升了产品的便携性；整个移动电源的PCB方案由魔意科技提供，配备多颗固态电容，两路独立的电压转换电路分别由南芯SC8812A和SC8102两颗芯片控制，并选用了两颗南芯SC2001芯片用于协议控制，锂电保护和电池均衡芯片来自比亚迪半导体，集成度高，性能可靠。
